該 TPS65233 專為模擬和數字衛星接收器而設計，采用單片電壓 帶 I 的調節器^2^C 接口，專門用于提供 13V/18V 電源和 22 kHz 音調信號發送到天線天線中的 LNB 下變頻器或 多開關盒。它提供了一個完整的解決方案，具有非常低的組件數量、低功耗 耗散與簡單的設計一起^2^C 標準接口。

TPS65233 具有高功率效率。升壓轉換器集成了 120mΩ 電源 MOSFET 以 500kHz 開關頻率運行。線性穩壓器的壓差為 0.8 V 至 最大限度地減少功率損耗。TPS65233 提供了多種生成 22 kHz 信號的方法。綜合 帶推挽式輸出級的線性穩壓器可產生干凈的 22 kHz 音調信號，疊加在 即使在零負載下也能輸出。線性穩壓器的電流限制可通過外部編程 精度為 ±10% 的電阻器。I 讀取的全范圍診斷^2^C 是 可用于系統監控。
*附件：tps65233.pdf

該器件采用 16 引腳 QFN 3mm × 3mm （RTE） 封裝。

特性

• 適用于 LNB 和 I 的完整集成解決方案^2^C
• 兼容 DiSEqC 1.x
• 支持 5V 和 12V 電源總線
• 高達 1000mA 的精確輸出電流限制
  ，可通過外部電阻器和 I2C 進行調節
• 具有低R 的升壓轉換器DSON內部電源開關
• 用于非 I 的專用使能引腳^2^C 應用
• 低噪聲、低壓降輸出，帶
  推挽式輸出級
• 內置精確的 22kHz 音調發生器
  或外部引腳
• 可調軟啟動和 13V/18V 電壓
  轉換時間
• 符合主衛星接收器系統
  規格
• LNB 短路動態保護
• 輸出電壓電平、
  輸入電源 UVLO 和 DiSEqC 音調輸出診斷
• 電纜斷開診斷
• 采用 16 引腳 QFN 3mm × 3mm （RTE） 封裝

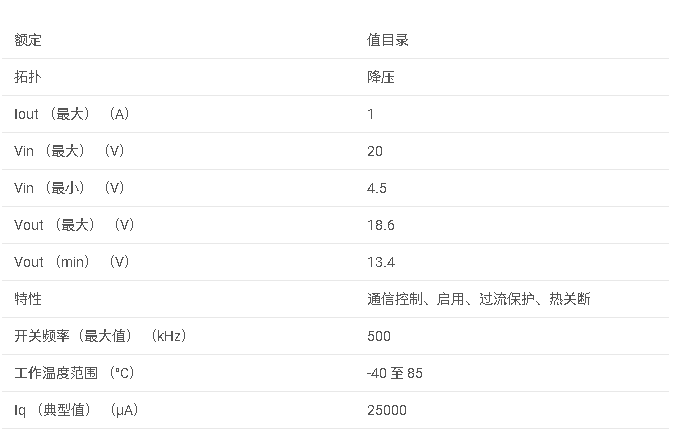

參數

一、產品概述

TPS65233 是一款專為模擬和數字衛星接收器設計的單片式電壓調節器，集成有 I2C 接口。它專為提供 13V/18V 電源供應和 22kHz 的音調信號給低噪聲塊下變頻器（LNB）而設計。該器件集成了升壓轉換器、線性穩壓器（LDO）和 22kHz 音調發生器，提供完整的解決方案，具有組件數量少、功耗低、設計簡單以及符合 I2C 標準接口的特點。

二、主要特性

• ?完整集成解決方案?：集升壓轉換器、LDO 和 22kHz 音調發生器于一體。
• ?DiSEqC 1.x 兼容?：支持衛星接收器系統規范。
• ?LNB 短路動態保護?：增強系統穩定性。
• ?支持 5V 和 12V 電源總線?：靈活適應不同電源環境。
• ?輸出電壓和電流診斷?：通過 I2C 接口進行監控。
• ?準確輸出電流限制?：高達 1000mA，可通過外部電阻和 I2C 調節。
• ?低噪聲、低壓差輸出?：采用推挽輸出階段，減少噪聲和壓差損失。

三、應用領域

• 機頂盒衛星接收器
• 內置式衛星接收器
• PC 卡衛星接收器

四、功能描述

1. 升壓轉換器

• 集成 120mΩ 功率 MOSFET，開關頻率為 500kHz。
• 具有脈沖跳過模式，提高輕載效率。
• 內部脈沖逐脈沖電流限制和直流電流限制，保護 IC 免受短路損害。

2. 線性穩壓器（LDO）

• 低壓差設計，最小壓差為 0.8V，減少功率損耗。
• 精確電流限制，可通過外部電阻或 I2C 設置。
• 集成 22kHz 音調發生器，即使在零負載下也能產生清晰的音調信號。

3. 22kHz 音調發生器

• 提供四種生成 22kHz 音調信號的方式，包括內部和外部觸發。
• 音調信號可疊加在 LNB 輸出電壓上，作為 DiSEqC 命令的載波。

4. I2C 接口

• 支持標準模式（100kbps）和快速模式（400kbps）。
• 可通過 I2C 接口編程控制多項功能，如輸出電壓、電流限制、音調位置等。
• 提供全面的診斷反饋，包括過溫保護、過流保護、電纜連接狀態等。

五、封裝信息

TPS65233 采用 16 引腳 QFN 3mm x 3mm（RTE）封裝，具有增強的熱性能。數據手冊中提供了詳細的封裝尺寸、引腳分配和熱阻等信息。

六、設計指南

1. 組件選擇

• ?輸入電容?：推薦在 VCC 引腳連接一個 1μF 的陶瓷電容。
• ?輸出電容?：根據輸出電壓和負載要求選擇合適的電容值和類型。
• ?升壓電感?：根據輸出電流和開關頻率選擇合適的電感值。

2. 布局建議

• 確保所有地引腳和電源焊盤連接在一起，以提供良好的熱傳導和信號完整性。
• 將輸入電容、輸出電容和升壓電感盡量靠近 TPS65233 的相應引腳，以減小寄生電感和電阻。

3. 熱設計

• 利用暴露的熱焊盤進行散熱，確保在 PCB 上有足夠的銅面積進行熱傳導。
