TPS53511 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該器件適用于計算電源系統中的負載點 （POL），并提供經濟高效、低元件數量、低待機電流的解決方案。TPS53511 的主控制回路使用 D-CAP2? 模式控制，無需外部元件即可提供快速瞬態響應。自適應導通時間控制支持重負載條件下的 PWM 模式和輕負載條件下的低頻運行之間的無縫作，以實現高效率。
*附件：tps53511.pdf

TPS53511包括一個專有電路，使該器件能夠適應低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V 電源輸入和 2V 至 18V 輸入電源電壓范圍內工作。該器件具有可調節的慢啟動時間和電源良好功能。它還支持預偏置軟啟動。TPS53511 采用 16 引腳 QFN 封裝，工作溫度范圍為 –40°C 至 85°C。

特性

• 1.5A 連續輸出電流
• 4.5V 至 18V 電源電壓范圍
• 2V 至 18V 轉換電壓范圍
• DCAP2? 模式控制可實現快速瞬態響應
• 低輸出紋波并支持所有 MLCC 輸出電容器
• 用于輕負載控制的跳躍模式
• 針對低占空比應用優化的高效集成 FET
• 高效率，關斷時電源電流小于 10μA
• 可調軟啟動時間
• 支持預偏置軟啟動
• 700kHz 開關頻率
• 逐周期過流限制
• 漏極開路電源正常指示
• 內部自舉開關
• 小型 3mm × 3mm、16 引腳 QFN （RGT） 封裝

參數

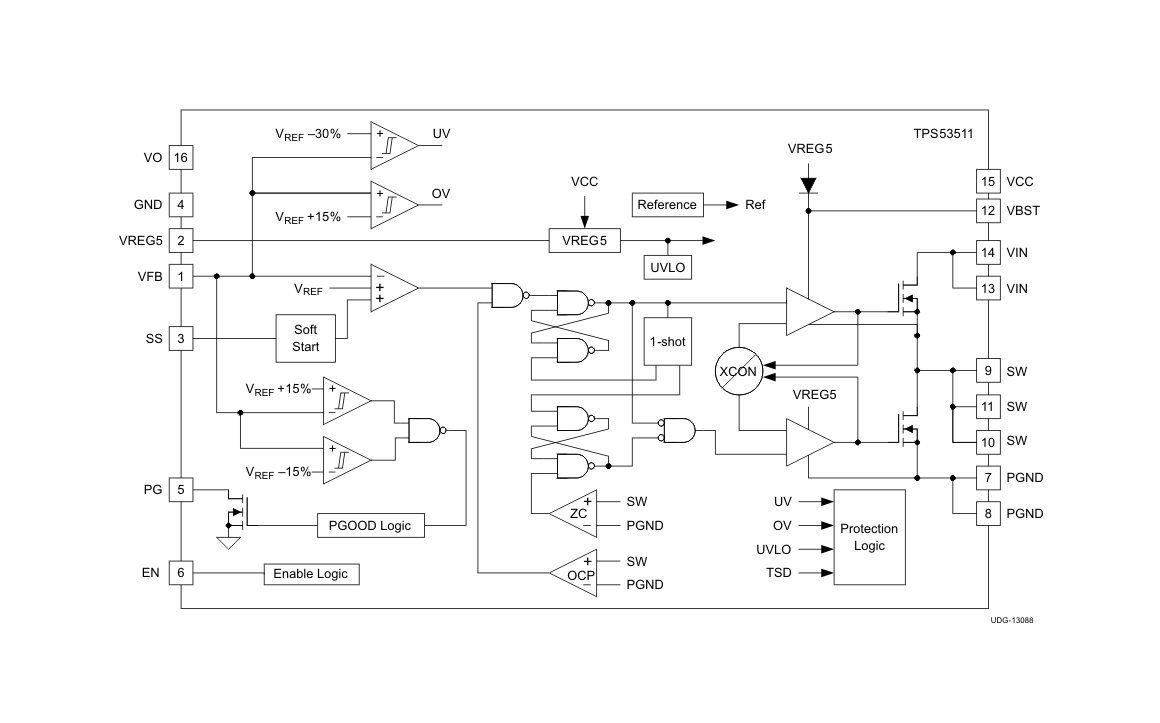

方框圖

1. 概述

TPS53511 是一款高效的同步降壓（Buck）DC-DC轉換器，適用于4.5V至18V輸入電壓范圍，提供1.5A的連續輸出電流。該器件采用D-CAP2?模式控制，支持快速瞬態響應，并集成了低ESR輸出電容器支持、軟啟動、過流保護、過壓/欠壓保護等功能。

2. 主要特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：2V至18V
• ?連續輸出電流?：1.5A
• ?高效率?：輕負載條件下進入跳頻模式，提高能效
• ?D-CAP2?模式控制?：無需外部補償元件，支持快速瞬態響應
• ?集成FETs?：高度集成的FETs，優化低占空比應用
• ?軟啟動功能?：可調軟啟動時間，支持預偏置軟啟動
• ?保護功能?：過流保護、過壓保護、欠壓保護、熱關斷
• ?小型封裝?：3mm x 3mm，16引腳QFN（RGT）封裝

3. 應用領域

• 服務器負載點（POL）
• 計算電源系統的分布式非隔離DC-DC轉換器

4. 封裝與尺寸

• ?封裝類型?：16引腳QFN（RGT）
• ?尺寸?：3mm x 3mm

5. 電氣特性

• ?開關頻率?：700kHz
• ?軟啟動時間?：可調，通過外部電容設置
• ?過流限制?：1.65A至2.75A
• ?熱關斷閾值?：150°C，熱滯回25°C
• ?電源良好（Power Good）指示?：開漏輸出，過壓/欠壓時指示低電平

6. 功能描述

• ?D-CAP2?模式控制?：結合恒定導通時間控制與內部補償電路，實現偽固定頻率操作，無需外部補償元件。
• ?軟啟動與預偏置軟啟動?：通過外部電容設置軟啟動時間，支持預偏置條件下的平滑啟動。
• ?電源良好指示?：在輸出電壓穩定后激活，過壓或欠壓時指示低電平。
• ?輸出放電控制?：在使能引腳為低或保護功能激活時，通過內部MOSFET放電輸出電容。
• ?電流保護?：采用逐周期過流限制，防止過流損壞。
• ?過壓/欠壓保護?：監測反饋電壓，實現過壓和欠壓保護。
• ?熱關斷?：當結溫超過閾值時自動關斷，防止過熱損壞。

7. 設計支持

• 提供典型應用電路和詳細設計步驟。
• 包括電感器、輸出電容器、輸入電容器和自舉電容器的選型指南。
• 提供應用曲線和效率圖，幫助優化設計。

8. 布局考慮

• 保持輸入開關電流環路盡可能小。
• SW節點應盡可能小且短，以減少寄生電容和電感。
• 模擬和非開關組件應遠離開關組件。
• 信號地和功率地應單點連接。
• 暴露的熱焊盤應連接到地，并使用熱過孔增強散熱。

9. 文檔與支持

• 提供技術手冊、應用簡報和社區資源鏈接。
• TI E2E?在線社區支持，提供快速的設計幫助和問題解決。
