TPS62693 器件是一款高頻同步降壓 DC-DC 轉換器，針對電池供電的便攜式應用進行了優化。該 TPS62693 專為低功耗應用而設計，支持高達 800mA 的負載電流，并允許使用低成本的片式電感器和電容器。

該器件非常適合由單節鋰離子電池供電的移動電話和類似的便攜式應用。提供 2.2 V 至 3.3 V 范圍內的不同固定輸出電壓版本。
*附件：tps62698.pdf

TPS62693 在 3MHz 的穩壓開關頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。

PFM 模式通過在輕負載運行期間將靜態電流降低到 21 μA（典型值）來延長電池壽命。對于噪聲敏感型應用，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。這一特性，再加上高 PSRR 和 AC 負載調節性能，使該器件適合替代線性穩壓器，以獲得更好的功率轉換效率。

特性

• 3MHz 工作頻率時效率為 95%
• 21 μA 靜態電流
• 3 MHz 穩頻工作頻率
• 擴頻、PWM 頻率抖動
• 高占空比作
• ±2% 總直流電壓精度
• 負載和線路瞬態
• 出色的交流負載調整率
• 低紋波輕負載 PFM 模式
• ≥40 分貝 V在PSRR（1 kHz 至 10 kHz）
• 內部軟啟動，350μs 啟動時間
• 集成有源省電排序（可選）
• 電流過載和熱關斷保護
• 需要
  三個表面貼裝外部元件（一個 2012 MLCC 電感器，兩個 0402 陶瓷電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 <12 mm ^2^ （CSP）
• 采用 6 引腳 NanoFree （CSP） 封裝

參數

方框圖

概述

TPS62698是一款由Texas Instruments（TI）生產的高頻、高效同步降壓DC-DC轉換器，專為低功耗、電池供電的便攜式應用設計。該轉換器支持高達800mA的負載電流，并允許使用低成本的芯片電感器和電容器。

主要特性

• ?高效率?：在3MHz工作頻率下，效率可達95%。
• ?低靜態電流?：典型值為21μA，有助于延長電池壽命。
• ?固定頻率PWM操作?：3MHz的固定開關頻率。
• ?擴頻功能?：通過擴頻PWM頻率抖動，減少電磁干擾（EMI）。
• ?高占空比操作?：支持高達100%的占空比，適用于寬輸入輸出電壓范圍。
• ?快速瞬態響應?：無需傳統的高增益補償線性環路，瞬態響應迅速。
• ?多種保護功能?：包括過流保護、熱關斷和欠壓鎖定。

應用領域

• 手機
• 智能手機
• 記憶卡
• WLAN和Bluetooth?應用
• LDO替換

功能框圖

TPS62698包括以下幾個主要部分：

• 柵極驅動器
• 抗射極穿透保護
• 電源節省模式切換邏輯
• 頻率控制
• 反饋（FB）
• 軟啟動
• 使能（EN）
• 欠壓鎖定（UVLO）
• 偏置供電
• 帶隙基準
• 熱關斷
• 負電感電流檢測

封裝與尺寸

• 采用6引腳NanoFree?（CSP）封裝，總解決方案尺寸小于12mm2。
• 封裝尺寸為1.33mm x 0.956mm（最大），引腳間距為0.4mm。

電氣特性

• ?輸入電壓范圍?：2.3V至4.8V（不推薦長時間高于4.8V）
• ?輸出電壓范圍?：固定輸出電壓版本從2.2V至3.3V
• ?開關頻率?：固定3MHz
• ?負載電流范圍?：0mA至800mA
• ?輸出電壓精度?：±2%
• ? 電源抑制比（PSRR） ?：≥40dB（1kHz至10kHz）

熱性能

• ? 結到環境熱阻（θJA） ?：132.5°C/W
• ? 最大結溫（TJ） ?：150°C
• ?推薦的最大結溫?：105°C

保護功能

• ?過流保護?：通過檢測P-MOSFET的電流限制來實現。
• ?熱關斷?：當結溫超過140°C時，自動關斷。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下的誤操作。

應用信息

• ?電感選擇?：推薦使用0.5μH至1.8μH的電感值。
• ?輸出電容選擇?：推薦使用4.7μF至10μF的陶瓷電容。
• ?布局考慮?：強調低電感、低阻抗的地路徑，以及輸入和輸出電容器的正確放置。

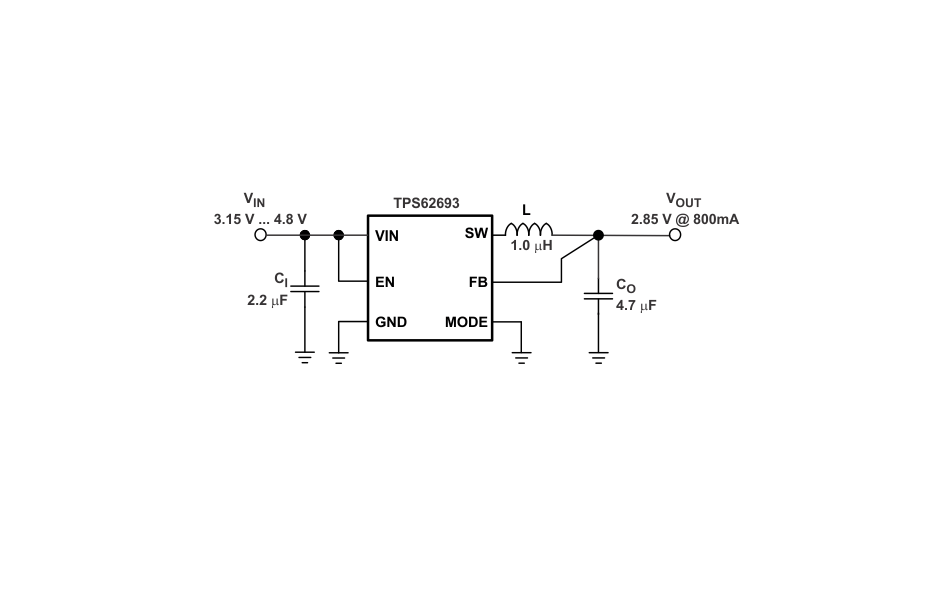

典型應用電路

文件提供了典型應用電路圖，包括電感、輸入和輸出電容器的連接，以及反饋、使能和模式選擇引腳的配置。

總結

TPS62698是一款高性能、低功耗的同步降壓DC-DC轉換器，適用于各種便攜式電子設備。其高效率、低靜態電流和快速瞬態響應特性使其成為電池供電應用的理想選擇。文件詳細描述了其電氣特性、熱性能、保護功能以及應用信息和布局考慮，為用戶提供了全面的設計參考。
