來源：低壓電器雜談；作者：賓昭平

最近大家討論比較多的話題是如何區別斷路器殼架電流、額定電流和整定電流，以及三者之間有何聯系。

比如當你看到NSX100N-TM80D斷路器的面板時，NSX100N的數字“100”，TM80D的數字80，以及56/80分別代表什么含義呢？

圖1 NSX100N-TM80D斷路器面板

對于Compact NSX100N塑殼斷路器，它可以安裝16A~100A共8種熱磁式脫扣器，見圖2和圖3。

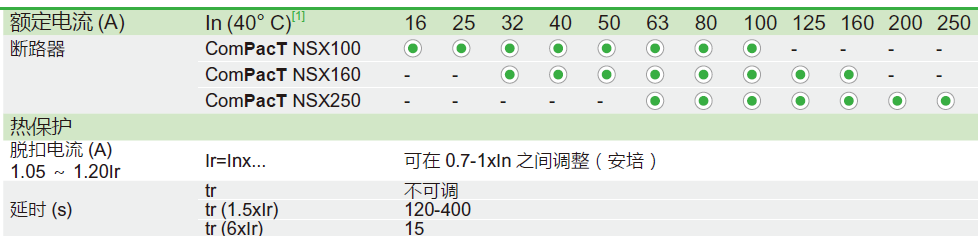

圖2 NSX斷路器熱磁脫扣器額定電流

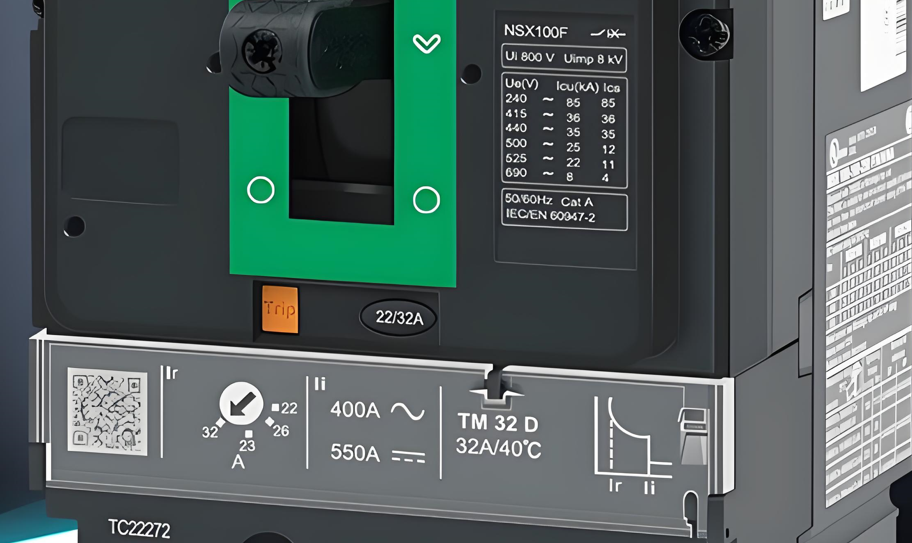

圖3 NSX100N-TM32D斷路器面板

實際上每種脫扣器的額定電流就是該型號斷路器的額定電流，而100A是該型號斷路器的殼架電流，例如NSX100N-TM32D的殼架電流是100A，斷路器額定電流是32A。

為什么這么說呢？

因為，在產品標準GB/T14048.2中，低壓斷路器的額定電流就是其額定不間斷電流Iu，也等于約定自由空氣發熱電流Ith。

額定不間斷電流Iu是指：斷路器主觸頭保持閉合且承載穩定電流超過8h（數周、數月甚至數年）而不會分斷的電流；

約定自由空氣發熱電流是：指在室內無氣流和外部輻射的空氣中進行溫升試驗的最大電流值。

對于NSX100N-TM80D斷路器而言，其長期能承載的電流是80A而不是100A，因為如果承載100A的電流，意味斷路器已經過載100/80=1.25倍，在2小時內跳閘的可能性非常大。

在施耐德《電氣裝置應用設計指南》2017版的H章中，對于可以配備不同電流整定值的過電流脫扣器的斷路器，能夠適用于承受最高的過電流脫扣器整定電流值，就是該斷路器的殼架電流。

舉個例子，NSX100斷路器可以安裝16/25/32/40/50/63/80/100A共8個電流檔的熱磁式脫扣器，能安裝脫扣器的最大電流是100A，那么其殼架電流就是100A。

設計指南還以NSX630-Mirologic6.3E 400電子式脫扣器斷路器為例，給出了殼架電流、額定電流和整定電流的關系，見圖4。

對于電子式脫扣器，其整定電流范圍為0.4~1.0倍斷路器額定電流。

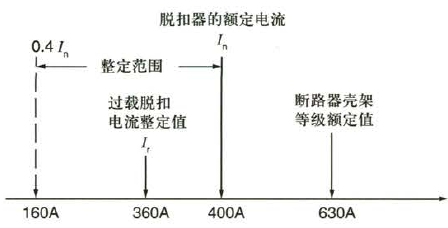

圖4 NSX630-Mic400的電流關系

回到前面NSX100N-TM80D斷路器，其面板上的電流值我們用不同顏色的方框標記如下，見圖5。

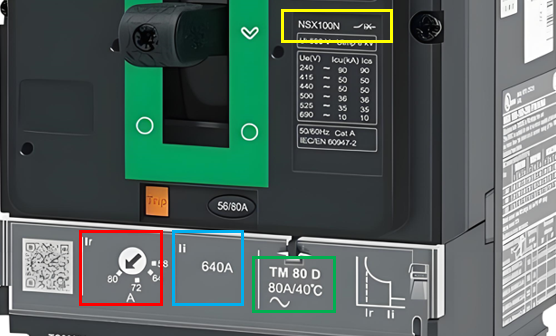

圖5 NSX100N-TM80D斷路器電流區域

黃色方框內數字代表的是該斷路器的殼架電流，其大小等于該型號斷路器所能安裝的脫扣器的最大電流值；

綠色方框內數字代表的是該斷路器的額定電流，其大小等于脫扣器額定電流，意味著斷路器在該電流下可以長期運行（基于環溫40℃）；

紅色方框內數字代表該斷路器的過載保護整定電流范圍，比如TM80D脫扣器的整定電流范圍為0.7~1.0倍額定電流，即56A~80A；

藍色方框內數字代表該斷路器的磁脫扣電流值，NSX100N-TM80D的磁脫扣是固定值640A。

綜上所述，區分斷路器殼架電流和額定電流最直接的方法，就是判斷該型號斷路器在該電流下能否長期運行，而過載保護整定電流一般有整定范圍，相對容易識別，三者符合如下關系：過載保護整定電流≤額定電流≤殼架電流。
