TPS6217x 是一款高效同步降壓直流/直流 轉換器，基于 DCS-Control? 拓?fù)洹?/p>

該器件具有 4.75 V 至 28 V 的寬工作輸入電壓范圍，非常適合 適用于由多節鋰離子電池以及 12 V 甚至更高的中間電源供電的系統 導軌，提供高達 500mA 的輸出電流。

TPS6217x 在輕負載時自動進入省電模式，以保持高 整個負載范圍內的效率。此外，它還具有睡眠模式來為應用程序供電 具有超低功耗微控制器等高級省電模式。電源正常輸出可能是 用于電源排序和/或上電復位。
*附件：tps62175.pdf

該器件在正常模式下的典型靜態電流為 22 μA，在 睡眠模式。在休眠模式下，極低負載電流下的效率可以提高多達 20%.在關斷模式下，關斷電流小于 2 μA，并且輸出為主動 出院。

TPS6217x 采用封裝，提供可調和固定輸出電壓版本 采用小型 2 mm × 3 mm 10 引腳 WSON 封裝。

特性

• DCS-Control? 拓?fù)?/li>
• 輸入電壓范圍 4.75 V 至 28 V
• 靜態電流通常為 4.8 μA（睡眠模式）
• 100% 占空比模式
• 有源輸出放電
• 電源良好輸出
• 輸出電流：500 mA
• 輸出電壓范圍 1 VDC 至 6 V
• 開關頻率典型值為 1 MHz
• 無縫省電模式轉換
• 欠壓鎖定
• 短路保護
• 過溫保護
• 采用 2mm × 3mm 10 引腳 WSON 封裝

參數

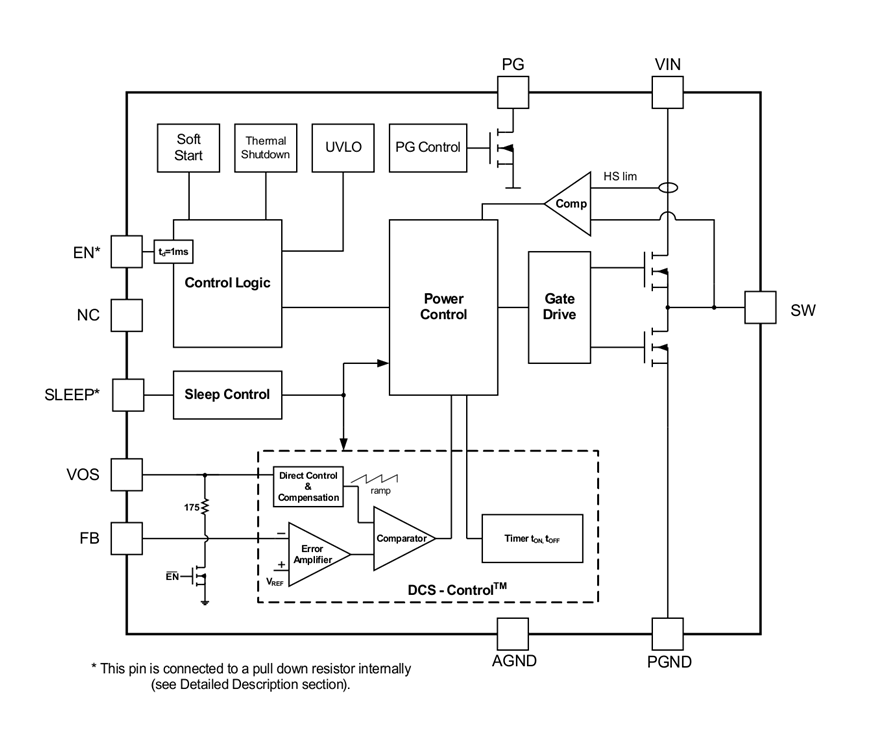

方框圖

1. 產品概述

• ?產品名稱?：TPS62175
• ?類型?：28V，0.5A可調降壓轉換器，帶休眠模式
• ?特點?：高效率，同步降壓，寬輸入電壓范圍（4.75V至28V），DCS-Control?拓?fù)浣Y(jié)構

2. 主要特性

• ?輸入電壓范圍?：4.75V至28V
• ?輸出電流?：500mA
• ?輸出電壓范圍?：1VDC至6V（可調）
• ?開關頻率?：約1MHz
• ?靜態電流?：正常模式22μA，休眠模式4.8μA，關機模式小于2μA
• ?封裝?：2mm x 3mm 10引腳WSON

3. 應用領域

• 12V/24V點負載供電
• 超移動PC、嵌入式PC
• 低功耗微處理器電源
• 工業傳感器

4. 功能特點

• ?休眠模式?：顯著降低輕載時的靜態電流，提高效率
• ?電源良好輸出?：用于電源排序或上電復位
• ?欠壓鎖定?：防止輸入電壓過低時誤操作
• ?短路保護?：防止重負載或短路時損壞
• ?過溫保護?：結溫超過150°C時自動關斷

5. 電氣特性

• ?輸出電壓精度?：±1.8%至±3.7%（根據負載和模式）
• ?負載調整率?：未具體給出，但TPS62177為0.02%/A，可作為參考
• ?線性調整率?：未具體給出，但TPS62177為0.015%/V，可作為參考
• ?啟動時間?：約1ms

6. 熱性能

• ? 結到環境熱阻（θJA） ?：61.6°C/W
• ?工作溫度范圍?：-40°C至125°C

7. 設計考慮

• ?輸出濾波器?：推薦電感值10μH，輸出電容根據輸出電壓和紋波要求選擇
• ?布局?：關鍵信號路徑需短，避免高dv/dt信號干擾
• ?散熱?：通過PCB上的大面積銅層進行散熱

8. 應用實例

• ?微控制器電源?：與低功耗微控制器配合使用，利用休眠模式降低功耗
• ?反相電源?：通過重新配置外部電路，實現反相電源功能
• ?可調輸出電壓?：提供多個輸出電壓的示例電路，滿足不同應用需求

9. 封裝與尺寸

• ?封裝類型?：WSON（10引腳）
• ?尺寸?：2mm x 3mm

10. 設計工具與支持

• 提供參考設計、應用筆記和相關文檔
• 提供WEBENCH工具進行自定義設計
• 提供社區資源和技術支持

11. 總結

TPS62175是一款高性能、可調輸出電壓的降壓DC-DC轉換器，適用于寬輸入電壓范圍的應用場景。其獨特的休眠模式功能顯著降低了輕載時的功耗，提高了整體效率。文件詳細描述了產品的電氣特性、設計考慮、應用實例以及封裝信息，為用戶提供了全面的設計參考。
