TPS54360 是一款具有集成高壓側 MOSFET 的 60V、3.5A 降壓穩壓器。該器件可承受高達 65 V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式將空載電源電流降至 146 μA。當使能引腳被拉低時，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 4.3 V，但可以使用使能引腳增加。輸出電壓啟動斜坡由內部控制，以提供受控啟動并消除過沖。
*附件：tps54360.pdf

寬開關頻率范圍允許優化效率或外部元件尺寸。頻率折返和熱關斷功能可在過載情況下保護內部和外部組件。

TPS54360采用 8 端子熱增強型 HSOIC PowerPAD? 封裝。

特性

• 4.5V 至 60V（最大 65V 絕對值）輸入范圍
• 3.5A 連續電流、4.5A 最小峰值電感器電流限制
• 電流模式控制 DC/DC 轉換器
• 92mΩ 高側 MOSFET
• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 146μA 工作靜態電流
• 2μA 關斷電流
• 100kHz 至 2.5MHz 固定開關頻率
• 與 External Clock 同步
• 可調 UVLO 電壓和滯后
• 內部軟啟動
• 精確的逐周期電流限制
• 熱保護、過壓保護和頻率折返保護
• 0.8 V 1% 內部電壓基準
• 帶 PowerPAD? 封裝的 8 端子 HSOIC
• –40°C 至 150°C TJ工作范圍

參數

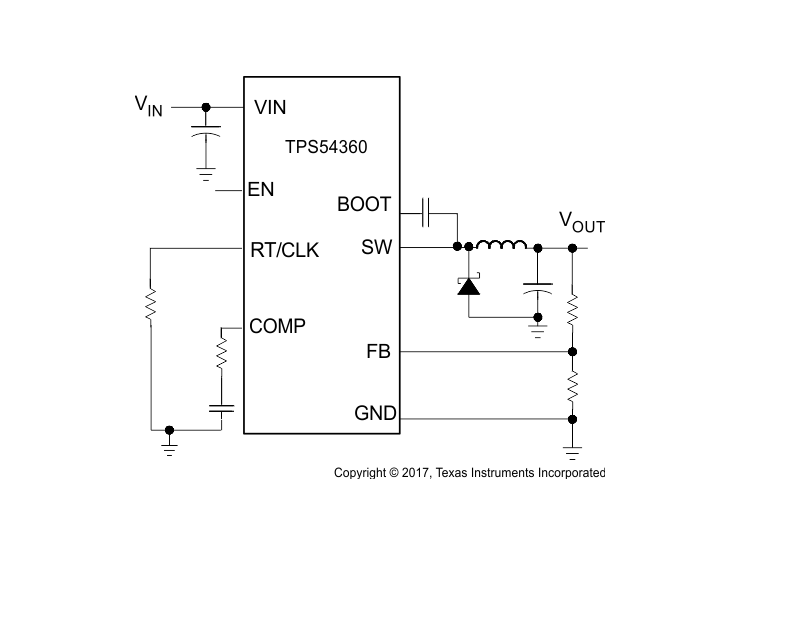

方框圖

1. 產品概述

• ?產品名稱?：TPS54360
• ?類型?：60V輸入，3.5A輸出，同步降壓DC/DC轉換器
• ?特點?：集成高側MOSFET，Eco-mode?，高效能，寬輸入電壓范圍

2. 主要特性

• ?輸入電壓范圍?：4.5V至60V（絕對最大值為65V）
• ?輸出電壓范圍?：0.8V至8.8V（可調）
• ?輸出電流?：3.5A（連續），4.5A（峰值）
• ?開關頻率?：100kHz至2.5MHz可調
• ?封裝?：8引腳HSOIC PowerPAD?封裝
• ?工作溫度范圍?：-40°C至150°C

3. 功能特點

• ? Eco-mode? ?：輕載時自動跳脈沖，提高效率
• ?集成BOOT充電FET?：低輸出電壓下的低dropout性能
• ?內部軟啟動?：控制啟動時的輸出電壓上升斜率
• ?精確的逐周期電流限制?：保護負載和電源
• ?熱保護、過壓保護和頻率折返保護?：增強系統可靠性

4. 電氣特性

• ?高效率?：輕載和重載時均能保持高效率
• ?低靜態電流?：146μA（工作），2μA（關斷）
• ?準確的電壓參考?：0.8V，±1%
• ?快速瞬態響應?：適用于需要快速負載變化的應用

5. 應用領域

• 12V、24V和48V工業、汽車和通信電源系統
• 需要寬輸入電壓范圍和高效能的電源管理應用

6. 設計考慮

• ?開關頻率選擇?：根據效率和外部元件尺寸需求選擇
• ?輸出電感?：根據輸出電流和紋波要求選擇
• ?輸出電容?：根據瞬態響應和穩定性需求選擇
• ?布局和散熱?：合理的PCB布局和散熱設計以確保性能

7. 保護特性

• ? 輸入欠壓鎖定（UVLO） ?：可調UVLO閾值和遲滯
• ? 輸出過壓保護（OVP） ?：防止輸出電壓過高
• ?過溫保護?：防止結溫過高導致損壞
• ?短路保護?：在短路情況下限制電流

8. 封裝與尺寸

• ?HSOIC PowerPAD?封裝?：4.89mm x 3.90mm，8引腳

9. 設計工具與支持

• 提供WEBENCH? Power Designer工具進行自定義設計
• 詳細的參考設計示例和設計步驟
• 社區資源和技術支持

10. 總結

TPS54360是一款高性能的同步降壓DC/DC轉換器，適用于需要寬輸入電壓范圍和高效能的工業、汽車和通信應用。其集成的高側MOSFET、Eco-mode?、低dropout性能和全面的保護特性，使得該轉換器在這些應用中具有顯著的優勢。文件提供了詳細的產品規格、設計考慮、保護特性、封裝信息和設計工具支持，方便工程師進行設計和應用。
