光電耦合器在家電中的應用
隨著消費能力攀升，家用電冰箱和空調不再局限于基礎的保鮮、溫度調節，正朝著節能環保、高效智能方向持續演進。

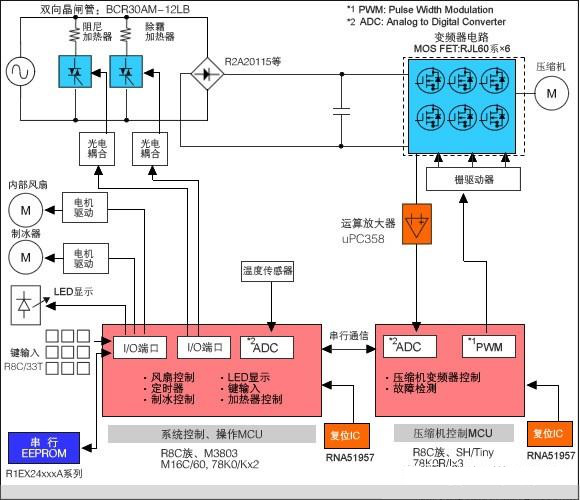

▲冰箱控制系統示意圖
在控制電路方面，變頻冰箱的微處理器需要接收人工指令信號及溫度傳感器檢測信號，并輸出相應控制信號對冰箱進行精準控制。
▲變頻空調系統圖
在許多家電產品中，用于控制交流電機、制冷、加熱等機構的控制回路中，主要用到可控硅產品作為功率控制，其隔離電路主要采用可控硅輸出的光電耦合器。對于MOSFET與IGBT的驅動，則選用晶體管輸出的光電耦合器或專用的IGBT驅動隔離器。
常見應用中，比如在除霜與阻尼熱控制，其作為雙向可控硅功率電路的Gate觸發控制器，像KL3083、KL3062、KL3052等，控制模式依設計安規要求而定。
而變頻控制的驅動門電路控制常成對柵極隔離驅動，KL3120、KL3140等高CMR電路能穩定可靠驅動功率MOS或IGBT；
