1、一種為三極管型光電耦合器，如PC816、PC817、4N35等，常用于開關電源電路的輸出電壓采樣和誤差電壓放大電路，也應用于變頻器控制端子的數字信號輸入回路。結構最為簡單，輸入側由一只發光二極管，輸出側由一只光敏三極管構成，主要用于對開關量信號的隔離與傳輸；

2、第二種為集成電路型光電耦合器，如6N137、HCPL2601等，輸入側發光管采用了延遲效應低微的新型發光材料，輸出側為門電路和肖基特晶體管構成，使工作性能大為提高。其頻率響應速度比三極管型光電耦合器大為提高，在變頻器的故障檢測電路和開關電源電路中也有應用；

3、第三種為線性光電耦合器，如A7840。結構與性能與前兩種光耦器件大有不同。在電路中主要用于對mV級微弱的模擬信號進行線性傳輸，在變頻器電路中，往往用于輸出電流的采樣與放大處理、主回路直流電壓的采樣與放大處理。

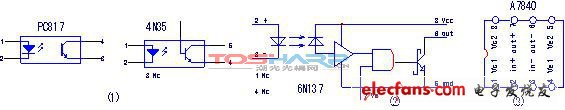

下圖為三類光耦器件的引腳、功能原理圖：

三種光耦合器電路圖

第一類光耦器件的測量與在線檢測：

第一類型的光電耦合器，輸入端工作壓降約為1.2V，輸入最大電流50mA，典型應用值為10 mA；輸出最大電流1A左右，因而可直接驅動小型繼電器，輸出飽合壓降小于0.4V。可用于幾十kHz較低頻率信號和直流信號的傳輸。對輸入電壓/電流有極性要求。當形成正向電流通路時，輸出側兩引腳呈現通路狀態，正向電流小于一定值或承受一定反向電壓時，輸出側兩引腳之間為開路狀態。

測量方法：

數字表二極管檔，測量輸入側正向壓降為1.2V，反向無窮大。輸出側正、反壓降或電阻值均接近無窮大；

指針表的x10k電阻檔，測其1、2腳，有明顯的正、反電阻差異，正向電阻約為幾十kΩ，反向電阻無窮大；3、4腳正、反向電阻無窮大；

兩表測量法。用指針式萬用表的x10k電阻檔（能提供15V 或9V、幾十μA的電流輸出），正向接通1、2腳（黑筆搭1腳），用另一表的電阻檔用x1k測量3、4腳的電阻值，當1、2腳表筆接入時，3、4腳之間呈現20kΩ左右的電阻值，脫開1、2腳的表筆，3、4腳間電阻為無窮大。

可用一個直流電源串入電阻，將輸入電流限制在10mA以內。輸入電路接通時，3、4腳電阻為通路狀態，輸入電路開路時，3、4腳電阻值無窮大。

3、4種測量方法比較準確，如用同型號光耦器件相比較，甚至可檢測出失效器件（如輸出側電阻過大）。

上述測量是新器件裝機前的必要過程。對上線不便測量的情況下，必要時也可將器件從電路中拆下，離線測量，進一步判斷器件的好壞。

在實際檢修中，離線電阻測量不是很便利，上電檢測則較為方便和準確。要采取措施，將輸入側電路變動一下，根據輸出側產生的相應的變化（或無變化），測量判斷該器件的好壞。即打破故障電路中的“平衡狀態”，使之出現“暫態失衡”，從而將故障原因暴露出來。光耦器件的輸入、輸出側在電路中串有限流電阻，在上電檢測中，可用減小（并聯）電阻和加大電阻的方法（將其開路）等方法，配合輸出側的電壓檢測，判斷光耦器件的好壞。部分電路中，甚至可用直接短接或開路輸入側、輸出側，來檢測和觀察電路的動態變化，利于判斷故障區域和檢修工作的開展。

測量時的注意事項：光耦器件的一側可能與“強電”有直接聯系，觸及會有觸電危險，建議維修過程中為機器提供隔離電源！

下圖為常見三極管光耦器件的應用電路圖。

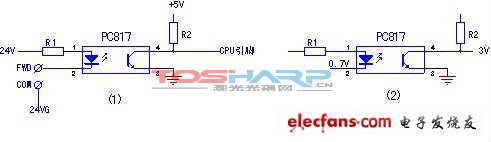

光電耦合器在線檢測示意圖

上圖中的（1）電路，為變頻器控制端子電路的數字信號輸入電路，當正轉端子FWD與公共端子COM短接時，PC817的1、2腳之間的電壓由0V變?yōu)?.2V，4腳電壓由5V變?yōu)?V。同理，當控制端子呈開路狀態時，PC817的1、2腳之間電壓為0V，而3、4腳之間電壓為5V。圖（1）電路可以看出光耦器件的各腳電壓值，故障或正常狀態測量輸入、輸出腳電壓即可得出判斷。

上圖（2）電路，測量1、2之間為0.7V（交流信號平均值），3、4腳之間為3V ，說明光電耦合器有了輸入信號，但光耦器件本身是否正常？用金屬鑷子短接PC817的1、2腳，測量4腳的電壓由原3V上升為5V（或有明顯上升），說明光耦器件是好的。若電壓不變，說明光耦損壞。

第二類光耦器件的測量與在線檢測：

第二種類型的光電耦合器（6N137），輸入端工作壓降約為1.5V左右，但輸入、輸出最大電流僅為mA級，只起到對較高頻率信號的傳輸作用，電路本身不具備電流驅動能力，可用于對MHz級信號進行有效的傳輸。同第一類光耦器件一樣，對輸入電壓/電流有極性要求。當形成正向電流通路時，輸出側兩引腳呈現通路狀態，正向電流小于一定值或承受一定反向電壓時，輸出側兩引腳之間為開路狀態。

此種類型光耦器件的構成電路，同第一類光耦器件構成的電路形式相類似，但電路傳輸?shù)男盘?hào)頻率較高。其測量與檢查方法也基本上是相似的。如果說第一類光耦為低速和普通光耦，那么第二類光耦合器，可稱之為高速光耦，二者的區別，只是對信號響應速度的不同，在電路形式上則是相同的。

在線測量，1、可用短接或開路2、3輸入腳，同時測量輸出6、5腳的電壓變化； 2、減小或加大輸入腳外接電阻，測量輸出腳電壓有無相應變化；3、從+5V供電或其它供電串限流電阻引入到輸入腳，檢測輸出腳電壓有無相應變化。來判斷器件是否正常。

第三類光耦器件——線性光耦：

線性光耦，是光電耦合器中一種比較特殊的器件了。

1、線性光耦的特點：

（1） 結構特點：其輸入、輸出側電路，不再像第一類光耦器件一樣，只是

二極管/三極管的簡單電路，而是內含放大器，并有各自獨立的供電回路；沒有信號輸入極性要求，只將輸入信號幅度進行線性放大。

（2）輸入側信號輸入端，不再呈現發光二極管的正、反向特性，或許我們完全可以將兩個信號輸入端看作是運算放大器的兩個輸入端子——輸入阻抗非常高，不再吸取信號源電流；能用作微弱電壓信號的輸入和放大；能對差分信號有極高的放大能力，對共模信號有一定的抑制能力；

（3）輸出側電路，為差分信號輸出模式，便于與后級放大器連接，將信號作進一步處理。

?如若轉載，請注明來源，潮光光耦網！
