光電耦合器又叫做光電隔離器，簡稱光耦。它是以光為媒介來傳輸電信號的器件。許多朋友在遇見這個零件的時候不知道它的四個腳怎么去區分。

光耦的4個腳怎樣區分

　　關于光耦的引腳區分問題，簡單的說，不在路用指針表X10測量，單向導通的一側是發射二極管，紅表筆接的是發射二極管的負極，黑表筆接的是正極，這是光耦的控制端，也可以說是輸入端；確定了一側的兩個腳后，余下的兩個腳便是接收管的引腳。

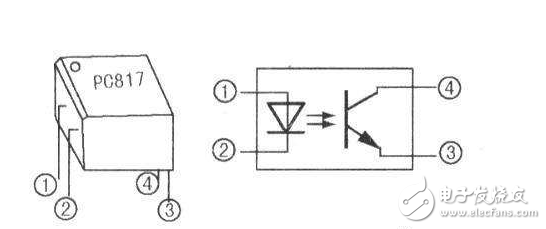

　　而且一般情況下，在光耦的封裝表面，有點的是1腳，就是發射端的正極，同側為發射端負極，有點腳的另側為接收端的C極，還有一個為E極，常見的817系列是這樣，多腳位可參考規格書。

? ? ? 大家可以記住這樣的方法，四腳光耦封裝外殼上標示的型號朝上為正面，在光電耦合器的針腳旁邊，有一個針腳是帶小圓點的，那個針腳就是1腳，我們再逆時針數，1 2 3 4，這樣就分辨出來了。

　光耦的各引腳判斷注意事項

　　1；一定要找到小圓點,或者是一給缺角，

　　2；一定要逆時針數,比如：有一個點的就是1腳，左下是1，右下是2，右上是3，左上是4。

? ? ? ?3；一定要正對型號，型號朝上為正面，左下腳為1腳（有些產品是有圓點、小坑，有些左邊有缺口），逆時針依次是2--3--4，DIP封裝的集成電路都是這樣的。

? ? ?四腳光耦

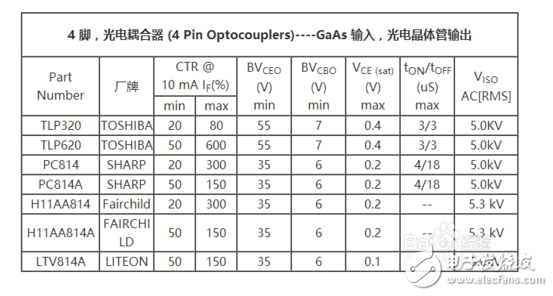

　　首先我們需要知道光電耦合器有許多種的類型，今天我們就再介紹一下四腳光耦。

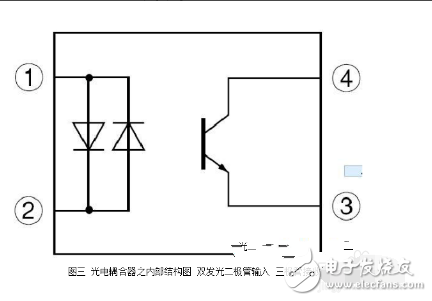

　　四腳光耦，有兩個腳是輸入，另兩個是輸出，輸出入是一個光敏二極管，是單向導通的，因此如果沒有輸出路是不通的。

　　光電耦合器的結構及原理

　　光電耦合器分為很多種類，下圖所示為常用的三極管型光電耦合器原理圖。當電信號送入光電耦合器的輸入端時，發光二極體通過電流而發光，光敏元件受到光照后產生電流，CE導通; 當輸入端無信號，發光二極體不亮，光敏三極管截止，CE 不通。對于數位量，當輸入為低電平“o”時，光敏三極管截止，輸出為高電平“1“; 當輸入為高電平“1”時，光敏三極管飽和導通，輸出為低電平“o”。若基極有引出線則可滿足溫度補償、檢測調制要求。這種光耦合器性能較好，價格便宜，因而應用廣泛。

　　光電耦合器的抗干擾特性

　　光電耦合器之所以在傳輸信號的同時能有效地抑制尖脈沖和各種雜訊干擾，使通道上的信號雜訊比大為提高，主要有以下幾方面的原因：

　?。?） 光電耦合器的輸入阻抗很小，只有幾百歐姆，而干擾源的阻抗較大，通常為105~106Ω。據分壓原理可知，即使干擾電壓的幅度較大，但饋送到光電耦合器輸入端的雜訊電壓會很小，只能形成很微弱的電流，由于沒有足夠的能量而不能使二極體發光，從而被抑制掉了。

　?。?） 光電耦合器的輸入回路與輸出回路之間沒有電氣聯系，也沒有共地; 之間的分布電容極小，而絕緣電阻又很大，因此回路一邊的各種干擾雜訊都很難通過光電耦合器饋送到另一邊去，避免了共阻抗耦合的干擾信號的產生。

　　（3） 光電耦合器可起到很好的安全保障作用，即使當外部設備出現故障，甚至輸入信號線短接時，也不會損壞儀表。因為光耦合器件的輸入回路和輸出回路之間可以承受幾千伏的高壓。

　　（4） 光電耦合器的回應速度極快，其回應延遲時間只有10P S 左右，適于對回應速度要求很高的場合。
