LMR120xx 穩壓器是一款采用 10 引腳 WSON 封裝的單片高頻 PWM 降壓 DC/DC 轉換器。它包含所有有源功能，可在盡可能小的 PCB 面積內提供具有快速瞬態響應和精確調節的本地 DC/DC 轉換。

LMR12015/20 的外部組件最少，易于使用。通過內部 150mΩ NMOS 開關驅動 1.5A 或 2A 負載的能力可實現最佳功率密度。控制電路允許導通時間低至 65 ns，從而支持極高的頻率轉換。開關頻率在內部設置為 2 MHz，可在 1 至 2.35 MHz 范圍內同步，這允許使用極小的表面貼裝電感器和片式電容器。盡管工作頻率非常高，但很容易實現高達 90% 的效率。包括外部關斷功能，具有 70 nA 的超低關斷電流。LMR12015/20 利用峰值電流模式控制和內部補償，在廣泛的工作條件下提供高性能調節。其他功能包括用于減少浪涌電流的內部軟啟動電路、逐脈沖電流限制、熱關斷和輸出過壓保護。
*附件：lmr12015.pdf

特性

• 輸入電壓范圍為 3 V 至 20 V
• 輸出電壓范圍為 1 V 至 18 V
• LMR12015 和 LMR12020 分別提供 1.5A 和 2A 的最大輸出電流
• 2MHz 開關頻率
• 頻率同步范圍為 1 MHz 至 2.35 MHz
• 70nA 關斷電流
• 1% 電壓基準精度
• 峰值電流模式 PWM作
• 熱關斷
• 內部補償
• 內部軟啟動
• 為數字 IC 供電的嚴格精度
• 極其易于使用
• 微型整體解決方案可降低系統成本
• 節省空間的 WSON （3 × 3 × 0.8 mm） 封裝

參數

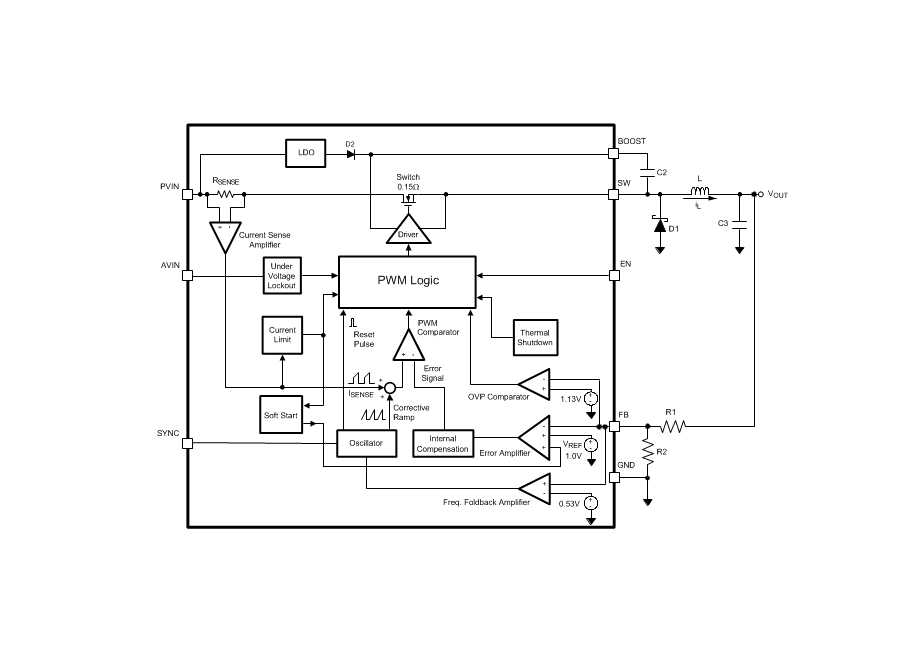

方框圖

1. 產品概述

LMR12015是一款由德州儀器（Texas Instruments）生產的降壓（Buck）直流/直流轉換器，專為提供高效率、小尺寸且易于使用的電源解決方案而設計。該轉換器具有1.5A的最大輸出電流，適用于從3.3V、5V和12V電源軌進行點負載轉換，特別適用于空間受限的應用。

2. 主要特性

• ?寬輸入電壓范圍?：支持3V至20V的輸入電壓。
• ?高輸出電流?：最大輸出電流為1.5A。
• ?高頻開關?：固定2MHz開關頻率，可同步至1MHz至2.35MHz。
• ?高效率?：最高可達90%的效率。
• ?小型封裝?：采用3x3x0.8mm的WSON封裝，節省空間。
• ?內部補償和軟啟動?：簡化設計過程，減少啟動時的電流沖擊。
• ?熱關斷和過壓保護?：提供全面的保護功能，確保設備安全運行。

3. 功能描述

• ?峰值電流模式PWM控制?：提供快速瞬態響應和準確調節。
• ?同步整流?：使用內部NMOS開關，提高轉換效率。
• ?頻率同步?：允許與外部時鐘同步，減少電磁干擾（EMI）。
• ?軟啟動?：限制啟動時的電流沖擊，保護電路免受損害。
• ?過流保護?：在輸出電流超過限制時自動關斷，防止設備損壞。

4. 電氣特性

• ?輸入電壓范圍?：3V至20V
• ?輸出電壓范圍?：1V至18V
• ?開關頻率?：2MHz（可同步至1MHz至2.35MHz）
• ?最大輸出電流?：1.5A
• ?關斷電流?：70nA
• ?軟啟動時間?：約1ms

5. 應用信息

• ?典型應用?：適用于從3.3V、5V和12V電源軌進行點負載轉換，特別適用于空間受限的應用，如便攜式設備。
• ?設計工具?：提供WEBENCH? Power Designer工具，支持自定義設計，優化效率和成本。
• ?布局指導?：強調緊湊布局、地平面和形狀路由的重要性，以減少寄生電感和EMI。

6. 熱特性

• ?熱阻?：θJA為33°C/W（WSON封裝）
• ?結溫范圍?：-40°C至125°C
• ?熱關斷?：當結溫超過165°C時自動關斷，保護設備免受過熱損害。

7. 封裝與材料信息

• ?封裝類型?：10引腳WSON封裝
• ?材料信息?：提供詳細的封裝尺寸、引腳布局和熱特性信息。

8. 設計支持

• ?WEBENCH?工具?：支持自定義設計，提供電氣和熱仿真功能，幫助工程師優化電路設計。
• ?社區資源?：提供TI E2E?在線社區和設計支持，方便工程師交流和解決問題。

LMR12015是一款高性能、易于使用的降壓直流/直流轉換器，適用于多種電源應用，特別是空間受限且需要高效率的場景。其內部補償和軟啟動功能簡化了設計過程，而高頻開關和同步整流技術則有助于提高轉換效率。
