超純水是什么
在半導體制造領域,有一種物質被譽為芯片的 “隱形血液”,就是純度高達99.999999%的超純水,相當于從西湖中找出一粒鹽。
純度定義
電阻率≥18.2 MΩ·cm
金屬離子<0.1ppb
微粒≤1 顆/升(0.05μm)
芯片命脈
在芯片制造過程中,清洗、光刻、蝕刻等每一個環節都離不開超純水,每片晶圓甚至需要消耗2000升超純水。然而,如此高純度的水卻異常 “脆弱”,哪怕是一個鈉離子,都可能導致3nm芯片短路。
超純水制備的6重“凈”界
超純水的制備過程猶如一場精密的 “凈化戰役”,需要經歷6重關鍵步驟,才能達到半導體制造所需的極致純度。
1預處理
多介質過濾+活性炭吸附,剿滅99%懸浮物/氯離子
2反滲透(RO)
高壓膜截留 98%溶解鹽,產出“初級超純水”
3EDI電去離子
離子交換+電場驅動,電阻率直沖 16 MΩ·cm
4超純拋光
雙級混床樹脂:捕獲殘留金屬離子
254nm紫外線:裂解TOC至<1ppb
0.003μm超濾膜:終極攔截納米級微粒
5氮氣密封循環
隔絕空氣污染,溶解氧<0.1ppb
6智能監控網
200+傳感器實時追蹤水溫/流量/微生物

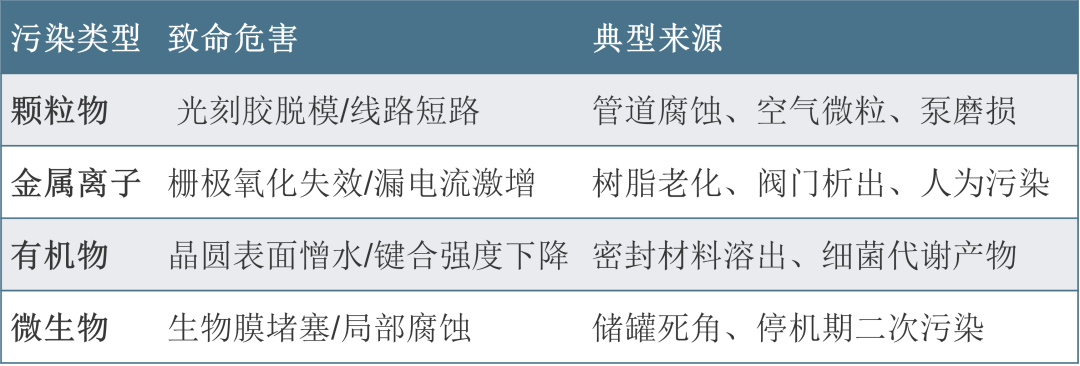

超純水污染的4大殺手
在超純水的制備、儲存和使用過程中,存在著4大污染 “殺手”,它們看似微小,卻可能對芯片制造造成致命危害
SGS 7大核心檢測技術
為了確保超純水的質量,SGS采用7大核心檢測技術,為超純水進行 “精準把脈”:
1ICP-MS 檢測
具備 0.1ppt 級金屬離子追蹤能力,能夠鎖定鈉、鉀、鐵等 19 種 “隱形殺手”
2激光粒子計數器
可對 0.05μm 級微粒進行檢測,讓微小顆粒無處遁形,有效攻克 12 寸晶圓清洗顆粒物殘留的痛點
3在線 TOC 分析
實時監控水中有機碳含量,是光刻膠污染的 “終極克星”
4超純水電導率監測
對 18.2 MΩ?cm 的電阻率進行動態校準,誤差≤0.01μS/cm
5細菌快速檢測
采用 ATP 生物熒光法,能夠在 2 分鐘內預警微生物滋生風險
6溶解氧檢測
7硅酸鹽分析
通過納米級分光光度法,阻斷 CMP 工藝中的 “白色污染”
-
