LM34926穩壓器具有實現低成本、高效、隔離式偏置穩壓器所需的所有功能。該高壓穩壓器包含兩個 100V N 溝道 MOSFET 開關 — 一個高側降壓開關和一個低側同步開關。LM34926 中采用的恒定導通時間 （COT） 控制方案不需要環路補償，并提供出色的瞬態響應。穩壓器采用與輸入電壓成反比的導通時間控制工作。此功能允許工作頻率保持相對恒定。智能峰值電流限制通過集成感應電路實現。其他功能包括一個可編程輸入欠壓比較器，用于在低電壓條件下禁止工作。保護功能包括熱關斷和 V抄送欠壓鎖定 （UVLO）。LM34926 器件采用 WSON-8 和 SO PowerPAD-8 塑料封裝。
*附件：lm34926.pdf

特性

• 7.5V 至 100V 寬輸入范圍
• 集成 300mA 高側
  和低側開關
• 無需肖特基
• 恒定導通時間控制
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率
• 智能峰值電流限制
• 可調輸出電壓：1.225 V
• 精準的 2% 反饋基準
• 頻率可調至 1 MHz
• 可調欠壓鎖定 （UVLO）
• 遠程關機
• 熱關斷
• 包：
  • WSON-8
  • SO PowerPAD-8? 封裝

參數

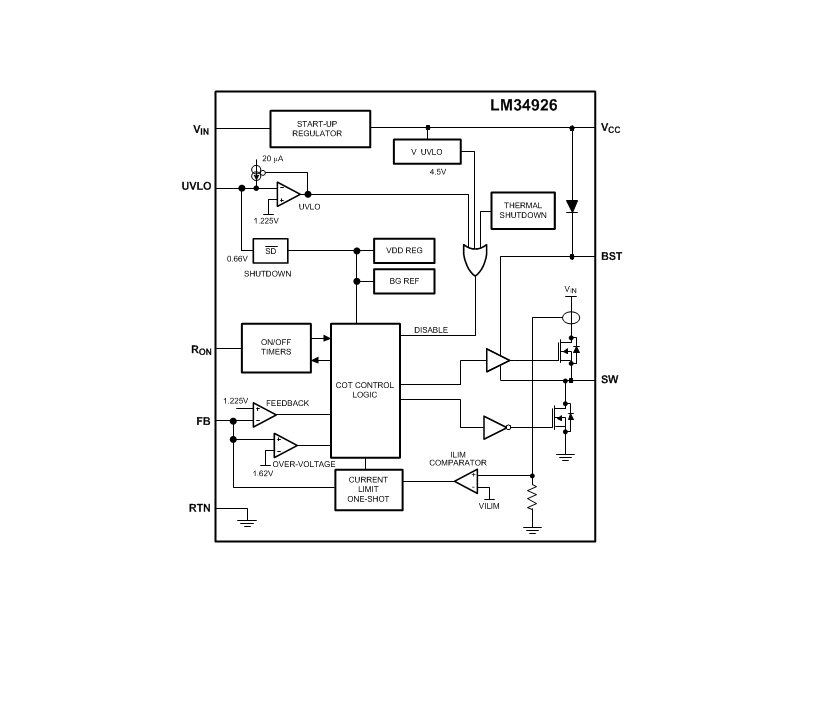

方框圖

1. 產品概述

LM34926是一款集成次級側偏置調節器，專為隔離DC-DC轉換器設計。該芯片具有寬輸入電壓范圍（7.5V至100V）、內置300mA高側和低側MOSFET、常數導通時間（COT）控制等特性，適用于電信隔離偏置電源、汽車及工業電子等領域。

2. 主要特性

• ?寬輸入電壓范圍?：7.5V至100V。
• ?內置MOSFET?：集成300mA高側和低側MOSFET，無需外部肖特基二極管。
• ?COT控制?：無需環路補償，提供超快瞬態響應。
• ?智能保護?：包括過流保護、熱關斷、欠壓鎖定（UVLO）等。
• ?可調節輸出電壓?：輸出電壓從1.225V起可調，具有2%的精度反饋參考。
• ?高效能?：高開關頻率和優化的控制方案，提升整體效率。

3. 功能描述

• ?COT控制方案?：通過比較器和單發定時器實現，輸出電壓反饋與內部參考電壓（1.225V）進行比較。
• ?VCC調節器?：內部高壓線性調節器，輸出7.6V，為內部電路和柵極驅動器供電。
• ?過壓保護?：如果FB引腳電壓超過1.62V，則立即終止導通時間脈沖。
• ?智能電流限制?：通過非復位關斷定時器實現，關斷時間由FB電壓和輸入電壓控制。
• ?熱關斷?：當結溫超過165°C時，控制器進入低功耗復位狀態，禁用Buck開關和VCC調節器。
• ?UVLO功能?：具有雙級欠壓鎖定功能，可根據UVLO引腳電壓設置不同的工作模式。

4. 電氣特性

• ?最大輸入電壓?：100V。
• ?最大輸出電流?：300mA。
• ?開關頻率?：可調至1MHz。
• ?熱關斷溫度?：165°C（典型值）。
• ?軟啟動?：可通過外部電路實現。

5. 應用信息

• ?典型應用?：隔離電信偏置電源、隔離汽車電子和工業電子。
• ?設計工具?：提供WEBENCH? Power Designer工具，支持自定義設計，優化效率、尺寸和成本。
• ?布局指導?：強調關鍵組件（如輸入電容、VCC電容、BST電容）的緊密布局，以最小化寄生電感和噪聲。

6. 熱特性

• ?熱阻?：WSON封裝為41.3°C/W，SO PowerPAD封裝為41.1°C/W。
• ?結溫范圍?：-40°C至125°C（操作），最高結溫為150°C。

7. 封裝與材料信息

• ?封裝類型?：8引腳WSON和SO PowerPAD封裝。
• ?材料信息?：提供詳細的封裝尺寸、引腳布局和熱特性信息。

8. 設計支持

• ?WEBENCH?工具?：支持自定義設計，提供電氣和熱仿真功能，幫助工程師優化電路設計。
• ?社區資源?：提供TI E2E?在線社區和設計支持，方便工程師交流和解決問題。

LM34926作為一款專為隔離DC-DC轉換器設計的集成次級側偏置調節器，其寬輸入電壓范圍、高性能COT控制方案和全面的保護功能，使其成為電信、汽車和工業電子等領域的理想選擇。
