TPS62366x 是一款高頻同步降壓直流/直流轉換器，針對 電池供電的便攜式應用，適用于小尺寸解決方案。輸入電壓范圍 支持 2.5V 至 5.5V，常用電池技術。該器件提供高達 4A 的峰值負載 電流，在 2.5MHz 典型開關頻率下工作。

該器件可轉換為 0.5V 至 1.77V 的輸出電壓范圍，可通過 我^2^C 接口，步長為 10mV。專用輸入允許快速電壓轉換，以滿足處理器性能工作點的要求。
*附件：tps62366b.pdf

TPS62366x 支持智能手機和手持設備中的低電壓 DSP 和處理器內核 計算機，包括最新的亞微米工藝。專用硬件輸入引腳允許簡單地轉換到處理器的性能工作點和保持模式。

這些器件專注于高輸出電壓精度。差分傳感和 DCS-Control 架構可實現精確的靜態和動態瞬態輸出電壓調節。

TPS62366x 器件提供高效率降壓轉換。最高區域 效率擴展到低輸出電流，以提高處理器的效率 在保持模式下運行，并朝著最高輸出電流運行，從而增加電池 準時。

堅固的架構和多種安全功能可實現完美的系統集成。

2mm x 2mm 封裝和少量所需的外部元件可實現極小的 解決方案尺寸小于 25mm ^2^ .

特性

• 4A 峰值輸出電流
• 最高效率：
  • 低 RDS，on開關和有源整流器
  • 輕負載的省電模式
• 我^2^C 高速兼容接口
• 用于數字電壓調節的可編程輸出電壓
  • 0.5V 至 1.77V，10mV 步長
• 出色的 DC/AC 輸出電壓調節
  • 差分負載感應
  • 精確的 DC 輸出電壓精度
  • DCS 控制架構，可實現快速、精確的瞬態調節
• 多種強大的作/保護功能：
  • 軟啟動
  • 電壓轉換時的可編程轉換速率
  • 過溫保護
  • 輸入欠壓檢測/鎖定
• 采用 16 焊球、2mm x 2mm NanoFree 封裝
• 低外部設備數量：< 25mm^2^解決方案大小

參數

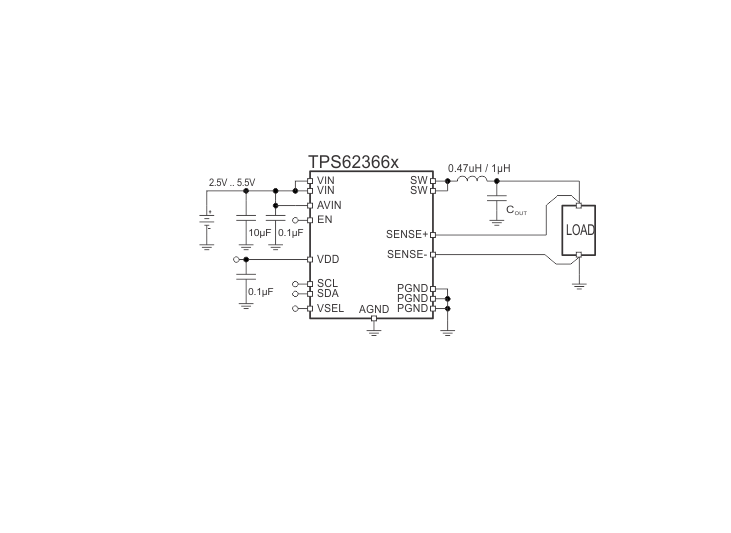

方框圖

1. 產品概述

TPS62366B是一款高頻同步降壓DC-DC轉換器，專為電池供電的便攜式應用設計，如智能手機、平板電腦等。該轉換器提供高達4A的峰值輸出電流，具有高效率、低RDS(on)開關和有源整流器，支持2.5V至5.5V的輸入電壓范圍。

2. 主要特性

• ?高峰值輸出電流?：4A，滿足高性能應用需求。
• ?高效率?：采用同步整流技術，提高能量轉換效率。
• ?I2C兼容接口?：支持高速I2C通信，便于輸出電壓編程和控制。
• ?可編程輸出電壓?：輸出電壓范圍0.5V至1.77V，可編程步長為10mV，靈活適應不同負載需求。
• ?差分負載感應?：實現精確的電壓調節和瞬態響應。
• ?多重保護特性?：包括過溫保護、輸入欠壓鎖定等，確保系統穩定運行。

3. 功能描述

• ?動態電壓調節?：支持通過I2C接口動態調整輸出電壓，滿足處理器不同性能模式下的供電需求。
• ?軟啟動功能?：避免啟動時的浪涌電流，保護系統和負載。
• ?可編程斜率控制?：在輸出電壓變化時，可通過編程控制電壓變化的斜率，減少系統干擾。
• ?熱保護機制?：內置過溫保護和熱關斷功能，防止芯片因過熱而損壞。

4. 電氣特性

• ?輸入電壓范圍?：2.5V至5.5V，適應多種電池技術。
• ?輸出電壓精度?：高輸出電壓精度，滿足精密供電需求。
• ?低靜態電流?：在強制PWM模式下，無負載時的靜態電流較低，有助于延長電池使用時間。
• ?快速瞬態響應?：采用先進的控制架構，實現快速的瞬態電壓調節。

5. 應用領域

• ?便攜式設備供電?：如智能手機、平板電腦、PDA、MID、Netbook等設備的應用處理器和DSP核心供電。
• ?動態電壓調節系統?：支持SmartReflex?等動態電壓調節技術，提高系統能效和性能。

6. 封裝與尺寸

• ?封裝類型?：16焊球芯片級封裝（CSP-16），尺寸為2mm x 2mm，緊湊小巧。
• ?低外部器件數量?：減少系統復雜性和成本，提高整體可靠性。

7. 設計資源

• ?詳細的數據手冊?：提供全面的電氣特性、功能描述、應用電路和布局建議。
• ?應用指南?：幫助工程師快速上手設計和調試。
• ?樣品支持?：提供樣品供工程師評估和測試。

TPS62366B以其高效率、高性能和緊湊的尺寸，成為便攜式設備中處理器和DSP核心的理想電源解決方案。通過I2C接口實現的可編程輸出電壓和動態電壓調節功能，進一步增強了其在復雜應用中的靈活性和適用性。
