LM3269 是降壓-升壓 DC-DC 轉換器，旨在產生高于或 低于給定的輸入電壓，特別適合由 單節鋰離子電池。

LM3269 在完全同步模式下以 2.4MHz 的典型開關頻率運行 作，并提供 Buck 和 Boost作模式之間的無縫轉換。The LM3269 在節能的脈沖頻率調制 （PFM） 模式下運行，以提高效率和 在低功率 RF 傳輸模式下節省電流。

電源轉換器拓撲只需要一個電感器和兩個電容器。獨一無二 內部電源開關拓撲可實現高整體效率。

LM3269 針對降壓和升壓工作模式進行了內部補償，因此 提供最佳的瞬態響應。
*附件：lm3269.pdf

特性

• 采用單節鋰離子電池供電：2.7 V 至 5.5 V
• 可調輸出電壓：0.6 V 至 4.2 V
• 自動 PFM 或 PWM 模式更改
• 750mA 的最大負載能力（V時） 電池 ≥ 3 V、V 外 = 3.8 伏
• 2.4MHz（典型值）開關頻率
• 無縫降壓-升壓模式轉換
• 快速輸出電壓轉換：10 μs 內為 1.4 V 至 3 V
• 高效率：V 時為 95%（典型值） 電池 = 3.7 V、V 外 = 3.3 V，300 mA 時
• 輸入過流限制
• 內部補償

參數

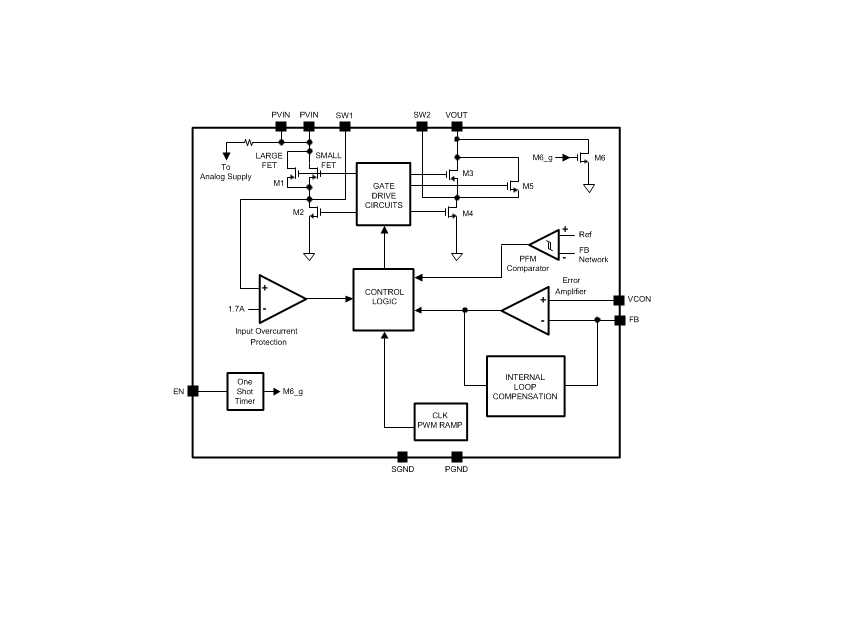

方框圖

1. 產品概述

LM3269是一款專為3G和4G射頻功率放大器（RF PA）設計的無縫轉換升降壓DC-DC轉換器。它能夠從單個鋰離子電池（2.7V至5.5V）產生高于或低于輸入電壓的輸出電壓，適用于便攜式應用。

2. 主要特性

• ?動態可調輸出電壓?：輸出電壓可通過VCON引腳在0.6V至4.2V范圍內動態調整，無需外部反饋電阻。
• ?無縫升降壓模式轉換?：在升降壓模式之間實現無縫轉換，確保輸出電壓穩定無擾動。
• ?高效率?：典型效率高達95%，特別是在PFM模式下，可顯著提升能效。
• ?快速輸出電壓過渡?：輸出電壓可在10μs內從1.4V過渡到3V，滿足RF信號快速變化的需求。
• ?最大負載能力?：在V_BATT≥3V且V_OUT=3.8V時，最大負載能力可達750mA。
• ?小尺寸封裝?：采用12引腳的DSBGA封裝，適用于空間受限的應用。

3. 功能描述

• ?自動PFM/PWM模式切換?：根據負載情況自動在PFM和PWM模式之間切換，以優化效率和響應速度。
• ?內部補償?：轉換器內部已針對升降壓模式進行補償，提供穩定的瞬態響應。
• ?過熱保護?：內置熱過載保護功能，防止芯片因過熱而損壞。
• ?使能/關斷控制?：通過EN引腳控制轉換器的使能和關斷，實現低功耗待機模式。

4. 應用領域

• ?3G/4G功率放大器電源?
• ?手機?
• ?便攜式硬盤驅動器?
• ?PDA等便攜式通信設備?

5. 電氣特性

• ?輸入電壓范圍?：2.7V至5.5V
• ?輸出電壓范圍?：0.6V至4.2V
• ?開關頻率?：典型值為2.4MHz
• ?靜態電流?：無切換時典型值為1.2mA，關斷模式下典型值為0.02μA

6. 設計指南

• ?元件選擇?：推薦使用2.2μH的電感、10μF的輸入電容和4.7μF的輸出電容。
• ?布局建議?：轉換器及其相關元件應緊密布局，以最小化噪聲和損耗。特別注意將開關電流環路卷繞在同一方向，并減小環路面積。
• ?散熱設計?：由于轉換器在高效運行時會產生一定熱量，因此應進行適當的散熱設計，以確保芯片溫度不超過最大結溫。

7. 封裝與尺寸

• ?封裝類型?：DSBGA（12引腳）
• ?尺寸?：2.529mm x 2.022mm（最大）

LM3269以其高效能、小尺寸和動態可調輸出電壓的特性，成為便攜式通信設備中RF功率放大器電源的理想選擇。
