TPS54525 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該 TPS54525 使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備的電源總線穩壓器套件。TPS54525 的主控制回路使用 D-CAP2? 模式控制，無需外部補償元件即可提供非?？焖俚乃矐B(tài)響應。該 TPS54525 還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可在 0.76 V 至 5.5 V 之間編程。該器件還具有可調節的軟啟動時間和電源良好功能。TPS54525 采用 14 引腳 HTSSOP 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54525.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 高效集成 FET 針對較低占空比應用進行了優化 –63 mΩ（高側）和 33 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 電源良好輸出

參數

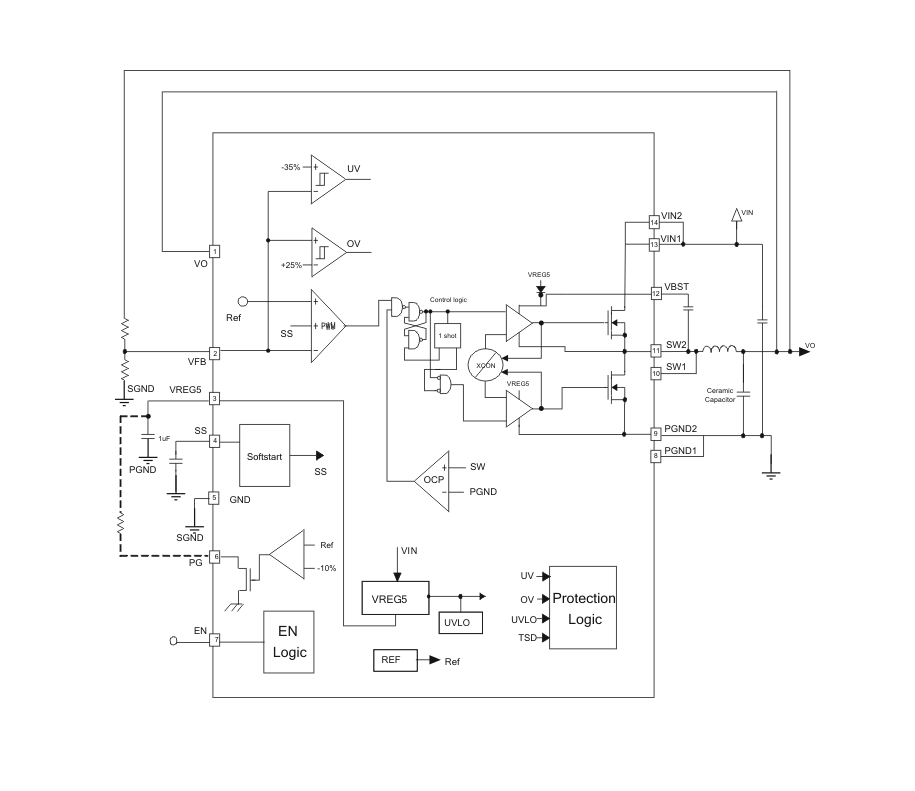

方框圖

1. 產品概述

?TPS54525? 是一款高效的5.5A同步降壓（Buck）轉換器，支持4.5V至18V的寬輸入電壓范圍，并提供0.76V至5.5V的可調輸出電壓。該轉換器采用D-CAP2?控制模式，實現了快速的瞬態響應和低輸出紋波，適用于數字TV電源、高清藍光播放器、網絡家庭終端等多種應用。

2. 主要特性

• ?D-CAP2?控制模式?：提供快速瞬態響應，支持陶瓷輸出電容器。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?可調輸出電壓范圍?：0.76V至5.5V。
• ?高效集成FET?：優化低占空比應用，提高能效。
• ?低待機電流?：小于10μA。
• ?可調軟啟動?：允許用戶自定義軟啟動時間。
• ?預偏置軟啟動?：防止啟動過程中輸出電流被拉低。
• ?650kHz開關頻率?：提供穩定的電源輸出。
• ?多種保護功能?：包括過流限制、過壓/欠壓保護、熱關斷等。

3. 功能描述

3.1 PWM操作

TPS54525采用自適應導通時間PWM控制器，結合D-CAP2?控制模式，實現偽固定頻率操作。該模式通過內部補償電路減少外部元件數量，同時支持低ESR和陶瓷輸出電容器，確保輸出穩定。

3.2 軟啟動與預偏置軟啟動

• ?軟啟動?：通過連接在SS引腳和GND之間的外部電容來調整軟啟動時間，避免啟動過程中的輸出電壓過沖。
• ?預偏置軟啟動?：在輸出已預偏置的情況下，防止啟動過程中電流被拉低，確保輸出電壓平穩上升。

3.3 輸出過流保護

采用逐周期谷值檢測控制電路，監測低側FET的開關電壓來檢測過流情況。當檢測到過流時，轉換器將限制輸出電流，防止損壞。

3.4 過壓/欠壓保護

• ? 過壓保護（OVP） ?：當反饋電壓超過設定閾值時，關閉轉換器以防止損壞。
• ? 欠壓保護（UVP） ?：當反饋電壓低于設定閾值時，關閉轉換器以防止不穩定輸出。

3.5 熱關斷

監測轉換器溫度，當溫度超過設定閾值時，自動關閉轉換器以防止過熱損壞。

4. 應用與實現

4.1 設計指南

設計過程中需要確定輸入電壓范圍、輸出電壓、輸出電流等關鍵參數。輸出電壓通過連接在輸出節點和VFB引腳之間的電阻分壓器設置。輸出濾波器采用LC電路，需選擇合適的電感和電容值以確保穩定性。

4.2 布局考慮

• 保持輸入電流環路盡可能小，以減少電磁干擾。
• SW節點應盡可能小且短，以減少寄生電容和電感。
• 將模擬和非切換組件遠離切換組件，以減少干擾。
• 從信號地到功率地進行單點連接，確保良好的接地。
• 使用足夠的過孔連接VIN、SW和PGND，以減小阻抗。

5. 封裝與訂購信息

TPS54525提供HTSSOP（PWP）封裝選項，具有14個引腳。詳細的封裝和訂購信息可參考數據手冊中的“封裝選項附錄”部分。

6. 注意事項

• 在處理集成電路時，應遵循適當?shù)撵o電放電（ESD）預防措施，以避免損壞器件。
• TI提供的技術和可靠性數據、設計資源等“按原樣”提供，不附帶任何形式的保證。客戶有責任選擇適合的TI產品并驗證其應用。
