Analog Devices Inc. LTC3337一次電池健康狀況 (SOH) 監視器可提供電池放電、電壓、阻抗和溫度的精確實時讀數。LTC3337設計用于與一次電池串聯，相關串聯電壓降極小。該器件集成無限動態范圍庫侖計數器，可顯示所有累積的電池放電，并將其存儲在可通過I^2^C接口訪問的內部寄存器中。基于該充電狀態 (SOC) 的放電報警閾值可編程設定。達到這一點時，IRQ 引腳上會產生中斷。庫侖計數器精度恒定低至空載。

數據手冊：*附件：Analog Devices Inc. LTC3337一次電池健康狀況監視器數據手冊.pdf

為了適應各種一次電池輸入，LTC3337的峰值輸入電流限制可在5mA至100mA范圍內進行引腳選擇。

可以計算BAT_IN或BAT_OUT引腳的庫侖數，由AVCC引腳連接確定。為輸出端使用兩個超級電容器（可選）堆棧的應用，提供BAL引腳。

Analog Devices Inc. LTC3337一次電池健康狀況監視器采用12引腳引線框架芯片級封裝(LFCSP)，具有裸露焊盤，可提高散熱性能。

特性

• 電池輸入電壓范圍：8.0V至26V
• 靜態電流：100nA
• 8個一次電池峰值輸入電流限制
  • 5mA, 10mA, 15mA, 20mA, 25mA, 50mA, 75mA, 100mA
• 一次電池SOH監視器
  • 集成了庫侖計數器 (Q)
  • 額外監視器，用于電池電壓 (V)、電池阻抗 (Z) 和溫度 (T)
• 集成式±10mA超級電容器平衡器
• 一次電池電流 (BAT_IN) 或負載電流 (BAT_OUT) 計數
• 適用于多種電池尺寸的可編程庫侖計數器預分頻器
• 可編程放電報警閾值，帶中斷輸出
• I^2^C接口
• 工作結溫范圍：–40°C至125°C
• 2mm x 2mm LFCSP-12封裝

應用

• 低功耗一次電池供電系統
• 遠程工業傳感器，例如儀表和警報
• 資產跟蹤器
• 電子門鎖
• 保持有效電源和電池備用
• SmartMesh? 應用

框圖

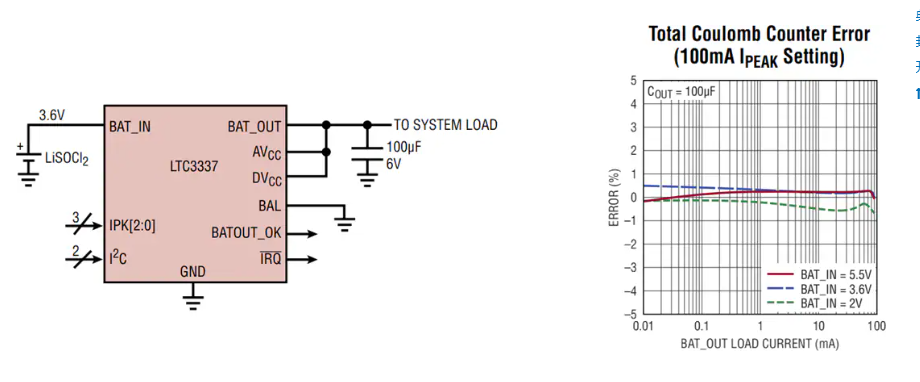

典型應用電路

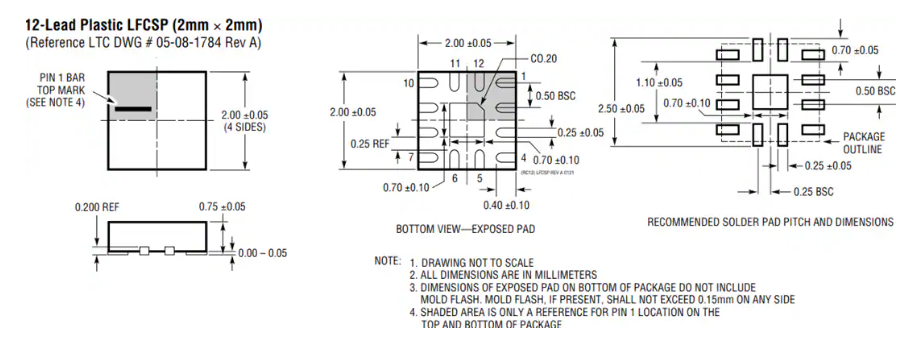

封裝外形
