Analog Devices MAX40110和MAX40111精密運算放大器是 是1.8V 15MHz低功耗軌到軌I/O運算放大器，上電時間不到1ms。MAX40110和MAX40111將高速、精密、低噪聲和低電壓工作完美結合。該組合使得這些器件非常適合用于諸多信號處理功能，例如便攜式和醫療應用中的濾波和放大信號。MAX40110和MAX40111具有軌到軌輸入和輸出以及低噪聲，可確保苛刻應用（如12位至14位SAR ADC驅動器）中的最大動態范圍。不同于傳統的軌到軌輸入結構，由于采用超靜音電荷泵優化了輸入級，故不存在輸入交叉失真。由于上電時自動校準，輸入失調電壓低至30μV。該器件還包括快速上電關斷模式，進一步節能。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX40110與MAX40111精密運算放大器數據手冊.pdf

Analog Devices MAX40110和MAX40111運算放大器在-40°C至+125°C擴展工作溫度范圍內的電源電壓范圍為1.8V至5.5V ，僅消耗750μA電源電流。MAX40110采用超薄μDFN-6封裝，而MAX40111則采用小型6焊球晶圓級封裝 (WLP)，腳距為0.4mm。

特性

• 快速上電時間：不足1ms
• 電源電壓范圍：7.0V至5.5V
• 140μV低輸入失調電壓，+25oC時自動上電
• 增益帶寬積：15MHz
• 低輸入電壓噪聲密度：7nV/√Hz
• 靜態電流 (I Q )：750μA
• 軌到軌輸入和輸出
• 內部EMI抑制
• 低輸入偏置電流：<1pA
• 省電關斷模式
• 工作溫度范圍：-40°C至+125°C
• 封裝選項
  • MAX40110: μDFN-6
  • MAX40111 WLP-6
• 無鉛，符合RoHS指令

應用

• 可穿戴設備
• SAR ADC驅動器
• 家庭醫療
  • 血糖
  • 計重秤
  • 血壓
  • EKG
• 工業物聯網傳感器
  • 壓力
  • 流量
  • 液位
  • 溫度
  • 接近
• 光傳感器

典型應用電路

封裝外形 (MAX40110)

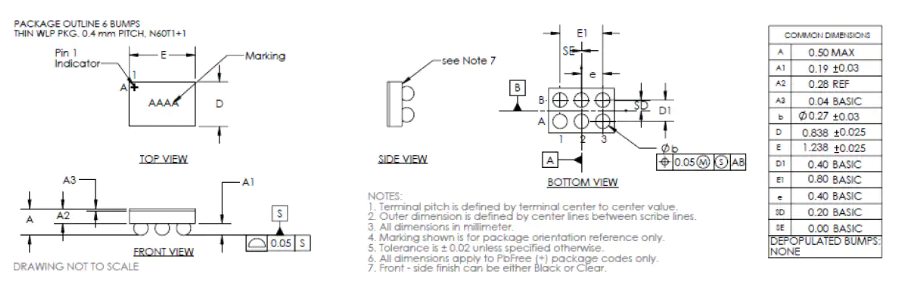

封裝外形 (MAX40111)
