TLV62090 器件是一款高頻同步降壓轉換器，針對 解決方案尺寸小，效率高，適用于電池供電應用。最大化 效率，轉換器在脈寬調制 （PWM） 模式下運行，具有標稱開關 頻率為 1.4 MHz，并在輕負載電流下自動進入省電模式運行。 當用于分布式電源和負載點調節時，該器件允許電壓 跟蹤到其他電壓軌，并容忍 10 μF 至 150 μF 的輸出電容器，以及 超越。使用 DCS-Control 拓撲，該器件可實現出色的負載瞬態性能 以及精確的輸出電壓調節。
*附件：tlv62090.pdf

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許 可作為獨立電源或跟蹤配置運行。冪排序 也可以通過配置使能 （EN） 和電源正常 （PG） 引腳來實現。在省電模式下， 該器件的典型靜態電流為 20 μA。自動進入省電模式 并且無縫地在整個負載電流范圍內保持高效率。

該器件采用 3 mm × 3 mm 16 引腳 VQFN （RGT） 封裝。

特性

• 2.5 V 至 5.5 V 輸入電壓范圍
• DCS-控制?
• 效率高達 98%
• 省電模式
• 20 μA 工作靜態電流
• 100% 占空比，實現最低壓差
• 1.4 MHz 典型開關頻率
• 0.8 V 至 V在可調輸出電壓
• 輸出放電功能
• 可調軟啟動
• 打嗝短路保護
• 輸出電壓跟蹤
• 與 TPS62090、TLV62095 和 TPS62095 引腳對引腳兼容

參數

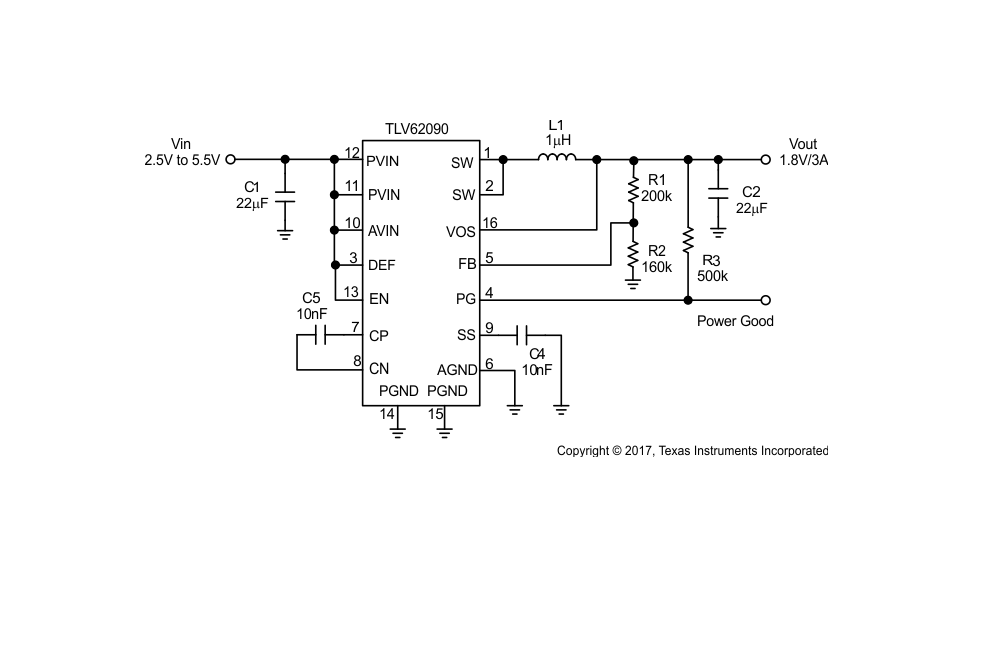

方框圖

1. 產品概述

TLV62090 是一款高效率同步降壓轉換器，專為小型化、高效率的電源解決方案設計，適用于電池供電的應用。該轉換器采用 DCS-Control? 技術，結合 PWM 和 PFM 兩種工作模式，以實現高效率和低靜態電流。

2. 主要特性

• ?輸入電壓范圍?：2.5V 至 5.5V
• ?輸出電壓范圍?：0.8V 至 VIN 可調
• ?最大輸出電流?：3A
• ?高效率?：最高可達 98%
• ?低靜態電流?：20μA（典型值）
• ?DCS-Control? 技術?：支持無縫過渡至省電模式
• ?可調軟啟動?：通過 SS 引腳控制軟啟動時間
• ?短路保護?：具有打嗝式短路保護功能
• ?小型封裝?：3mm x 3mm 16 引腳 VQFN 封裝

3. 功能描述

3.1 控制模式

• ?PWM 模式?：在中等至重載條件下工作，提供穩定的輸出電壓和電流。
• ?PFM 模式?：在輕載條件下自動進入，降低開關頻率和靜態電流，提高整體效率。

3.2 保護功能

• ?短路保護?：檢測到短路時，轉換器進入打嗝模式，自動重啟以嘗試恢復正常工作。
• ?熱關斷?：當結溫超過 150°C 時，自動關斷輸出以保護器件。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于閾值時，自動關斷輸出以防止誤操作。

3.3 其他功能

• ?軟啟動?：通過 SS 引腳外接電容控制軟啟動時間，限制啟動時的浪涌電流。
• ?電壓跟蹤?：SS 引腳可外接電壓源，實現輸出電壓跟蹤功能。
• ?輸出放電?：關機時，通過 VOS 引腳內置的 200Ω 電阻放電輸出電容，確保安全啟動。

4. 應用領域

• 分布式電源供應
• 筆記本電腦、上網本電腦
• 硬盤驅動器（HDD）和固態硬盤（SSD）
• 處理器供電
• 電池供電的應用

5. 設計指南

提供了詳細的設計步驟和公式，包括電感選擇、輸出電容選擇、輸入電容選擇等。同時，還提供了布局指南和布局示例，以確保最佳性能。

6. 封裝與訂購信息

提供 3mm x 3mm 16 引腳 VQFN 封裝選項，具體尺寸和可訂購信息可參考數據手冊中的“封裝選項附錄”部分。

7. 注意事項

• 在設計過程中，應充分考慮輸入和輸出電容的選擇，以確保轉換器的穩定性和效率。
• 布局時應遵循推薦的布局指南，以減少噪聲和干擾，提高整體性能。
• 在實際應用中，應根據具體需求調整設計參數，并進行充分的測試和驗證。
