TPS6209x 器件是高頻同步降壓轉換器系列 針對小尺寸解決方案進行了優化，效率高，適用于電池供電應用。 為了最大限度地提高效率，轉換器在脈寬調制 （PWM） 模式下運行，標稱 開關頻率為 2.8 MHz/1.4 MHz，并在燈光時自動進入省電模式作 負載電流。當用于分布式電源和負載點調節時，這些器件 允許對其他電壓軌進行電壓跟蹤，并容忍 10 μF 以上的輸出電容器 至 150 μF 及以上。使用 DCS-Control? 拓撲，設備 實現出色的負載瞬態性能和精確的輸出電壓調節。

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許 可作為獨立電源或跟蹤配置運行。冪排序 也可以通過配置 Enable 和 Power Good 引腳來實現。在省電模式下，設備 典型靜態電流為 20 μA。自動進入省電模式，并且 在整個負載電流范圍內無縫保持高效率。
*附件：tps62091.pdf

特性

• 2.5 V 至 6 V 輸入電壓范圍
• DCS-控制?
• 95% 的轉換器效率
• 省電模式
• 20 μA 工作靜態電流
• 100% 占空比，實現最低壓差
• 2.8 MHz/1.4 MHz 典型開關頻率
• 0.8 V 至 V在可調輸出電壓
• 固定輸出電壓版本
• 輸出放電功能
• 可調軟啟動
• 打嗝短路保護
• 輸出電壓跟蹤
• 與 TPS62095 引腳對引腳兼容

參數

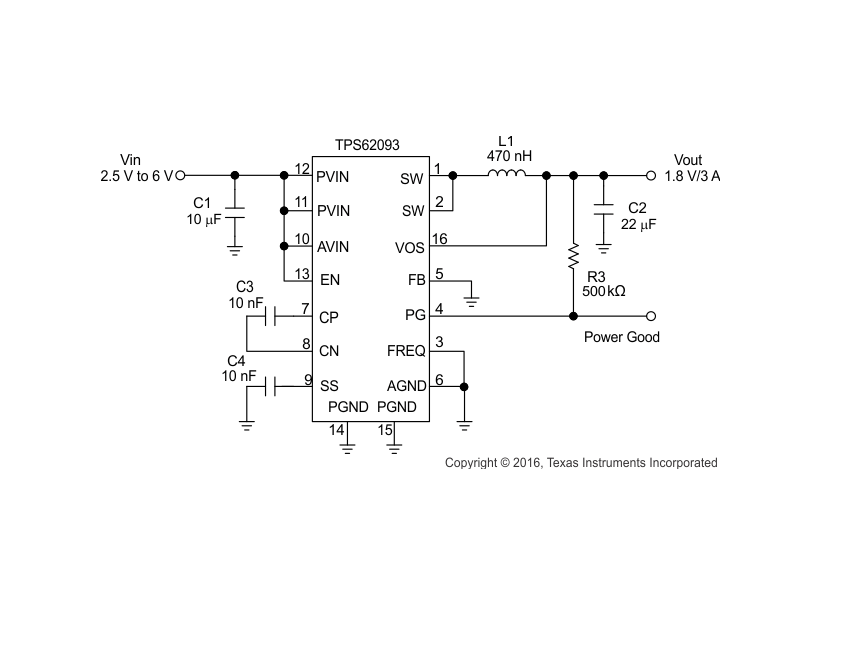

方框圖

1. 產品概述

TPS62091 是 Texas Instruments 生產的一款高效率同步降壓轉換器，屬于 TPS6209x 系列。該器件專為小型化、高效率的電源解決方案設計，尤其適用于電池供電的應用。

2. 主要特性

• ?輸入電壓范圍?：2.5V 至 6V
• ?輸出電壓?：固定3.3V（TPS62091RGT版本）
• ?最大輸出電流?：3A
• ?轉換效率?：高達95%
• ?低靜態電流?：20μA（典型值）
• ?開關頻率?：2.8MHz 或 1.4MHz 可選
• ?DCS-Control? 技術?：實現無縫的省電模式過渡
• ?保護功能?：包括短路保護、過溫保護、欠壓鎖定等

3. 功能描述

3.1 控制模式

• ?PWM 模式?：在中等至重載條件下工作，提供穩定的電壓輸出。
• ?PFM 模式?：在輕載條件下自動進入，降低開關頻率和靜態電流，以提高效率。

3.2 保護機制

• ?短路保護?：采用打嗝式（Hiccup）電流限制，防止因短路而損壞器件。
• ?過溫保護?：當結溫超過150°C時，自動關斷輸出以保護器件。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓過低時器件誤操作。

3.3 其他功能

• ?軟啟動?：通過 SS 引腳外接電容實現，減少啟動時的浪涌電流。
• ?電壓跟蹤?：SS 引腳可外接電壓源，實現輸出電壓跟蹤。
• ?輸出放電?：關機時，通過 VOS 引腳內置的放電電阻安全放電輸出電容。
• ? 電源良好輸出（PG） ?：用于指示輸出電壓是否在規定范圍內。

4. 應用領域

• 分布式電源供應
• 筆記本電腦、上網本
• 硬盤驅動器（HDD）和固態硬盤（SSD）
• 處理器供電
• 電池供電設備

5. 設計指南

文檔提供了詳細的設計步驟和指南，包括電感和電容的選擇、輸出電壓的設置、布局和布線建議等，以幫助設計師優化電路性能。

6. 封裝與訂購信息

TPS62091 提供 3mm x 3mm 16 引腳 QFN 封裝選項，具體封裝類型和可訂購信息請參考數據手冊中的“封裝選項附錄”部分。

7. 注意事項

• 在設計過程中，應仔細選擇合適的電感和電容值，以確保電路的穩定性和效率。
• 布局時應遵循推薦的布局指南，以減少噪聲和干擾。
• 根據實際應用需求，選擇合適的開關頻率，并進行充分的測試和驗證。
