TPS6236x 是高頻同步降壓直流/直流轉換器系列，針對電池供電的便攜式應用進行了優化，可實現小尺寸解決方案。輸入電壓范圍為 2.5V 至 5.5V，支持常見的電池技術。該器件提供高達 3A 的峰值負載電流，工作在 2.5MHz 的典型開關頻率下。

這些器件可轉換為 0.77V 至 1.4V （TPS62360/62） 和 0.5V 至 1.77V （TPS62361B/63） 的輸出電壓范圍，可通過 I 進行編程^2^C 接口，步長為 10mV。專用輸入允許快速電壓轉換，以滿足處理器性能工作點的要求。
*附件：tps62363.pdf

TPS6236x 支持智能手機和手持式計算機中的低電壓 DSP 和處理器內核，包括最新的亞微米工藝。專用硬件輸入引腳允許簡單地轉換到處理器的性能工作點和保持模式。

這些器件專注于高輸出電壓精度。差分傳感和 DCS-Control 架構可實現精確的靜態和動態瞬態輸出電壓調節。

TPS6236x 器件提供高效率降壓轉換。當處理器在保持模式下運行時，最高效率的區域擴展到低輸出電流以提高效率，以及向最高輸出電流擴展，從而增加電池導通時間。

堅固的架構和多種安全功能可實現完美的系統集成。

2mm x 2mm 封裝和少量所需的外部元件造就了小于 25mm 的微型解決方案尺寸 ^2^ .

特性

• 3A 峰值輸出電流
• 最高效率：
  • 低 RDS，on開關和有源整流器
  • 輕負載的省電模式
• 我^2^C 高速兼容接口
• 用于數字電壓調節的可編程輸出電壓
  • TPS62360/62：0.77V 至 1.4V，10mV 步長
  • TPS62361B/63：0.5V 至 1.77V，10mV 步長
• 出色的 DC/AC 輸出電壓調節
  • 差分負載感應
  • 精確的 DC 輸出電壓精度
  • DCS 控制架構，可實現快速、精確的瞬態調節
• 多種強大的作/保護功能：
  • 軟啟動
  • 電壓轉換時的可編程轉換速率
  • 過溫保護
  • 輸入欠壓檢測和鎖定
• 采用 16 焊球、2mm × 2mm NanoFree 封裝
• 低外部設備數量：< 25mm^2^解決方案大小

參數

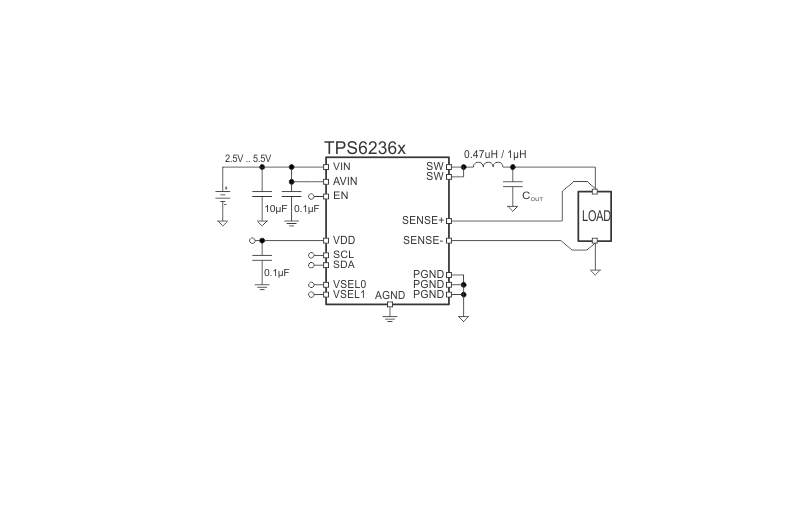

方框圖

1. 產品概述

TPS62363 是一款由 Texas Instruments 生產的同步降壓 DC-DC 轉換器，專為電池供電的便攜式應用而設計，如智能手機、平板電腦等。它提供了高達 3A 的峰值輸出電流，并具有 I2C 兼容接口和遠程電壓感應功能。

2. 主要特性

• ?高效率?：通過優化的開關頻率和同步整流技術，實現高效率轉換。
• ?可編程輸出電壓?：輸出電壓范圍 0.5V 至 1.77V，通過 I2C 接口以 10mV 步長可編程。
• ?動態電壓調節?：支持動態電壓調節（DVS），以滿足不同處理器性能點的需求。
• ?軟啟動和可編程斜率?：防止啟動時的浪涌電流，并提供可編程的電壓轉換斜率。
• ?多重保護?：包括過溫保護、輸入欠壓保護、過流保護等。

3. 功能描述

3.1 輸出電壓調節

• TPS62363 支持通過 I2C 接口編程輸出電壓，輸出范圍從 0.5V 至 1.77V，步長為 10mV。
• 提供四個預設輸出電壓寄存器，可通過專用硬件引腳快速切換。

3.2 動態電壓調節

• 支持動態電壓調節，可根據處理器性能需求快速調整輸出電壓。
• 內置的 DCS-Control? 架構實現快速且穩定的瞬態響應。

3.3 保護功能

• ?過溫保護?：內置兩級過溫監測，防止芯片過熱損壞。
• ?輸入欠壓保護?：當輸入電壓低于閾值時，自動關閉電源，保護電路不受損壞。
• ?過流保護?：監測電感電流，防止電流過大損壞電路。

4. 應用領域

• 智能手機、平板電腦、功能手機等便攜式設備。
• 任何需要高效率、可編程輸出電壓和動態電壓調節的電源管理應用。

5. 設計指南

文檔提供了詳細的設計指南，包括：

• ?輸入/輸出電容選擇?：推薦使用低 ESR 的陶瓷電容，以減少電壓紋波和噪聲。
• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。
• ?PCB 布局建議?：輸入/輸出電容和電感應盡可能靠近 IC，以減少寄生電感和電阻。同時，應避免高頻信號對敏感信號的干擾。

6. 封裝與訂購信息

TPS62363 提供 16 引腳 CSP 封裝（YZH），具體封裝類型和可訂購信息請參考數據手冊中的“封裝選項附錄”部分。

7. 注意事項

• 在設計過程中，應仔細選擇合適的電容、電感和布局方案，以確保電路的穩定性和性能。
• 在使用 I2C 接口編程時，應注意通信協議和時序要求。
• 在高功率應用場合，應注意散熱設計，以防止芯片過熱損壞。
