TPS51463 是一款完全集成的同步降壓穩壓器 使用 D-CAP+?。它用于高達 5V 的降壓系統。 尺寸非常寶貴，性能和優化的 BOM 是必不可少的。

TPS51463 完全支持 Intel Chief River 平臺，即 具有集成 2 位 VID 功能的 ULV/CPU 系統代理應用程序。
*附件：tps51463.pdf

TPS51463 還具有兩種開關頻率設置 （700 kHz 和 1 MHz），跳躍模式，預偏置啟動，可編程 外部電容器軟啟動時間/電壓轉換時間、輸出 放電、內部 VBST 開關、2V 基準 （±1%）、電源正常和 使。

TPS51463 采用 4 mm × 4 mm、24 引腳 QFN 封裝 封裝（符合 Green RoHs 標準且不含鉛），額定溫度范圍為 -40°C 至 85°C。

特性

• 具有 TI 專有 D-CAP+ 模式架構的集成 FET 轉換器
• 最少的外部零件數量
• 支持所有 MLCC 輸出電容器和 SP/POSCAP
• 自動跳過模式
• 可選 700kHz 和 1MHz 頻率
• 小型 4 mm × 4 mm、24 引腳 QFN 封裝

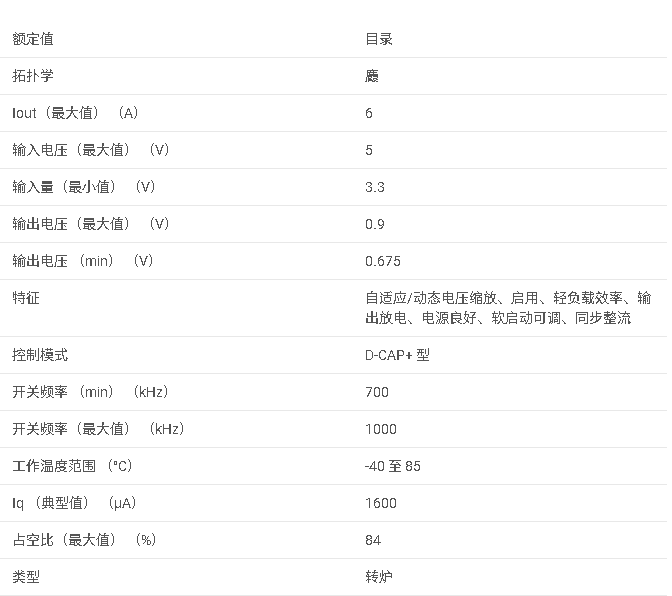

參數

方框圖

1. 產品概述

TPS51463 是一款由 Texas Instruments 生產的同步降壓 DC/DC 轉換器，專為低電壓應用設計。該器件集成了 FET，采用 D-CAP+? 模式，支持 MLCC 輸出電容，并具有 2 位 VID 功能，可實現輸出電壓的動態調整。TPS51463 提供兩種開關頻率（700kHz 和 1MHz）選擇，適用于需要高效率和小尺寸的電源管理系統。

2. 主要特性

• ?集成 FET?：減少外部元件數量，簡化設計。
• ?D-CAP+? 模式?：支持所有 MLCC 輸出電容，優化瞬態響應。
• ?2 位 VID?：支持輸出電壓的動態調整，滿足不同負載需求。
• ?可選開關頻率?：700kHz 和 1MHz 兩種頻率可選，優化性能與尺寸。
• ?自動跳脈沖模式?：輕載時自動降低開關頻率，提高效率。
• ?預偏置啟動?：支持預偏置輸出負載的平穩啟動。
• ?可編程軟啟動?：通過外部電容設置軟啟動時間和電壓過渡時間。

3. 應用領域

• 筆記本電腦和臺式電腦。
• Intel Chief River 平臺 ULV CPU 系統代理。
• 其他需要高效率、小尺寸電源管理的低電壓應用。

4. 功能描述

• ?D-CAP+? 自適應導通時間控制?：根據輸入和輸出電壓自動調整導通時間，維持近似恒定的開關頻率。
• ?非下垂配置?：提供平坦的負載調節特性，適用于需要緊密 DC 容差的系統。
• ?多重保護功能?：包括過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）和熱關斷保護。
• ?電源良好信號?：提供開漏電源良好輸出，用于監控輸出電壓狀態。

5. 設計指南

• ?輸出電壓設置?：通過 2 位 VID 輸入設置輸出電壓，具體對應關系參見數據手冊中的 VID 編碼表。
• ?電感選擇?：根據輸入電壓、輸出電壓和負載電流選擇合適的電感值，以優化瞬態響應和效率。
• ?電容選擇?：推薦使用 MLCC 電容作為輸出電容，以滿足 D-CAP+? 模式的要求。
• ?補償網絡設計?：根據應用需求設計適當的補償網絡，以確保電路的穩定性。
• ?PCB 布局?：遵循良好的 PCB 布局原則，減小寄生參數對電路性能的影響。

6. 封裝與訂購信息

TPS51463 采用 4mm × 4mm、24 引腳的 QFN 封裝，具體封裝類型和可訂購信息請參考數據手冊中的“封裝選項附錄”部分。

7. 注意事項

• 在設計過程中，應仔細考慮電感、電容的選擇和 PCB 布局，以確保電路的性能和穩定性。
• TPS51463 提供了多種保護功能，但在實際應用中仍需根據具體需求進行適當的配置和監控。
• 在使用過程中，應注意避免超過器件的額定工作條件，以防止損壞。
