TLV62130 器件是易于使用的同步降壓 DC-DC 轉換器，針對高功率密度應用進行了優化。典型的 2.5 MHz 高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 5.5V 的輸出電壓下支持高達 3A 的連續輸出電流（在 100% 占空比模式下）。
*附件：tlv62130.pdf

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或跟蹤配置運行。通過配置 Enable 和 open-drain power good 引腳，也可以進行電源排序。

在省電模式下，這些器件的靜態電流約為 19 μA，來自 V 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件采用 3 mm × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍：3 V 至 17 V
• 高達 3A 的輸出電流
• 0.9 V 至 5.5 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 19 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 有關改進的功能集，請參閱TPS62130
• Pin to Pin 與 TLV62150 兼容
• 采用 3mm × 3mm VQFN-16 封裝

參數

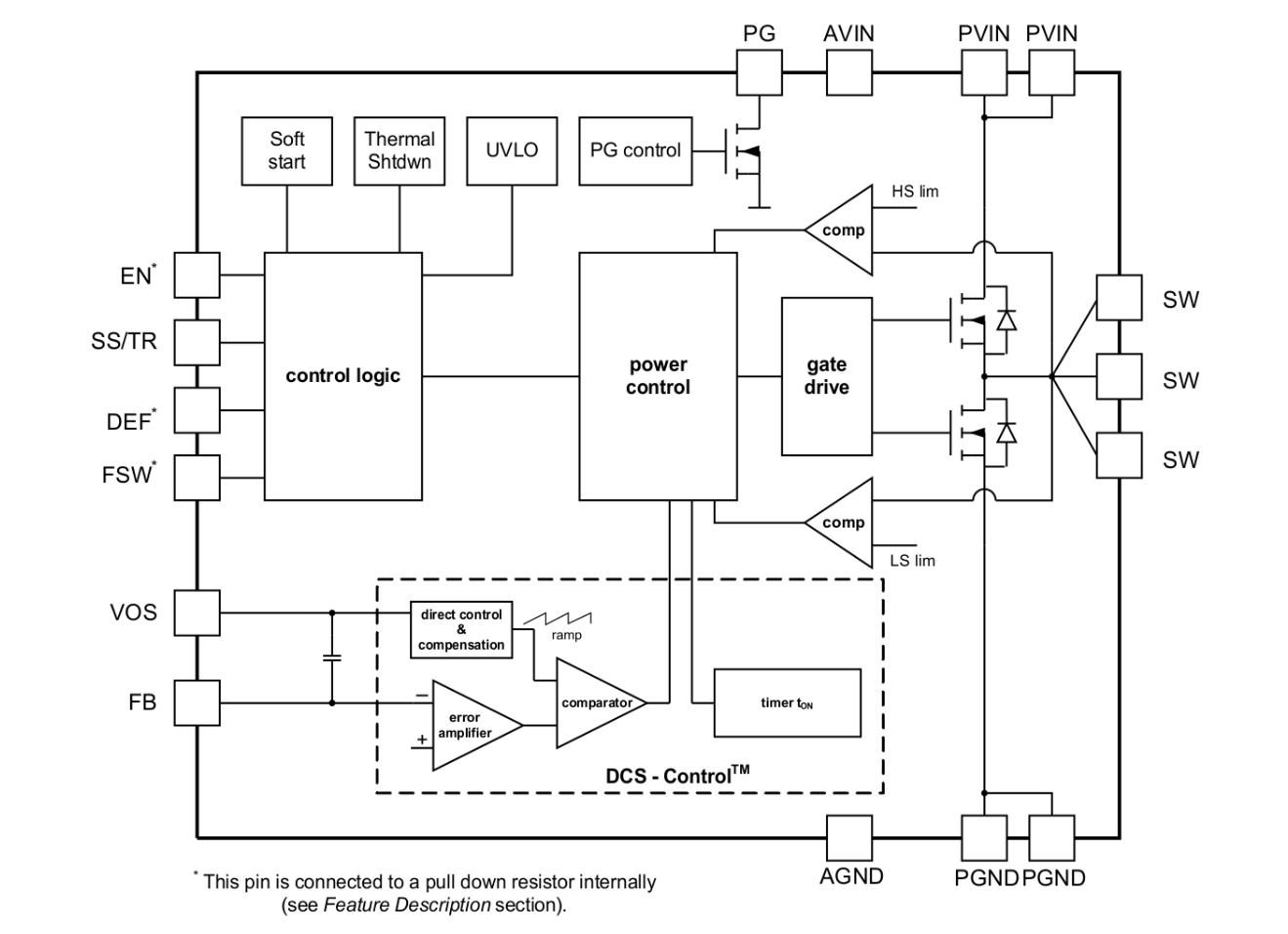

方框圖

一、概述

TLV62130系列器件是德州儀器（Texas Instruments）生產的高性能同步降壓轉換器，提供寬輸入電壓范圍（3V至17V）和高達3A的輸出電流。這些器件采用DCS-Control?拓撲結構，具有高效率、快速瞬態響應、可編程軟啟動和跟蹤、無縫功率節省模式過渡等特性。它們適用于多種應用，包括標準12V電源軌、POL電源、電機驅動、移動PC、平板電腦、調制解調器、相機、電視和機頂盒等。

二、主要特性

• ?寬輸入電壓范圍?：3V至17V，適用于多種電源系統。
• ?高輸出電流?：可達3A，滿足高功率需求應用。
• ?可編程輸出電壓?：通過外部電阻分壓器可調，范圍從0.9V至5.5V。
• ?DCS-Control?拓撲?：結合滯環、電壓模式和電流模式控制的優點，提供快速瞬態響應和高效率。
• ?無縫功率節省模式?：在輕載時自動進入，降低開關頻率和靜態電流消耗，保持高效率。
• ?可編程軟啟動和跟蹤?：通過SS/TR引腳實現，支持輸出電壓的平滑啟動和跟蹤。
• ?電源良好輸出?：提供開漏輸出，用于監控輸出電壓狀態。
• ?熱關斷和短路保護?：防止器件過熱和短路損壞。
• ?小封裝?：采用3mm×3mm的16引腳VQFN封裝，節省板上空間。

三、引腳配置與功能

TLV62130系列器件包含16個引腳，主要引腳功能如下：

• ?AGND?：模擬地，必須連接到裸露的熱焊盤和公共地平面。
• ?AVIN?：控制電路的供電電壓，與PVIN連接相同電源。
• ?DEF?：輸出電壓縮放引腳，低電平為標稱電壓，高電平為標稱電壓+5%。
• ?EN?：使能輸入，高電平使能，低電平禁用。
• ?FB?：電壓反饋引腳，連接電阻分壓器以設置輸出電壓。
• ?FSW?：開關頻率選擇引腳，低電平約2.5MHz，高電平約1.25MHz。
• ?PG?：電源良好輸出，開漏輸出，需要上拉電阻。
• ?PGND?：功率地，必須連接到裸露的熱焊盤和公共地平面。
• ?PVIN?：功率級的供電電壓，與AVIN連接相同電源。
• ?SS/TR?：軟啟動/跟蹤引腳，連接外部電容設置內部電壓參考上升時間。
• ?SW?：開關節點，連接到內部MOSFET開關和電感器。
• ?VOS?：輸出電壓感測引腳，連接控制環電路。
• ?裸露的熱焊盤?：必須連接到AGND和PGND，以實現適當的功率耗散和機械可靠性。

四、應用與實現

• ?設計要求?：根據應用需求選擇合適的輸入電壓、輸出電壓、輸出電流和開關頻率等參數。
• ?外部組件選擇?：包括電感器、輸入和輸出電容器的選擇，這些組件對轉換器的性能和穩定性至關重要。
• ?布局指導?：建議將輸入和輸出電容器以及電感器盡可能靠近IC放置，以減少寄生電感和電阻。同時，注意敏感信號線的布局和噪聲隔離。
• ?熱考慮?：由于功率密度高，需要注意散熱設計，可以通過改善PCB設計、增加熱耦合和使用散熱片等方法來提高熱性能。

五、文檔與支持

• ?技術文檔?：包括數據手冊、用戶指南和應用筆記等，提供了詳細的技術規格、設計指南和應用示例。
• ?WEBENCH?工具?：TI提供的在線設計工具，可幫助用戶快速生成定制化的電源設計方案，并提供實時定價和組件可用性信息。
• ?社區資源?：TI的E2E?在線社區提供工程師之間的交流平臺，用戶可以提問、分享知識和解決問題。

六、封裝與訂購信息

TLV62130系列器件提供多種封裝選項和訂購代碼，用戶可以根據具體需求選擇合適的封裝和訂購代碼。封裝信息包括封裝類型、引腳數、封裝尺寸、載帶和卷盤尺寸等詳細參數。

綜上所述，TLV62130系列DC-DC降壓轉換器以其寬輸入電壓范圍、高輸出電流、可編程特性和小封裝等優勢，適用于多種高性能電源管理應用。
