芯片燒錄領導者昂科技術在發布新版本燒錄軟件的同時，同步宣布新增了多款兼容的芯片型號，包括中微半導體的車規微控制器BAT32A6300KC32NA。目前，此芯片已實現與昂科AP8000通用編程器的全面適配，這一進展顯著增強了AP8000系列設備對芯片的兼容能力。
BAT32A6300KC32NA符合AEC-Q100 Grade 1汽車產品標準，-40~125℃工作環境溫度，支持32Pin的QFN封裝。本產品采用高性能的ARM Cortex -M0+的32位RISC內核，最高可工作于64MHz，采用高速的嵌入式閃存(SRAM最大4KB，程序/數據閃存最大32KB)。BAT32A6300KC32NA集成I2C、SPI、UART、LIN2.2等總線等多種標準接口，集成12bit A/D轉換器、溫度傳感器、12bit D/A轉換器、比較器，可編程增益放大器。集成多種高級定時器模塊，1通道SysTick定時器、9通道16bit定時器、看門狗定時器等功能，并集成高壓LDO，LIN收發器等。
BAT32A6300KC32NA還具有出色的低功耗性能，支持睡眠和深度睡眠兩種低功耗模式，設計靈活，其運行功耗為80uA/MHz@64MHz，在深度睡眠模式下其功耗僅為42uA。集成事件聯動控制器，可實現硬件模塊之間的直接連接，無需CPU的干預，比使用中斷響應速度更快。
BAT32A6300KC32NA集成LDO，LIN收發器，并以優秀的可靠性、豐富的集成外圍功能以及出色的低功耗性能，從而更專注于汽車電子相關的開關、門、窗、燈、傳感器、電機等應用。

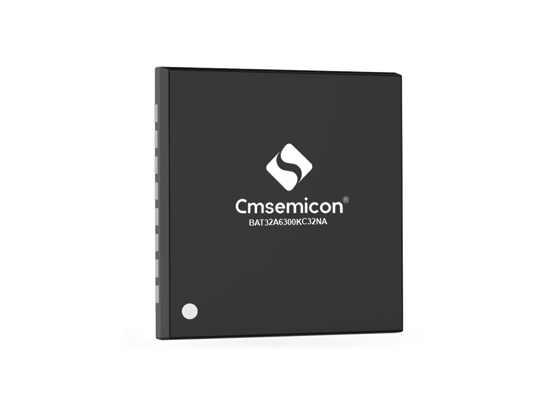

BAT32A6300KC32NA

功能
? 超低功耗工作環境
– 電源電壓范圍：5.5V~28V
– 溫度范圍：-40℃到125℃
– 低功耗模式：睡眠模式，深度睡眠模式
– 運行功耗：80uA/MHz@64MHz
– 深度睡眠模式下功耗：42uA(MCU休眠，LDO保持5V輸出)
? 內核
– ARM?32-bitCortex?-M0+CPU
– 工作頻率：32KHz~64MHz
? 存儲器
– 32KB Flash存儲器，程序與數據存儲共享
– 4KB SRAM存儲器，附帶奇偶校驗
? 電源和復位管理
– 內置上電復位(POR)電路
– 內置電壓檢測(LVD)電路(門限電壓可設)
? 時鐘管理
– 內置高速發振器，精度(±1%)?？商峁?MHz~64MHz系統時鐘
– 內置15KHz低速振蕩器
– 支持1MHz~20MHz外部晶體振蕩器
? 乘法器/除法器模塊
– 乘法器：支持單周期32bit乘法運算
– 除法器：支持32bit有符號整數除法運算，僅需4或8個CPU時鐘周期完成一次運算
? 增強型DMA控制器
– 中斷觸發啟動
– 傳送模式可選(正常傳送模式，重復傳送模式，塊傳送模式以及鏈傳送模式）
– 傳送源/目的領域為全地址空間范圍可選
? 聯動控制器
– 能將事件信號鏈接到一起，實現外圍功能的聯動
– 事件輸入20種，事件觸發9種
? 豐富的模擬外圍
– 12位精度ADC轉換器，轉換速率1.42Msps，外部模擬通道數10個，帶溫度傳感器，支持單通道轉換模式和多通道掃描轉換模式。轉換范圍：0 到VREF(1.45V/2.4V/Vcap可選)
– 12位精度D/A轉換器， 2通道模擬輸出，實時輸出功能，輸出到內部比較器的電壓范圍：0~VREF，(VREF=1.45V/2.4V/Vcap)；輸出到管腳的電壓范圍：0.3V~Vcap-0.3V
– 比較器(CMP)，內置2通道比較器，輸入源可選，基準電壓可選擇12bitDAC輸出電壓或內部基準電壓(1.45V/2.4V可選)
– 可編程增益放大器(PGA)，內置1通道PGA，配備兩組外部輸入管腳，可由控制分時復用，可設置1/2.5/4/8/10/16/32倍增益，偏置電壓：1.45V、2.4V、Vcap/2可選
? 輸入/輸出端口
– I/O端口：26個
– 能進行N溝道漏極開路、TTL輸入緩沖、內部上拉的切換
– 內置時鐘輸出/蜂鳴器輸出的控制電路
? 串行兩線調試器(SWD)
? 豐富的定時器
– 16位定時器：9通道
– 看門狗定時器(WWDT)：1個
– SysTick定時器
? 豐富靈活的接口
– 串行通訊單元2個：每單元可以自由配置成1通道標準UART、1通道SPI或1通道簡易I2C(其中單元0的UART0支持軟件LIN通訊)
– LIN：1通道(硬件支持LIN2.2協議，兼容LIN2.x協議，同時支持SAEJ2602協議規范
– IrDA：1通道
– 標準I2C：1通道，支持從機雙地址
– SPI：1通道
? 集成LIN收發器，符合LIN 2.x/ SAE J2602協議規范
? 集成5V LDO，可為內部MCU及外部器件提供電源，輸入電壓5.5~28V
? 安全功能
– 符合IEC/UL 60730相關標準
– 異常存儲空間訪問報錯
– 支持RAM奇偶校驗
– 支持硬件CRC校驗
– 支持重要SFR保護，防止誤操作
– 128位唯一ID號
– Debug模式下的Flash二級保護（Level1：只能進行flash全領域擦除，不能讀寫；Level2：仿真器連接無效，不可對flash操作）
? 封裝
– QFN32

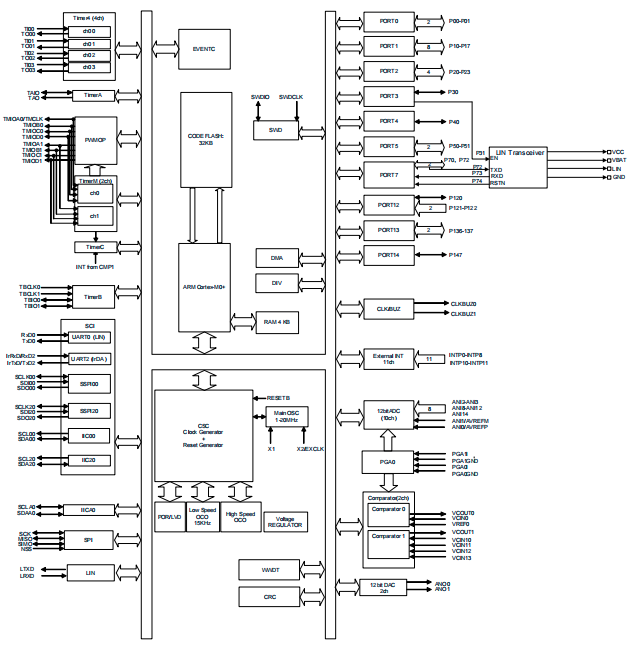

結構框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋中微半導體全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋長江存儲, ASR, XTX, ambiq, LATTICE等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
