LMR24210 同步整流降壓轉換器具有實現高效且具有成本效益的降壓穩壓器所需的所有功能。它能夠以低至 0.8 V 的輸出電壓為負載提供 1 A 電流。雙 N 通道同步 MOSFET 開關允許低元件數量，從而降低復雜性并最大限度地減小電路板尺寸。
*附件：lmr24210.pdf

與大多數其他 COT 穩壓器不同，LMR24210 不依賴輸出電容器 ESR 來實現穩定性，并且設計為與陶瓷和其他極低 ESR 輸出電容器配合得非常好。它不需要環路補償，可實現快速的負載瞬態響應和簡單的電路實現。由于輸入電壓和導通時間之間的反比關系，工作頻率幾乎保持恒定，而線路變化。工作頻率可從外部編程，最高可達 1 MHz。保護功能包括 V抄送欠壓鎖定、輸出過壓保護、熱關斷和柵極驅動欠壓鎖定。LMR24210采用小型 DSBGA 扁平芯片級封裝。

特性

• 輸入電壓范圍為 4.5 V 至 42 V
• 輸出電壓范圍為 0.8 V 至 24 V
• 輸出電流高達 1 A
• 集成低 R DS（開啟） 實現高效率的同步 MOSFET
• 高達 1 MHz 的開關頻率
• 低電平關斷 I Q ，25 μA（典型值）
• 可編程軟啟動
• 無需環路補償
• 采用 ERM 架構的 COT
• 微型整體解決方案可降低系統成本
• 集成同步 MOSFET 可在低輸出電壓下提供高效率
• 采用低 ESR 電容器時保持穩定
• 28 焊球 DSBGA 封裝

參數

方框圖

一、產品概述

• ?產品名稱?：LMR24210
• ?類型?：42V輸入，1A降壓電壓調節器
• ?特點?：集成低RDS(ON)同步MOSFETs，高達1MHz的開關頻率，無需環路補償，恒定導通時間（COT）控制，適用于空間受限的應用。

二、主要特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電壓范圍?：0.8V至24V可調
• ?輸出電流?：最大1A
• ?開關頻率?：高達1MHz，可外部編程
• ?低關機電流?：典型值為25μA
• ?保護功能?：VCC欠壓鎖定、輸出過壓保護、熱關斷、柵極驅動欠壓鎖定
• ?封裝?：28焊球DSBGA（3.676×2.48mm）

三、應用領域

• 點負載轉換（從5V、12V和24V電源軌）
• 空間受限的應用
• 工業分布式電源應用
• 功率計

四、功能描述

• ?COT控制架構?：基于比較器和單穩態定時器，實現快速負載瞬態響應和簡單電路實現。
• ?集成同步MOSFETs?：提高轉換效率，尤其是在低輸出電壓時。
• ?軟啟動功能?：通過外部電容實現輸出電壓的逐漸上升，減少啟動應力。
• ?熱關斷保護?：防止因過熱導致的器件損壞。
• ?過壓和欠壓保護?：確保輸出電壓和輸入電壓在安全范圍內。

五、電氣特性

• ?VCC輸出電壓?：標稱6V，具有欠壓鎖定功能。
• ?MOSFET導通電阻?：主MOSFET典型值為0.18Ω至0.375Ω，同步MOSFET典型值為0.11Ω至0.225Ω。
• ?軟啟動電流?：8μA內部電流源。
• ?電流限制?：內部設定電流限制為1.8A。
• ?熱關斷溫度?：典型值為165°C，具有20°C的遲滯。

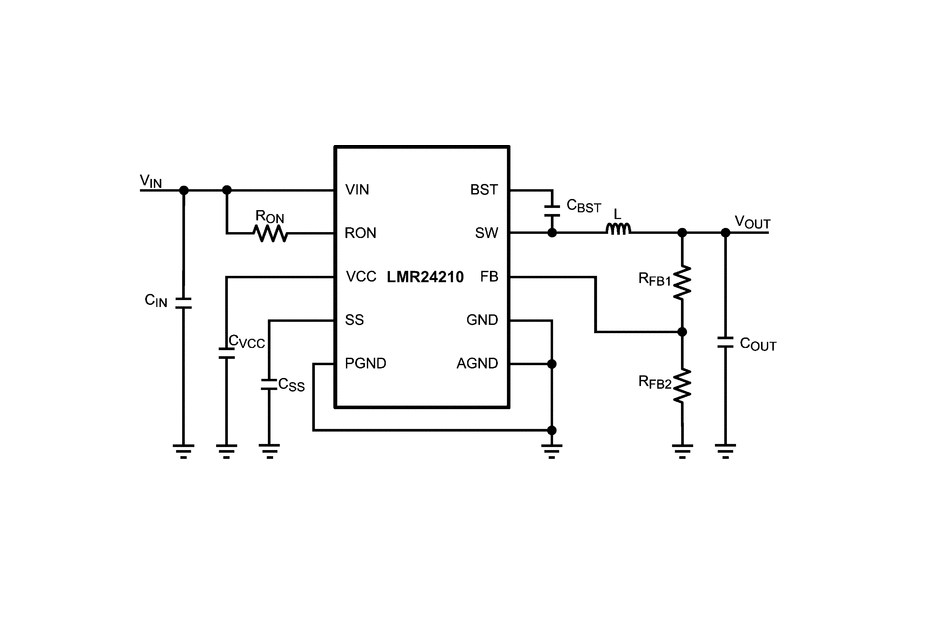

六、典型應用

• ?電路圖?：提供了典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻和軟啟動電容的選擇指南。
• ?設計工具?：建議使用TI的WEBENCH Power Designer工具進行自定義設計，以優化效率、占用空間和成本。

七、布局考慮

• ?元件布局?：關鍵元件（如輸入電容、輸出電容、電感、反饋電阻和軟啟動電容）應盡可能靠近LMR24210的相應引腳，以減少噪聲和干擾。
• ?散熱管理?：通過合理的PCB布局和增加銅跡線厚度來提高散熱性能。
