采用熱增強型 VQFN 封裝的TPS54623是一款功能齊全的 17V、6A 同步降壓轉換器，通過高效率并集成高側和低側 MOSFET，針對小型設計進行了優化。通過電流模式控制（減少元件數量）和選擇高開關頻率（減少電感器的占用空間），可以進一步節省空間。

輸出電壓啟動斜坡由 SS/TR 引腳控制，允許作為獨立電源運行或在跟蹤情況下運行。通過正確配置 enable 和 open drain power good 引腳，也可以進行電源排序。
*附件：tps54623.pdf

高側 FET 上的逐周期電流限制可在過載情況下保護器件，并通過低側拉電流限制來防止電流失控。還有一個低側灌電流限制，用于關閉低側 MOSFET，以防止過大的反向電流。如果過流情況持續的時間超過預設時間，將觸發打嗝保護。當芯片溫度超過熱關斷溫度時，熱打嗝保護會禁用器件，并在內置熱關斷打嗝時間后再次啟用該器件。TPS54623 在較高負載條件下以連續電流模式 （CCM） 運行，同時跳過脈沖以提高輕負載時的效率。

特性

• 集成 26 mΩ、19 mΩ MOSFET
• 分離電源軌：1.6 V 至 17 V（PVIN）
• 200 kHz 至 1.6 MHz 開關頻率
• 具有 Pulse Skip 的輕負載效率
• 與 External Clock 同步
• 0.6 V ±1% 電壓基準過溫
• 2μA 低關斷靜態電流
• 單調啟動至預偏置輸出
• –40°C 至 150°C 工作結溫范圍
• 可調慢啟動和電源排序
• 用于欠壓和過壓的電源良好輸出監視器
• 可調輸入欠壓鎖定

參數

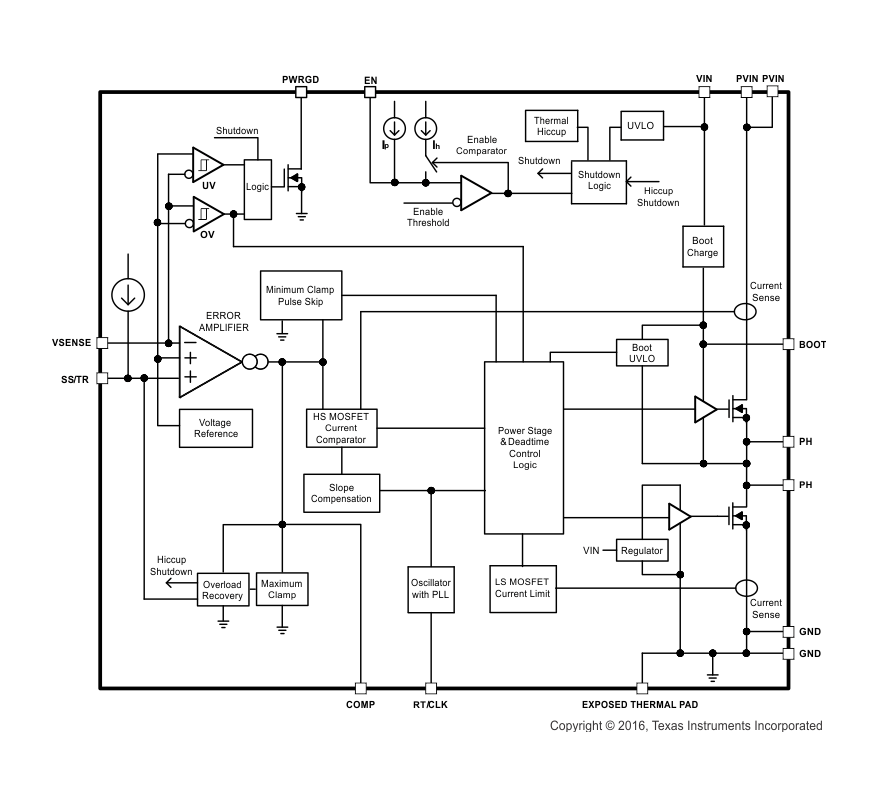

方框圖

一、產品概述

• ?產品名稱?：TPS54623
• ?類型?：4.5V至17V輸入，6A同步降壓SWIFT?轉換器
• ?特點?：高效率、輕載效率、熱關斷保護、過流保護、可調軟啟動、電源良好輸出監視

二、主要特性

• ?輸入電壓范圍?：4.5V至17V
• ?輸出電壓范圍?：1.6V至17V（PVIN引腳），0.6V（最低）
• ?輸出電流?：最大6A
• ?開關頻率?：200kHz至1.6MHz可調
• ?封裝?：VQFN（RHL）14引腳封裝
• ?工作溫度范圍?：-40°C至150°C

三、應用領域

• ?高密度分布式電源系統?
• ?高性能點負載調節?
• ?寬帶、網絡和光通信基礎設施?

四、功能描述

• ?集成MOSFET?：內置26mΩ（高側）和19mΩ（低側）MOSFET
• ?輕載效率?：采用脈沖跳過模式提升輕載效率
• ?同步時鐘?：可同步至外部時鐘
• ?單調啟動?：支持預偏置輸出的單調啟動
• ?電源良好輸出?：監視欠壓和過壓
• ?可調輸入欠壓鎖定?：通過外部電阻調整

五、電氣特性

• ?電壓參考?：0.6V ±1%
• ?關機靜態電流?：低至2μA
• ?軟啟動時間?：通過外部電容可調
• ?過流保護?：高側和低側均有過流保護
• ?熱關斷?：超過175°C時關斷，低于165°C時恢復

六、封裝與訂購信息

• ?封裝類型?：VQFN（RHL）14引腳封裝
• ?訂購信息?：提供多種封裝選項和數量選擇，具體見數據手冊中的訂購信息部分

七、設計指南

• ?輸出電壓設置?：通過電阻分壓器設置，推薦使用1%或更好精度的電阻
• ?輸出電感選擇?：根據輸出電流和紋波要求選擇合適的電感值
• ?輸出電容選擇?：滿足負載瞬態和輸出紋波要求，推薦使用陶瓷電容
• ?輸入電容選擇?：至少4.7μF的陶瓷電容
• ?自舉電容?：0.1μF陶瓷電容
• ?軟啟動電容?：根據所需的軟啟動時間選擇電容值

八、布局考慮

• ?功率路徑?：將VIN、VOUT和PH引腳的走線放在頂層
• ?地平面?：頂層大面積鋪地，并通過過孔與內層地平面連接
• ?高頻信號路徑?：盡量減小環路面積，如輸入旁路電容和輸出濾波電容的連接
• ?熱管理?：通過過孔將暴露的熱焊盤與地平面連接，以提供良好的熱路徑
