Texas Instruments TAA5412-Q1立體聲音頻模數轉換器 (ADC) 是一款雙通道高性能音頻ADC，支持高達10VRMS 的模擬輸入信號，動態范圍為112dB。TAA5412-Q1支持單端和差分輸入配置，支持具有AC和DC耦合選項的線路和麥克風輸入。該設備具有可編程麥克風偏置、集成高壓和輸入診斷電路，可直接連接基于麥克風的汽車系統，并具有用于直接耦合輸入的完全故障診斷功能。TAA5412-Q1使用外部低電壓3.3V電源集成高效升壓轉換器，產生高壓麥克風偏置。該設備可使用外部高壓電源 (HVDD) 創建麥克風偏置，該電源是系統中任何現成的電源。

數據手冊：*附件：Texas Instruments TAA5412-Q1立體聲音頻ADC數據手冊.pdf

Texas Instruments TAA5412-Q1集成了可編程通道增益、低抖動鎖相環 (PLL)、數字音量控制、可編程高通濾波器 (HPF)、雙四路濾波器以及具有低和超低延遲濾波器模式的抽取濾波器。它允許高達768 kHz的采樣率。TAA5412-Q1支持I^2^S、時分多路復用 (TDM) 或左對齊 (LJ) 音頻格式。可通過I^2^C或SPI接口對其進行控制。得益于這些集成的高性能特性和3.3V單電源供電，TAA5412-Q1設備非常適合用于可擴展、空間受限的汽車系統。

特性

• 符合汽車應用類AEC-Q100標準，溫度等級1：-40°C ≤ TA ≤ +125°C
• ADC性能
  • 線路/麥克風差分輸入動態范圍：112dB
  • 差分輸入THD+N：-99dB
  • 通道求和模式支持高SNR：114dB
• ADC輸入電壓
  • 差分10VRMS 滿量程輸入
  • 單端、5VRMS 滿量程輸入
• ADC采樣率 (f S ) = 4kHz至768kHz
• 可編程麥克風偏置（3 V至10 V）
  • 集成高效升壓轉換器
  • （帶外部高壓HVDD電源）
• 可編程麥克風輸入故障診斷
  • 開路輸入或短路輸入
  • 接地短路、MICBIAS或VBAT
  • MICBIAS過流保護
• 多達4個錄音通道
  • 雙通道模擬+雙通道數字
  • 單通道模擬+三通道數字
  • 4通道數字
• 低延遲和超低延遲抽取濾波器選項
• 可編程HPF和雙四路數字濾波器
• 自動增益控制器 (AGC)
• 可編程通道設置
  • -80 dB至47 dB數字音量控制
  • 增益校準，分辨率為0.1 dB
  • 相位校準，分辨率為325.5 ns
• ADC通道增益和相位校準
• I^2^C或SPI控制
• 音頻串行數據接口
  • 格式：TDM、I^2^S或左對齊 (LJ)
  • 字長度：16、20、24或32位
  • 總線控制器和目標模式
• 可編程PLL，實現靈活計時
• 低功耗模式：<18.5mW（雙通道記錄）
• 單電源運行AVDD：3.3 V
• I/O電源運行：3.3 V、1.8 V或1.2 V

應用

• 電器，包括高能效產品
• 電表和電網
• 電源
• 工廠自動化
• 樓宇自動化
• 照明
• 電機驅動器

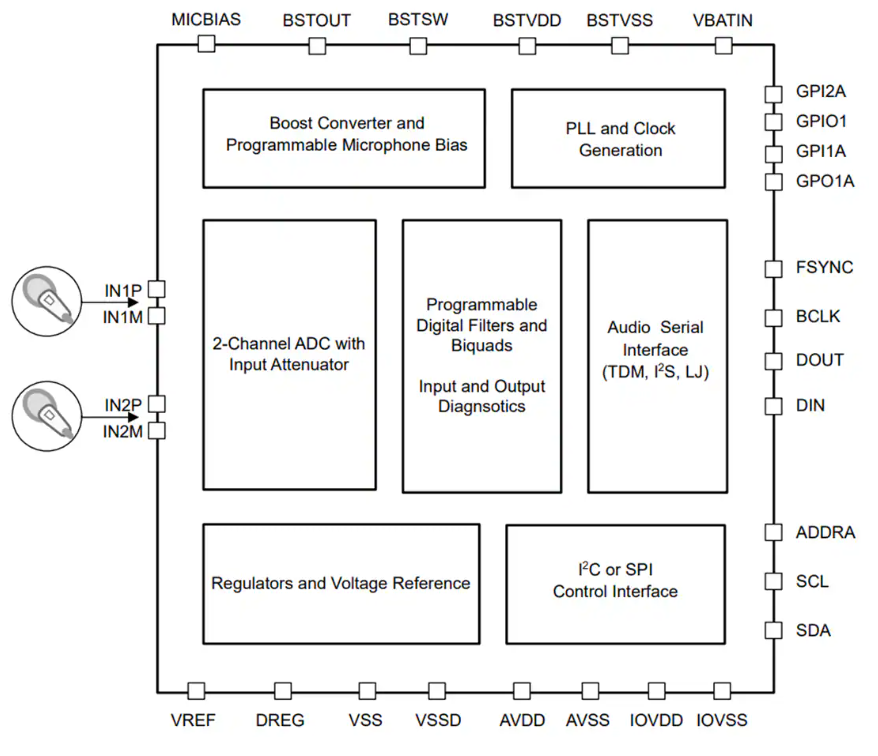

簡化框圖
