前言：

6月26日，廣州眺望電子作為龍芯硬件生態在大灣區的核心合作伙伴，在北京中關村國際創新中心舉行的2025 龍芯產品發布會暨用戶大會上登臺展示基于龍芯 2K3000核心板、工控板、工控機等產品。其中2K3000核心板的緊湊設計備受關注，下面為大家剖析一下其中的參數與設計。

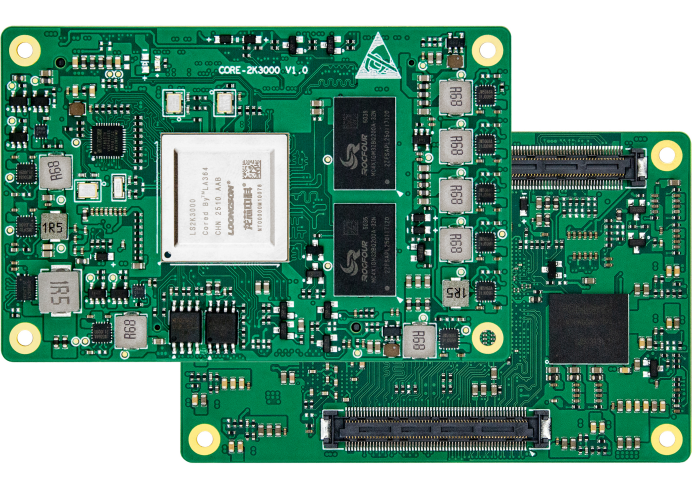

先貼個2K3000核心板正反面大圖

TOP面可見關鍵元器件如下：

• 2K3000 CPU
• 2PCS LPDDR4顆粒，
• YT8531 裕太微千兆PHY芯片
• 10路DC-DC分立電源
• 可見2PCS Nor Falsh
•
  BOTTOM面可見關鍵元器件如下：
• COMe Type10 220Pin連接器

• BTB 自定義 120Pin連接器

• eMMC存儲顆粒


一、核心板參數

“2K3000處理器，采用100%自主的LoongArch架構，集成8個LA364E 處理器核，主頻可達 2.4GHz，單核性能出色，對標Cortex - A76級別的ARM處理器。內部集成了第二代LG200 GPU，支持AI運算。豐富的接口資源，包括高速接口如PCIe3.0、SATA3.0、USB 3.1，以及其他常用通訊接口如USB 2.0、GMAC、CANFD、UART等。”

如上CPU性能報道滿天飛的情況下，讓我們看看真正產品化后的2K3000核心板能否提供多少引腳資源給用戶。

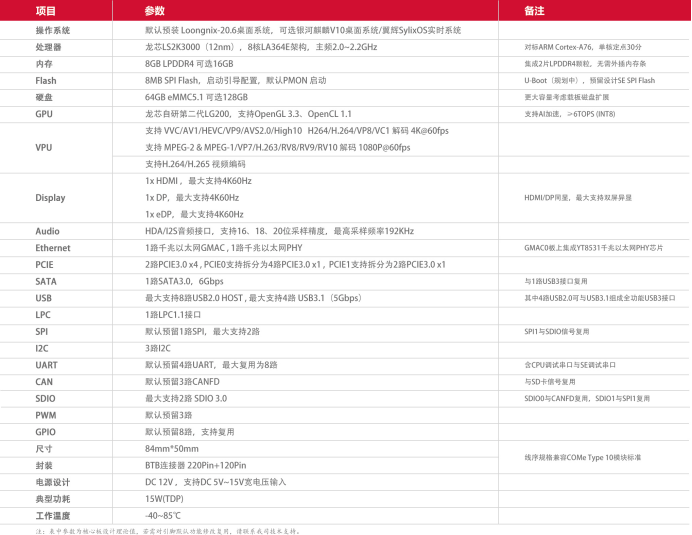

表1.1 2K3000核心板參數

作為方案先行者，為諸位解析如下幾個特性：

1、CPU支持64 位 DDR4 接口， 可配置成 2 個 32 位 LPDDR4/DDR4。在DDR4宣布停產的階段下，LPDDR4顆粒的選用真正給2K3000的市場注入了一支強心針；

2、沿襲之前龍芯2號處理器的啟動方式，當前默認支持PMON啟動，后續也將努力完成U-Boot引導啟動版本，敬請關注；

3、2路PCIE3.0 x4通道，支持PCIE0拆分為4路PCIE3.0 x1，PCIE1拆分為2路PCIE3.0 x1，最大為6通道PCIE3.0 x1組合，請留意；

4、全功能USB3接口需要組合USB2.0 HOST及USB3.1 gen1，數量不弱于桌面PC處理器；

5、SPI/I2C/CAN/UART資源滿足工業控制中設備連接交互與數據傳輸?shù)亩鄻踊枨螅囟▓鼍跋驴梢钥紤]引腳資源復用或擴展得到更多UART串口。

6、5~15V的寬電壓供電，15W左右的典型工作功耗，刷新大家對于龍芯以及國產化方案高能耗的認知。

2K3000重新定義了工控嵌入式處理器的性能邊界，由此可見不凡。

二、核心板設計解析

如上為CPU性能參數的解析，核心板設計帶大家好好挖掘一下。

2.1創新型COMe Type10兼容封裝

初見2K3000芯片資料，COM Express標準便成為立項會議之焦點，不能說像，簡直一模一樣。多余引腳資源的保留與否，成了橫亙在眾人心頭的重點。最終，秉著先難后易，先苦后甜的奮斗精神，寧可增加成本，增加項目周期，為了最終工控用戶能更好，更快，更靈活的將2K3000應用于項目落地中，無論多難，我們必將克服。

如上則是創新型COMe Type10兼容封裝的來源，無論是結構尺寸、引腳線序、安裝位置，左側連接器與PCB便成了真正意義上的COMe Type10模組，多余的以太網，DP，PCIE, CAN等資源則采用自定義線序的120Pin連接器保障，成為當前唯一的全功能信號版本。
該設計帶來的難度，經過專業PCB工程12層的Layout走線得以實現。

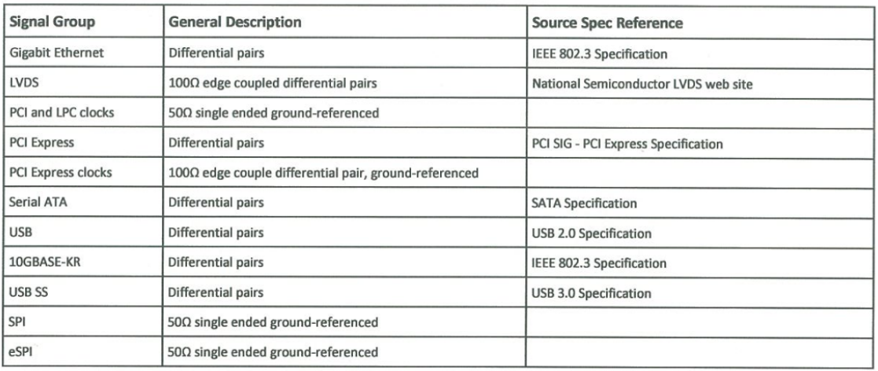

該然，高速信號，差分信號等阻抗匹配，信號完整性也高標準，嚴要求控制。

2.2工控用戶快速上手

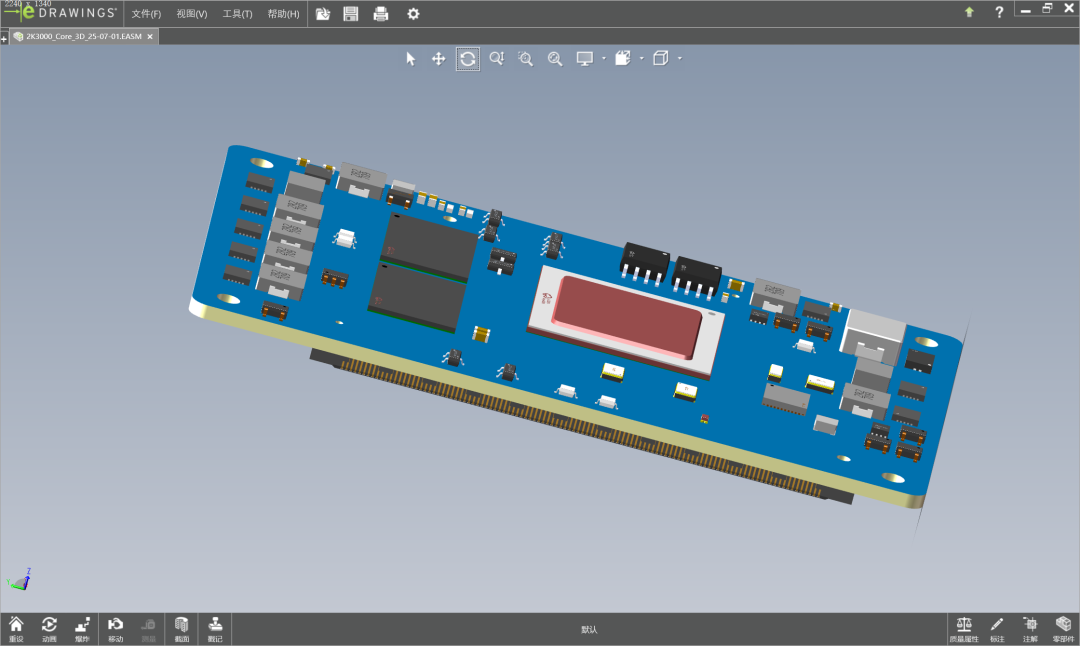

2K3000核心板采用全國產物料選用簡化電源電路設計，降低成本；滿足-40~85℃工作環境溫度；滿足國產自主可控要求，在二次開發中，資料作為關鍵，除了基礎的軟件開發資料外，硬件的圖紙及模型提供可以大大加速開發周期。

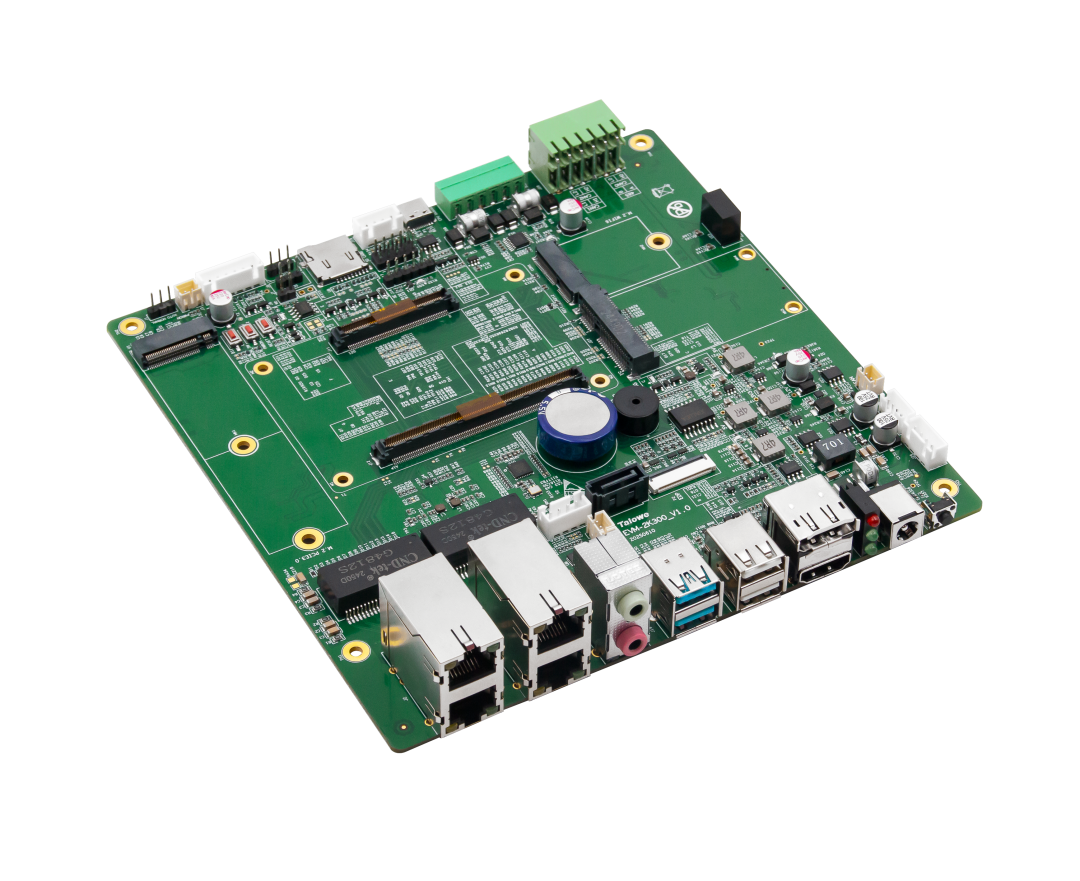

提供基于2K3000的Mini-ITX主板，工業二級EMC防護設計，以及電源浪涌靜電、過流過壓、短路等保護等。接口功能齊全，前后雙面對外接口，NUC或工控機皆可零基礎上手。

同時，可選配外設有：

• 2K3000核心板存儲容量定制；
• 鼎橋MiniPCIe 5G/4G模組；
• WiFi6&BT模組；
• 26~32TOPS加速棒；
• 12寸eDP液晶套件；
• PCIE NVME或SATA固態硬盤；


2.3軟件生態共建

眺望電子已與SylixOS翼輝實時操作系統，以及麒麟軟件達成系統適配意向，與產業鏈上下游企業協同開展軟件適配與系統集成開發，推動“硬件芯片-軟件應用”全鏈路自主可控。
