Texas Instruments DAC60516 16通道12位數模轉換器（DAC）是一款12位、低功耗、16通道緩沖電壓輸出DAC。DAC60516包含一個2.5V、15ppm/°C內部基準，在大多數應用中無需外部精密基準。用戶可選的增益配置可提供2.5V或5V滿量程輸出電壓。DAC60516采用單電源供電。

數據手冊：*附件：Texas Instruments DAC60516 16通道12位數模轉換器數據手冊.pdf

通過支持SPI和I^2C^的串行接口與DAC60516進行通信，時鐘速率高達50MHz（SPI寫入器件期間）。VIO引腳支持1.7V至5.5V串行接口操作。DAC60516靈活接口支持與各種行業標準微處理器和微控制器配合使用。

Texas Instruments DAC60516采用小型WQFN封裝，工作溫度范圍為-40°C至+125°C。

特性

• 性能
  • INL：±1LSB（12位分辨率時最大值）
  • TUE：FSR最大值的±0.15%
• 集成2.5 V精密內部基準
  • 初始精度：±2.5mV（最大值）
  • 漂移：15ppm/°C（典型值）
• 靈活的配置選項
  • 用戶可選增益為2倍或1倍
  • 復位至零量程
  • 清除輸出功能
• 高驅動能力：50mA、0.5V（電源軌）
• 寬工作范圍
  • 電源范圍：2.7 V至5.5 V
  • 溫度范圍：-40°C至+125°C
• SPI和I^2C^接口，工作電壓范圍為1.7V至5.5V
  • SPI：4線接口
  • I ^2C^ ：四個目標地址
• 4mm×4mm、28引腳WQFN小型封裝

應用

• 光學模塊
• 直流間互連
• 模擬輸出模塊

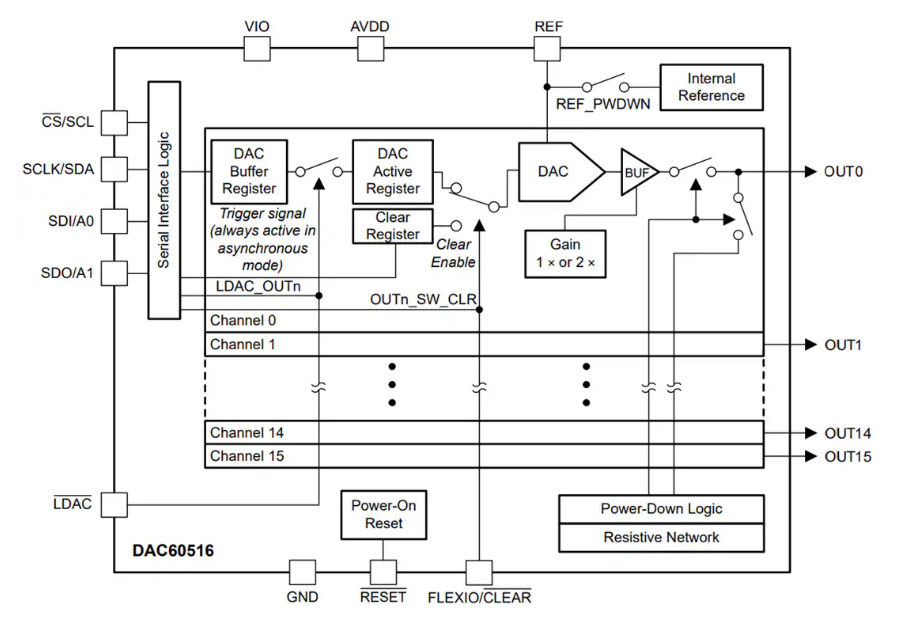

功能框圖
