Texas Instruments SN74LV8T240-EP八通道反相緩沖器/驅動器數據手冊
Texas Instruments SN74LV8T240-EP八通道反相緩沖器/驅動器包含八個獨立的反相線路驅動器，具有3態輸出。每個通道執行正邏輯布爾函數Y = A。這些通道分為四組，其中一個OE引腳控制每個通道。輸出可通過在相關OE引腳上施加高電平進入Hi-Z狀態。Texas Instruments SN74LV8T240-EP設備采用金接合線，溫度范圍為 –55至+105°C，采用錫鉛引線涂層。
特性
- 寬工作電壓范圍：1.65V至5.5V
- 5.5V容限輸入引腳
- 單電源電壓轉換器
- 上行轉換
- 1.2V至1.8V
- 1.5V至2.5V
- 1.8V-3.3V
- 3.3V至5.0V
- 降壓轉換
- 5.0V、3.3V、2.5V至1.8V
- 5.0V、3.3V至2.5V
- 5.0 V 至 3.3 V
- 上行轉換
- 5V或3.3V V
CC時，速率高達150Mbps - 支持標準功能引腳分配
- 閉鎖性能超過250 mA，符合JESD 17標準
- 支持國防和航空航天應用
- 受控基線
- 唯一組裝/測試廠
- 唯一制造廠
- 延長的產品壽命周期
- 產品可追溯性
應用

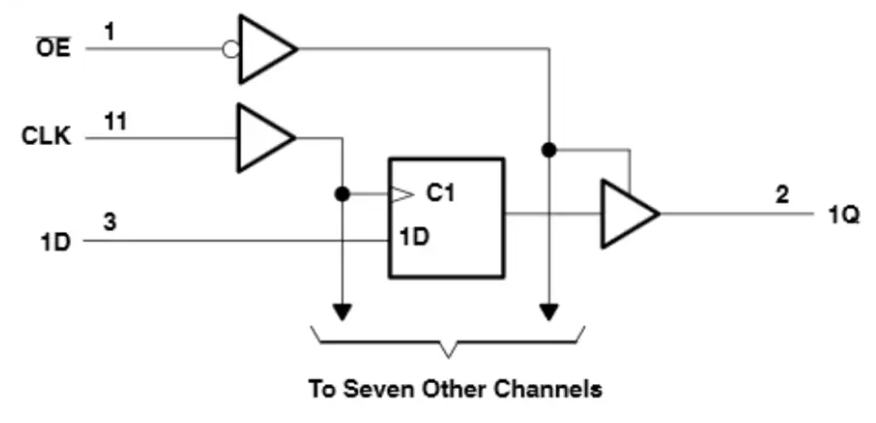

邏輯圖（正邏輯）
