“從 KiCad 9 開始，就可以在封裝中嵌入 STEP 3D 模型，而不只是簡單的關聯。這樣在復制封裝、3D庫或路徑發生變化時就不用再次重新關聯了。”

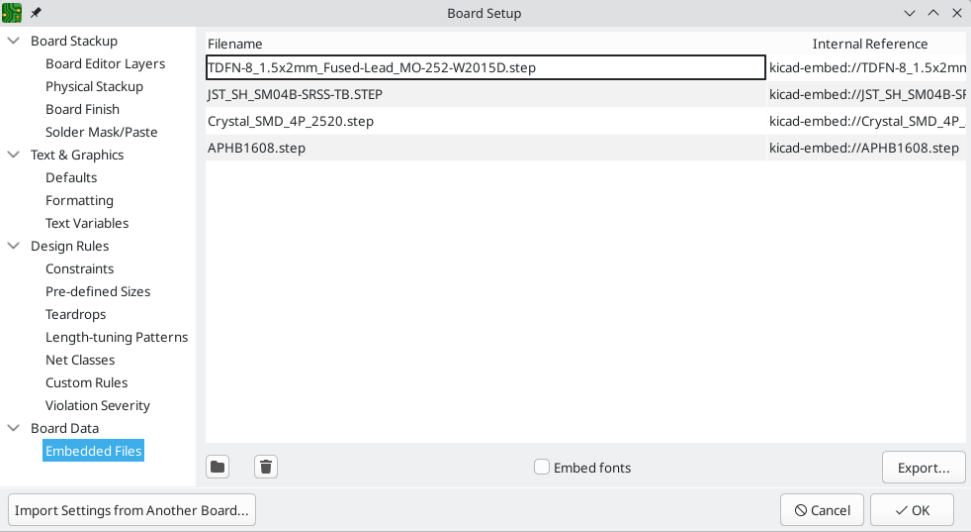

從 KiCad 9 開始，原理圖和 PCB 編輯器支持了文件嵌入（embedded files）。可以將外部文件嵌入到 PCB 文件中。嵌入文件會將文件副本存儲在 PCB 文件內部。這樣，設計就可以引用文件的嵌入副本而不依賴外部文件，從而使項目更具可移植性。

字體、數據手冊、圖紙、SPICE 模型和封裝 3D 模型都可以在 KiCad 中嵌入和使用。你也可以嵌入其他任意文件，但 KiCad 的不會使用它們。嵌入到 PCB 中的文件必然會增加電路板的文件大小，不過文件在嵌入前會經過壓縮，以最大限度地減少所需的空間。

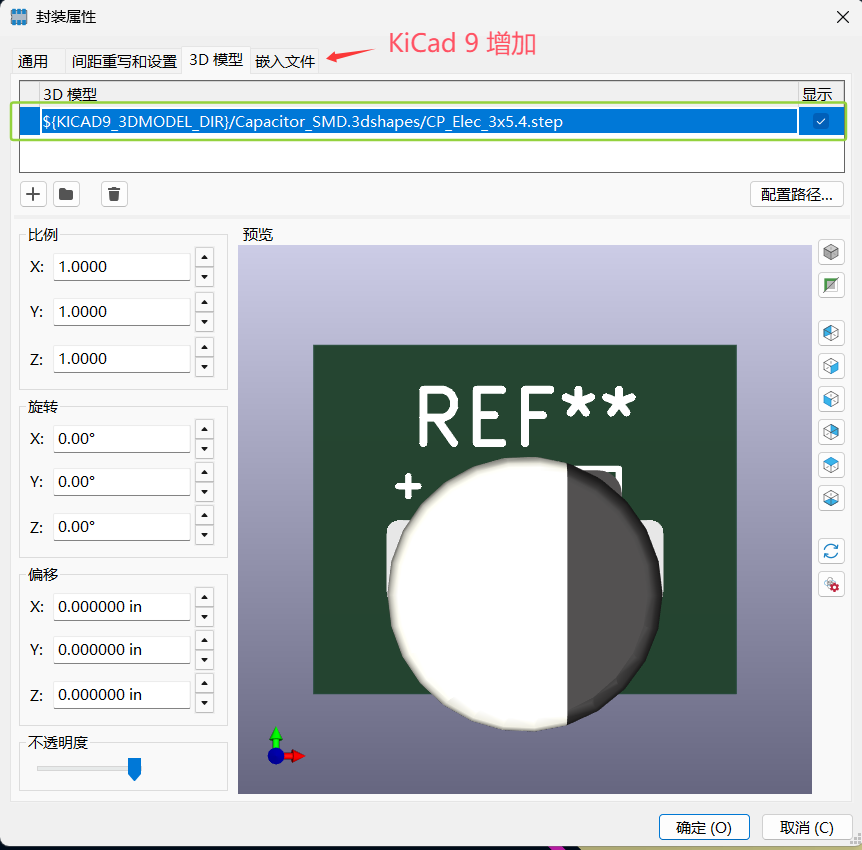

在 KiCad 9 之前的版本中，封裝和3D模型（STEP）只能是兩個獨立的文件，通過封裝屬性的路徑進行關聯，如下圖所示。3D模型的路徑可以通過 KiCad 環境變量的相對路徑定義，也可以手動添加絕對路徑。

當您需要移植封裝庫和3D模型去其他電腦的時候，這種定義方法就不那么友好了。因為您不僅需要同時復制封裝和STEP模型，同時在新電腦中可能因為存放封裝、模型的文件路徑不同，而不得不重新定義關聯的路徑，相當繁瑣。

在 KiCad 9 中，增加了“嵌入文件”的功能和標簽，允許您直接將 STEP 模型嵌入到封裝中。這樣移植時只需要復制封裝（*.kicad_mod）就可以了，也不再需要重新制定 STEP 文件的位置。當然這么做的代價是封裝文件尺寸會變大。

現在讓我們實操下，看看如何將 3D 模型嵌入到封裝中。

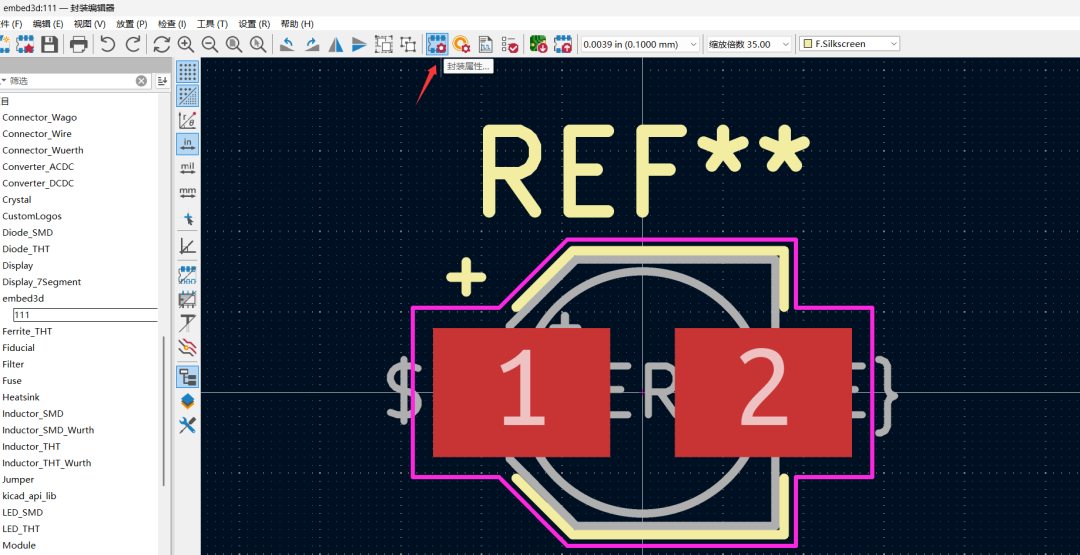

首先打開繪制或者打開一個封裝，并點擊“封裝屬性”：

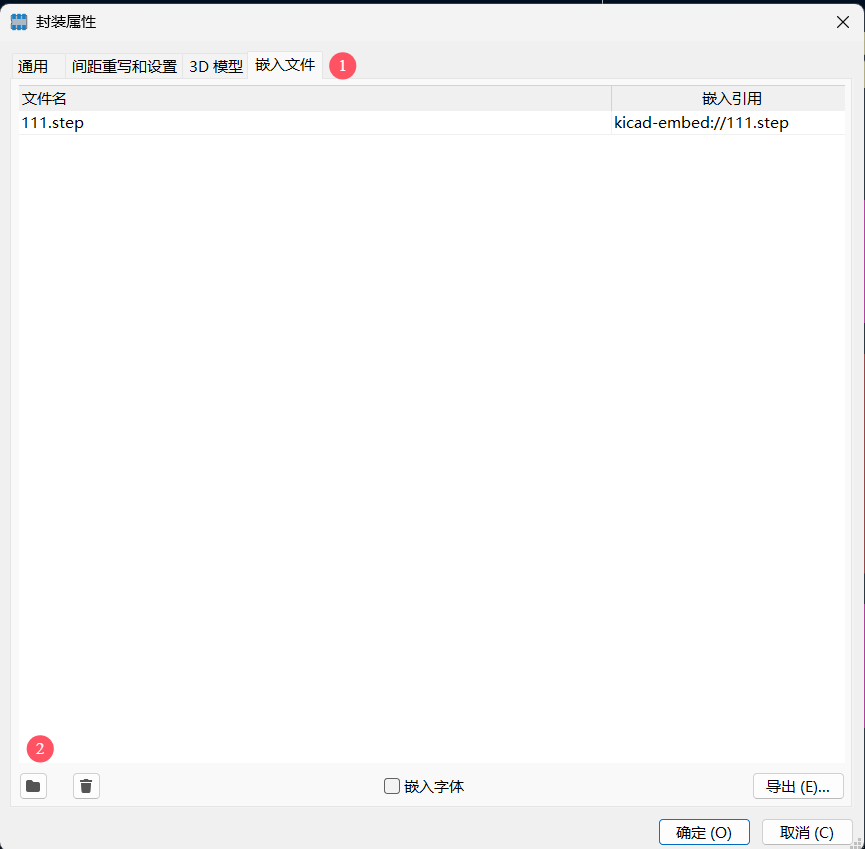

切換到“嵌入文件”標簽，點擊左下角的文件夾圖標，選中需要嵌入的 STEP 文件，確認。

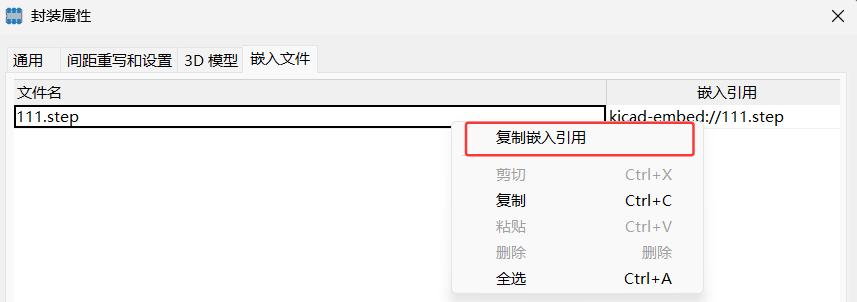

右鍵嵌入的 STEP 文件，并點擊“復制嵌入引用”。

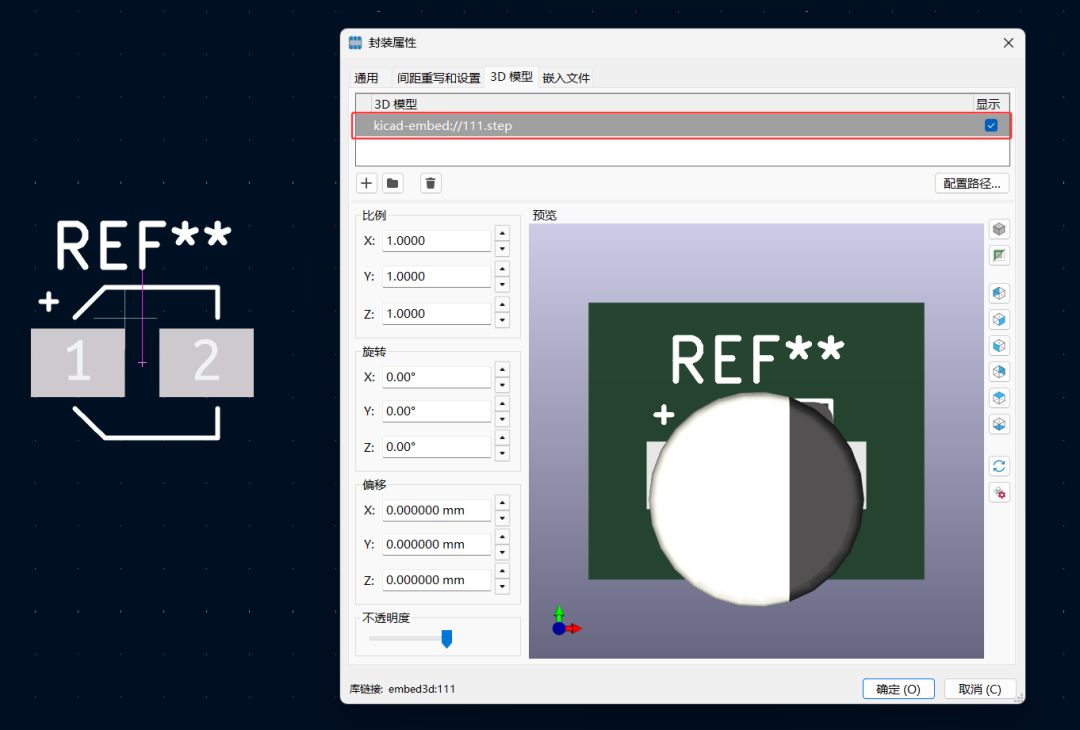

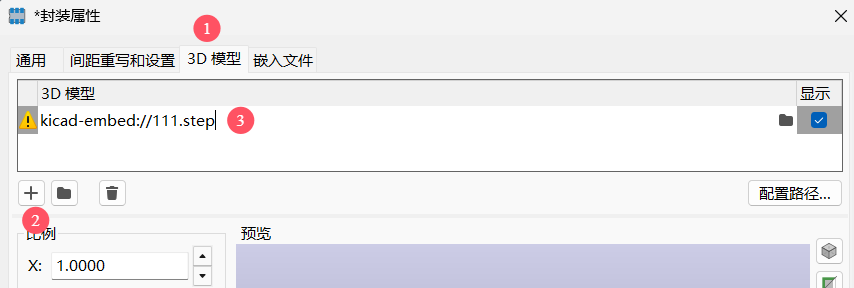

切換到“3D模型”標簽，點擊“+”按鈕，并將嵌入引用復制到路徑中。

注意，嵌入式引用是該嵌入式文件的唯一標識符，以 kicad-embed:// 開頭。

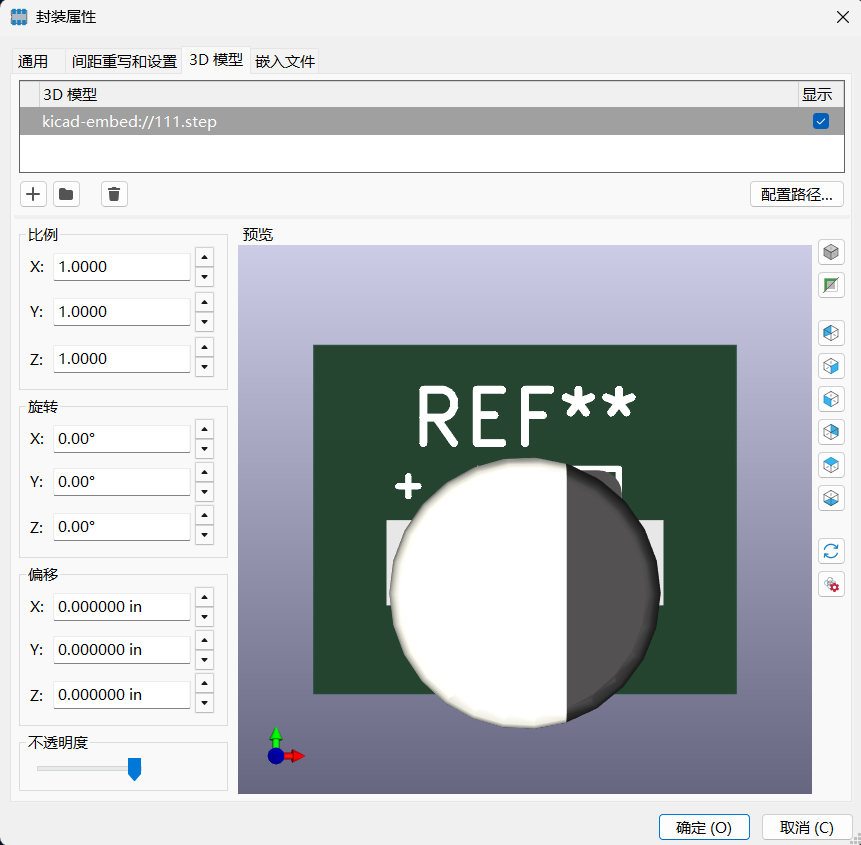

完成后單擊確定，重新打開封裝屬性，可以預覽嵌入后的效果：

查看封裝文件，嵌入STEP前的文件大小約為 7 KB：

嵌入3D模型后大小為 24 KB:

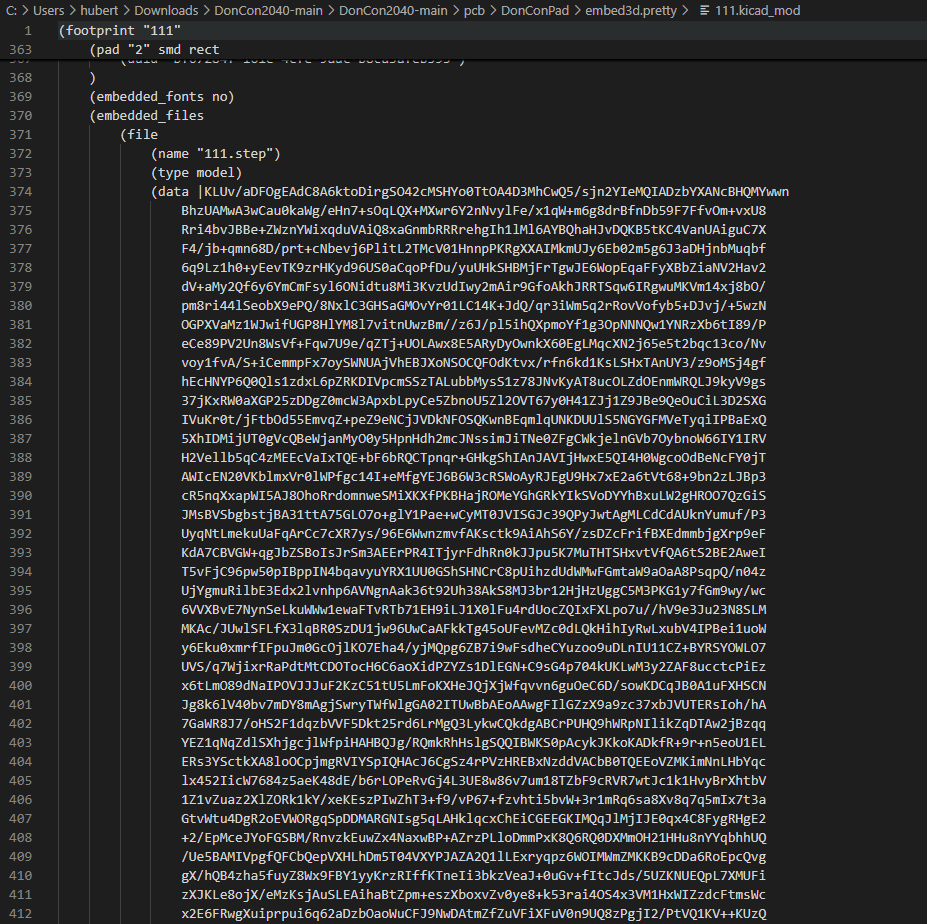

用文本編輯器打開封裝文件，可以看到模型使用了 StepZ 的格式進行了壓縮并嵌入：

這樣就完成了一個嵌入 STEP 模型的封裝，直接進行移植即可使用。

除了在封裝中直接嵌入 STEP 模型外，我們也可以在 PCB 中直接嵌入 3D 模型。操作方式類似：

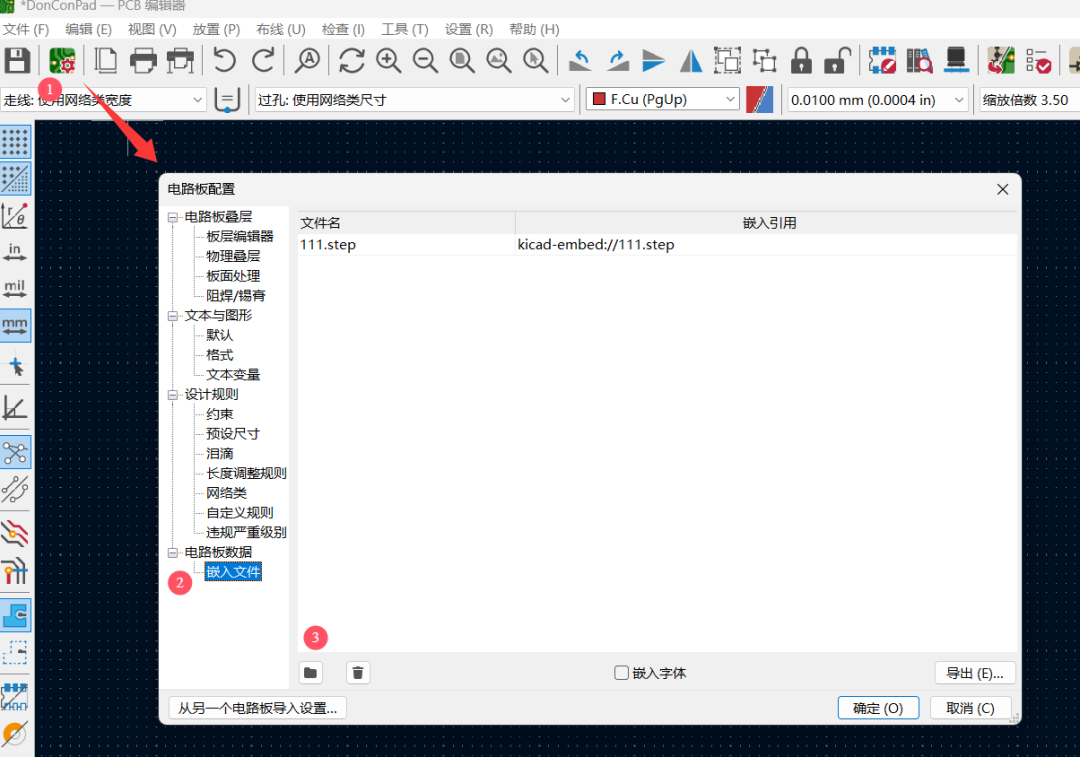

首先打開“電路板配置”，點擊“嵌入文件”，再點擊左下角的文件夾圖標，添加需要嵌入的 STEP 文件。

同樣的方法右鍵“復制嵌入引用”，打開需要嵌入的封裝，在路徑中粘貼即可。

使用這種方法嵌入的 STEP 文件，存儲在 PCB 文件而非封裝文件中。在移植整個 PCB 文件時，無需進行 3D 模型的重新關聯。

最后一個小 tip，封裝被添加到電路板時，嵌入在封裝中的文件會進行

去重處理：如果一個文件被嵌入到一個封裝中，并且該封裝的多個實例被添加到電路板上，那么該文件只會嵌入一個副本，所有封裝實例都將引用同一個嵌入式文件。
