? IO-link 協議高頻工業 RFID 讀寫器

型號：SG-HF40-IOL

高頻工業讀寫器（RFID）產品用在自動化生產線, 自動化物流,重要資產管理 等情境下，在指定位置部署 RFID 讀寫器，通過與物品上標簽的交互，實現物品 的自動實時識別，自動串聯自動化設備和機器人，實現工藝個性化傳輸，參數自 動化定義，設備自動化檢測等場景。

高頻工業讀寫器采用集成天線，天線最大輸出功率23dBm ，最大讀寫距離 7cm（跟標簽和應用環境有關）。支持 ISO15693標準，最大支持 1K 字節標簽讀 取。支持移動讀卡，讀卡數據速率為 26.48kbits/s。

高頻讀寫器工作在兩種模式：觸發讀寫卡模式和動態讀寫卡模式，觸發讀/ 寫卡模式下，一次觸發信號立即讀寫一次卡；動態讀寫卡模式下，觸發信號發送 后，卡片移動到讀寫卡范圍內以后才會讀寫一次卡。

設備采用 IO-Link 接口供電和通訊，接口采用4 針航空插頭。具備 IP67等級防護。有 IO-Link 通訊、讀寫卡和標簽到位指示燈用來指示系統和標簽狀態。

設備使用框圖如下圖所示意。

產品特點

高頻一體式工業級 RFID 讀寫器，采用 IO-Link 接口通訊，該產品適用于各 行各業的自動化生產過程。

采用 IO-Link 接口供電和通訊。

采用 13.56MHz 工作頻率，支持 ISO 15693 標準。

支持最大 1K 字節容量卡片讀寫。

支持卡片塊大小卡片容量自動獲取。

IP67 防護等級，可適用于油污、粉塵、潮濕的惡劣工況。

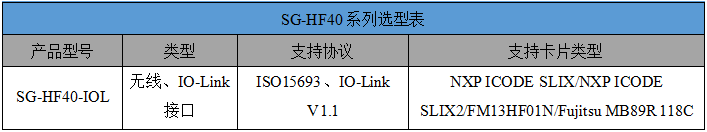

產品選型

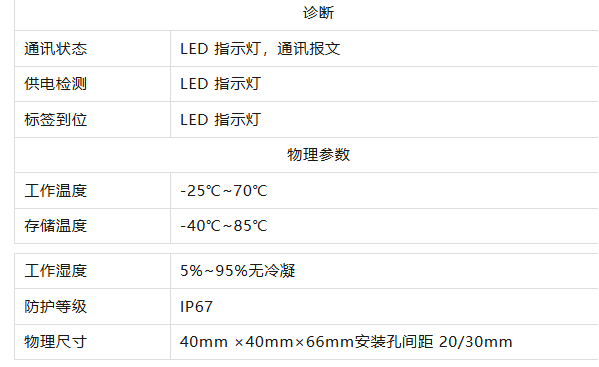

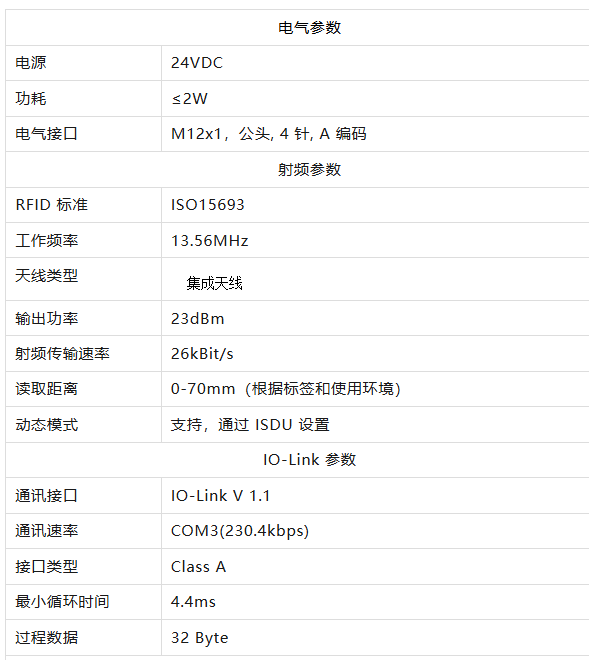

基本參數

硬件說明

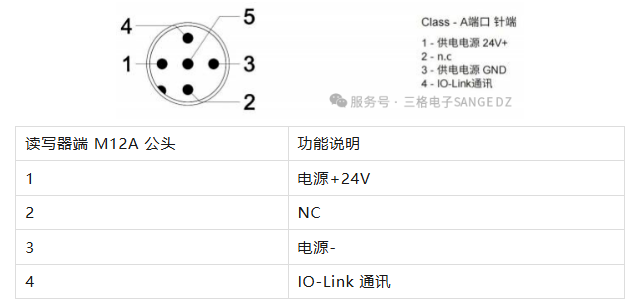

產品接口

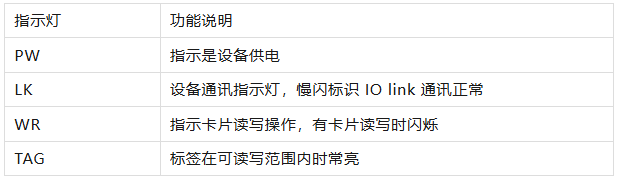

指示燈

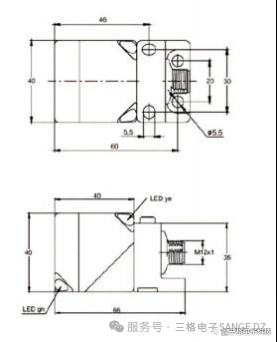

產品尺寸

產品安裝示例?

穩定工作區域

高頻讀寫器對電子標簽的激活與操作都是以讀頭所發出的電磁場為媒介的。由于電磁場存在衰減，距離越遠，電磁波信號越弱。標簽離讀頭距離過遠，將導 致電子標簽不能接受到足夠其工作的能量。標簽也不能夠穩定地工作。因此相同 型號的標簽，在讀寫器特定功率下，每個讀頭都有其能穩定工作的區間范圍。

標簽朝向

由于高頻標簽的工作原理，為了使得標簽能夠在讀頭提供的電磁場中得到足 夠的能量與穩定的信號，標簽需要平行于頂蓋通過讀頭，標簽垂直時獲取不到電 磁能量，不能激活標簽。

讀寫頭射頻性能說明

SG-HF40 系列讀寫頭采用高頻 13.56MHz 電磁波傳遞能量和數據，讀寫器產生電磁場，標簽從該場中獲取能量。高頻電磁場是基于電動力學的復雜的場，受周圍受環境因素干擾較大，因此在應用中提前進行實地測試是非常必要的。

讀寫頭讀寫標簽距離的說明

高頻讀寫頭讀寫標簽的距離與讀寫頭發射功率、標簽靈敏度和周邊環境有密 切關系，在手冊讀寫頭參數中標注了實驗室較大功率下采用常用的標簽能正常讀 取標簽的最大測定距離，一般在實際應用中距離都會衰減 20%-30% ，建議安裝 使用前在實際工況下進行模擬測試。需要讀寫的數據越多，讀寫標簽需要的時間越長。

影響讀寫頭工作的因素

高頻電磁波在空間中傳播影響最大的因素是金屬。金屬會發射或屏蔽或吸收 電磁波，這會造成電磁波能量損耗，實際表現就是讀寫頭讀寫距離明顯變短，甚 至無法成功讀寫標簽。因此為保證讀寫頭穩定工作，請盡量避免讀寫頭與標簽之 間存在金屬物體的完全阻擋或部分阻擋，以免造成電磁波被金屬物體發射和屏蔽， 造成讀寫失敗。

以下安裝方式會出現讀寫頭讀寫環境惡化情況，應該避免：

將讀寫頭完全嵌入金屬內安裝或四周加裝高于讀寫頭平面的保護罩；

在讀寫頭前安裝金屬罩或采用金屬罩開孔的方式安裝；

在讀寫頭發射面安裝金屬防護網；

將讀寫頭安裝在狹小的四周密布金屬的封閉環境中；

將非嵌入式標簽嵌入金屬安裝。

接線指導

根據基本的電氣規范進行連接操作，為了人身及設備安全，我們建議在進 行接線操作時斷開供電電源。 讀寫頭采用標準 24VDC 供電，輸入電壓范圍 10-30VDC 由 M 12A-CODE 接口采用活接頭或預鑄電纜進行連接。
