TPS54227 器件是一款自適應導通時間 D-CAP2 模式同步降壓轉換器。這 TPS54227使系統設計人員能夠完成一系列不同端的總線穩壓器 設備采用經濟高效、低元件數量、低待機電流解決方案。主要的 TPS54227 的控制回路使用 D-CAP2 模式控制，可提供快速瞬態響應 無需外部補償組件。該 TPS54227 還具有一個專有電路，可實現 該器件采用兩種低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 以及超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 范圍內工作 輸入。輸出電壓可在 0.76 V 至 7 V 之間編程。該設備還具有 可調軟啟動時間。TPS54227采用 8 引腳 HSOP 封裝和 10 引腳 VSON、 設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54227.pdf

特性

• D-CAP2? 模式可實現快速瞬態
  響應
• 低輸出紋波，并允許使用陶瓷輸出
  電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 7 V
• 針對低占空比應用優化的高效集成 FET
  • 155 mΩ（高側）和 108 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制

參數

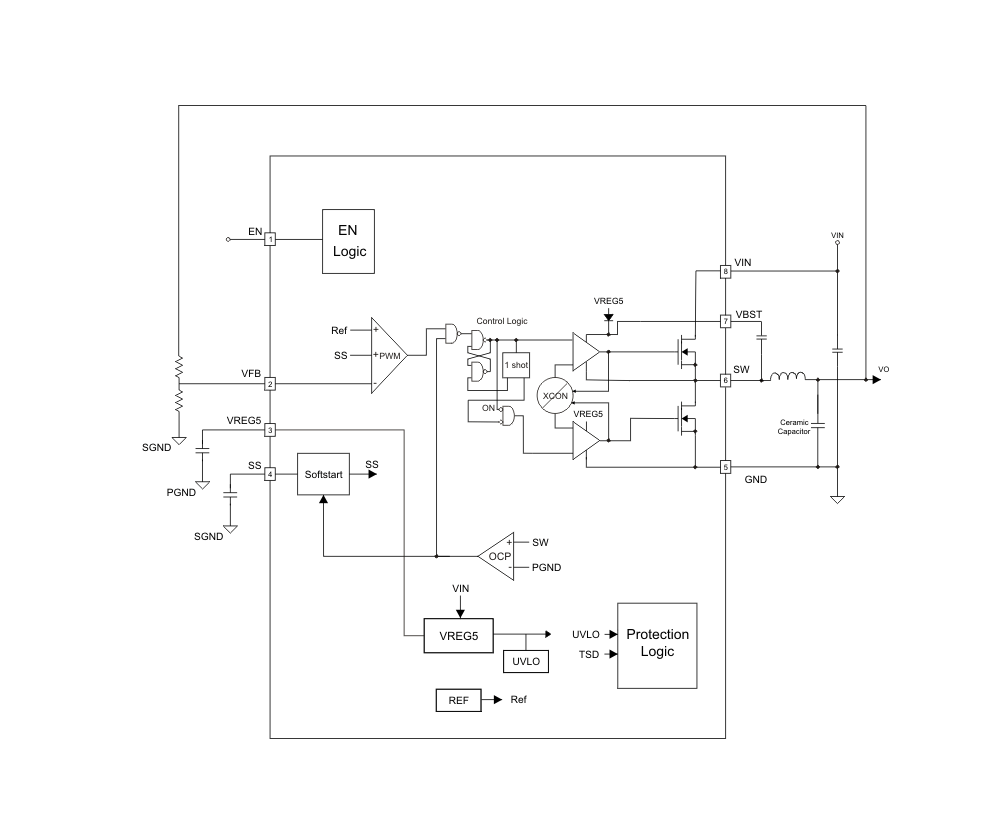

方框圖

1. 產品概述

TPS54227 是一款由德州儀器（Texas Instruments）生產的同步降壓轉換器，適用于4.5V至18V的寬輸入電壓范圍，具備2A的輸出電流能力。它采用了D-CAP2?控制模式，提供了快速的瞬態響應和低輸出紋波，適用于各種低電壓系統。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V 至 18V
• ?高輸出電流?：2A
• ?D-CAP2?控制模式?：提供快速瞬態響應
• ?低輸出紋波?：支持陶瓷輸出電容
• ?高效率?：在多種負載條件下均能保持高效率
• ?可調軟啟動?：防止啟動時的電流沖擊
• ?過流保護?：循環限流保護
• ?熱關斷和欠壓鎖定（UVLO）保護?

3. 應用領域

• 數字電視電源
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?PWM操作?：采用自適應ON時間脈沖寬度調制（PWM）控制器，結合D-CAP2?模式控制，實現偽固定頻率和低外部元件數量。
• ?軟啟動和預偏置軟啟動?：可調的軟啟動功能，防止啟動時的電流沖擊；預偏置軟啟動功能確保在預偏置輸出條件下平穩啟動。
• ?電流保護?：通過循環限流保護電路實現過流保護，防止器件損壞。
• ?UVLO保護?：監測VREG5引腳的電壓，當電壓低于UVLO閾值時關斷器件。
• ?熱關斷?：當器件溫度超過閾值時自動關斷，防止過熱損壞。

5. 電氣特性

• ?輸入電壓范圍?：4.5V 至 18V
• ?輸出電壓范圍?：0.76V 至 7V
• ?開關頻率?：700kHz
• ?軟啟動時間?：可調
• ?過流限制?：2.5A 至 4.7A（典型值）
• ?熱關斷溫度?：165°C

6. 典型應用電路

文檔提供了典型應用電路圖，并詳細說明了設計要求和設計步驟，包括輸出電壓電阻的選擇、輸出濾波器的選擇、輸入電容和自舉電容的選擇等。

7. PCB布局建議

• 保持輸入開關電流環路盡可能小。
• SW節點應盡可能小和短，以減少寄生電容和電感。
• 模擬和非切換組件應遠離切換組件。
• 信號地和功率地應單點連接。
• 暴露的熱焊盤必須與PGND通過焊錫連接。

8. 封裝與訂購信息

TPS54227 提供8引腳HSOP和10引腳VSON兩種封裝選項，具體訂購信息可參考文檔中的封裝選項附錄。
