數據： TPS54227 4.5-V to 18-V Input, 2-A Synchronous Step-Down Converter 數據表

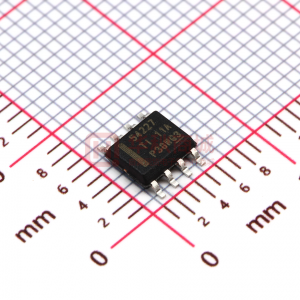

TPS54227器件是一款自適應導通時間D-CAP2模式同步降壓轉換器。 TPS54227使系統設計人員能夠為一系列各種終端設備完成總線穩壓器，并提供經濟高效，低元件數，低待機電流的解決方案。 TPS54227的主控制環路采用D-CAP2模式控制，可提供快速瞬態響應，無需外部補償元件。 TPS54227還具有專有電路，使器件能夠采用低等效串聯電阻（ESR）輸出電容（如POSCAP或SP-CAP）和超低ESR陶瓷電容。該器件采用4.5 V至18 V VIN輸入工作。輸出電壓可在0.76 V至7 V之間編程。該器件還具有可調節的軟啟動時間。 TPS54227采用8引腳HSOP封裝和10引腳VSON封裝，工作溫度范圍為-40°C至85°C。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS54227 | TPS54228 | TPS54327 | TPS54328 | TPS54427 | TPS54428 | TPS54627 | TPS54628 | TPS56428 | TPS56528 |
|---|---|---|---|---|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? |
| 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.6 ? ? | 0.76 ? ? |
| 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 2 ? ? | 2 ? ? | 3 ? ? | 3 ? ? | 4 ? ? | 4 ? ? | 6 ? ? | 6 ? ? | 4 ? ? | 5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 700 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? |
| 700 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? |
| 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.95 ? ? | 0.95 ? ? | 0.95 ? ? | 0.95 ? ? | 0.25 ? ? | 0.25 ? ? |
| Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? |
| D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | Current Mode ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? |
| 90 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 95 ? ? | 95 ? ? | 85 ? ? | 85 ? ? | 85 ? ? | 85 ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SO PowerPAD VSON ? ? | SO PowerPAD SOIC VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD VQFN ? ? | SO PowerPAD ? ? |
