芯片單點失效保護是一種關鍵的安全設計機制，旨在確保當芯片的某一組件發生故障時，系統不會完全崩潰或引發連鎖性失效，而是進入預設的安全狀態。今天推薦的15W電源管理方案，主控芯片就自帶單點失效保護功能。接下來，一起走進U6218C+U7712電源方案組合！

電源管理芯片U6218C集成了單點失效保護，包括FB上拉電阻開路保護、FB下拉電阻開路保護、FB下拉電阻短路保護、輸出二極管或者SR短路、RCS開路、變壓器繞組短路、IC GND管腳開路等保護。一旦故障發生，芯片將進入保護模式并自動重啟。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。

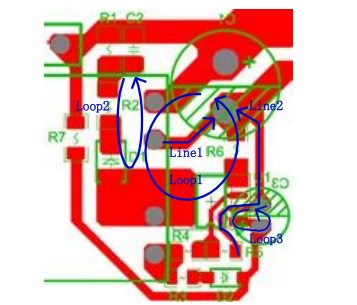

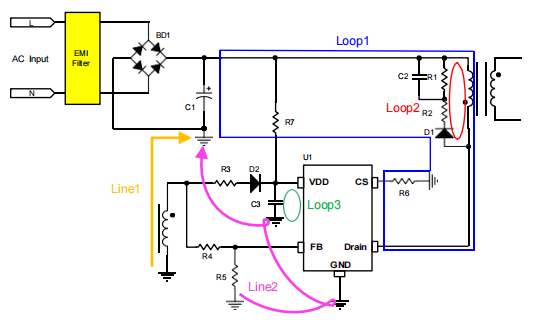

PCB設計對電源的EMI，ESD等性能有顯著影響，電源管理芯片U6218C設計原邊回路時建議參考以下內容（詳盡資料可參照規格書）：

1. 原邊主功率環路 (Loop1) 的面積應盡可能小，同時走線應盡可能粗以優化效率。

2. RCD 吸收回路 (Loop2) 的面積應盡可能小。

3. VDD 電容C3應緊貼芯片，保證VDD 回路(Loop3)的面積盡可能小。

4. 如 Line1 所示，輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。

如 Line2 所示，VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。

同步整流芯片U7712特性：

1. 反激拓撲副邊同步整流功率開關

2. 支持“浮地”和“共地”同步整流兩種拓撲

3. 支持斷續工作模式 (DCM) 和準諧振工作模式(QR)

4. <300uA 超低靜態電流?

5. 內置VDD高壓供電模塊，無需VDD輔助繞組供電

6. 內置40V功率 MOSFET

7. 內部集成保護：

VDD欠壓保護 (UVLO)

VDD電壓鉗位 (>5mA 鉗位電流)

8. 封裝信息 SOP-8

在滿載輸出條件下，電源管理芯片U6218C在全部輸入電壓范圍內均工作在準諧振模式，以此獲得優異的效率和溫升性能。搭配的同步整流芯片U7712，集成有VDD欠壓保護功能和VDD電壓鉗位，內置高壓供電模塊，無需VDD輔助繞組供電，減低了系統成本，提高了效率！
