MOSFET場效應管的封裝直接影響電路的性能、可靠性以及成本。特別是在需要處理較大功率的應用中，封裝的選擇尤為重要。本文將對兩種最常用的封裝——TO-252和TO-263進行全面對比，幫助工程師和設計人員根據具體應用需求做出最佳選擇。

一、TO-252和TO-263封裝概述

TO-252封裝介紹

TO-252，也稱為D-PAK，是一種表面貼裝型功率封裝形式。它具有扁平外形與三個引腳，芯片固定在封裝框架上，通過金屬絲鍵合與引腳相連。TO-252的尺寸比傳統的直插式封裝小得多，適合在PCB板上進行表面貼裝。

TO-252封裝的特點是其背面有一個較大的散熱焊盤，可以直接焊接在PCB上，一方面用于輸出大電流，另一方面通過PCB進行散熱。采用該封裝方式的MOSFET的3個電極，漏極的引腳被剪斷不用，而是使用背面的散熱板作漏極。實際應用中需設計大面積覆銅和散熱過孔才能保證散熱效果。合科泰HKTD80N03采用這個封裝，實現80A最大漏極電流，適合空間受限的中小功率場景。

TO-263封裝概述

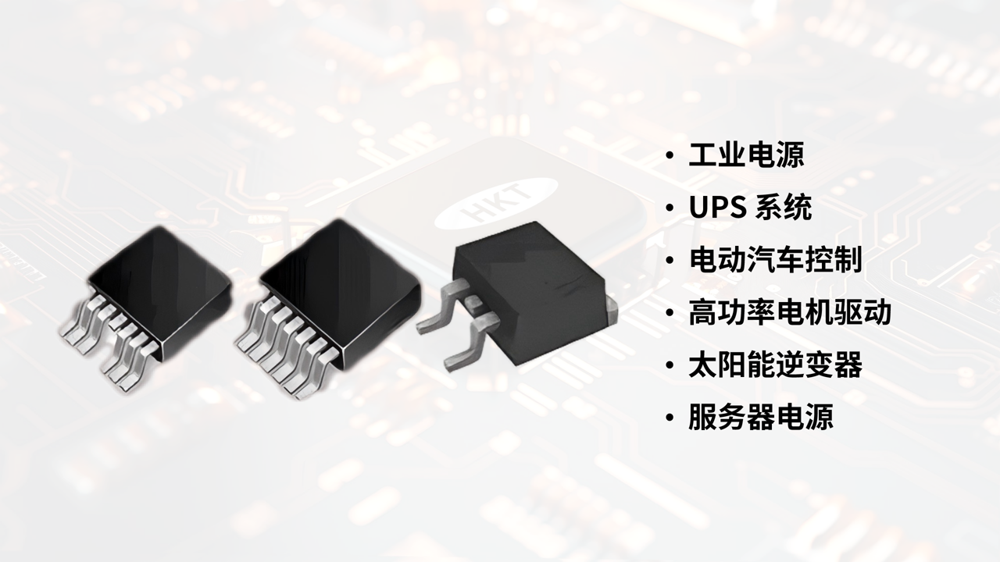

TO-263，也稱為D2PAK，是TO-220封裝的變種，主要是為了提高生產效率和散熱性能而設計。它支持極高的電流和電壓，在150A以下、30V以上的中壓大電流MOS管中較為多見。TO-263封裝比TO-252更大。除了標準的D2PAK之外，還包括TO263-2、TO263-3、TO263-5、TO263-7等樣式，主要是引出腳數量和距離不同。TO-263通常具有五個引腳，其中三個是主要引腳，兩個是輔助引腳，這使得它能夠提供更多的電氣連接，適用于更復雜的電路設計。合科泰HKTE180N08采用該封裝，最大漏極電流達180A，支持3-7引腳配置，滿足復雜電路設計需求。

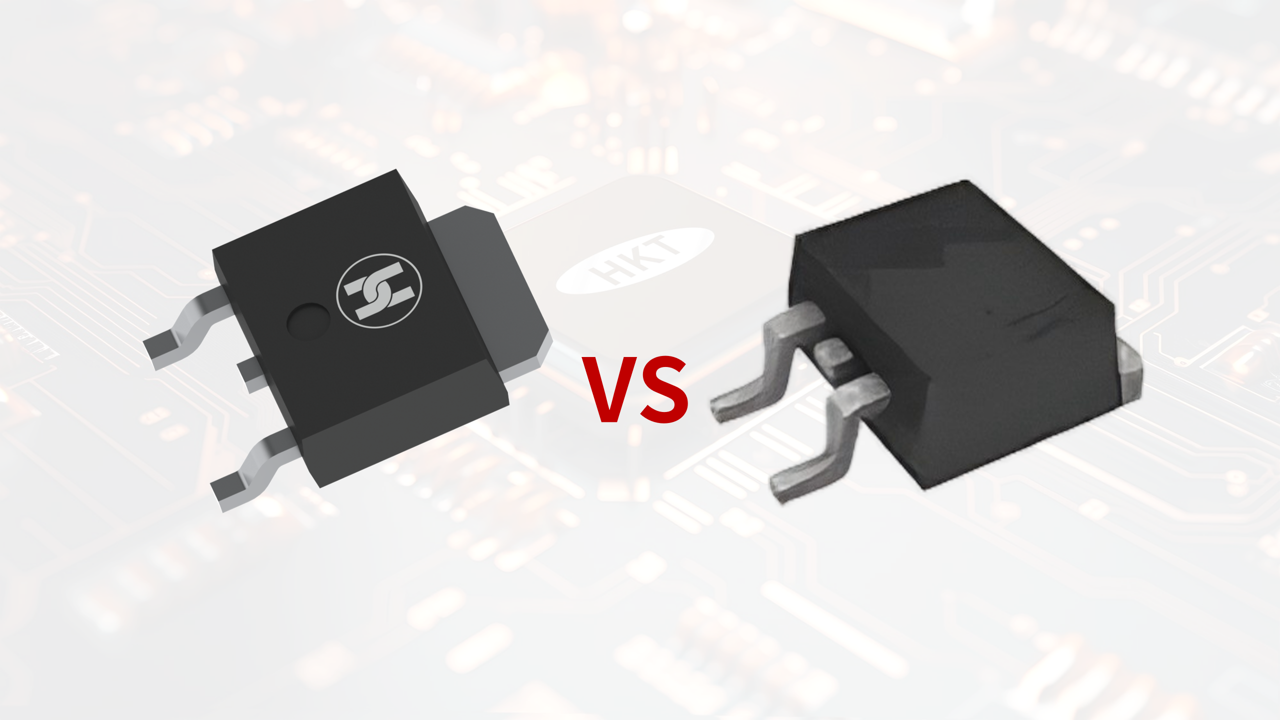

二、TO-252和TO-263封裝性能對比

TO-252封裝尺寸相對較小，而TO-263封裝尺寸較大。PCB板占用面積TO-263比TO-252大了一倍多。TO-252由于體積小，更適合高密度布局和空間受限的應用場景，如智能手機充電器、小型家電等。而TO-263則需要更多的空間，但也因此能夠提供更好的散熱性能和更高的功率處理能力。

在相同功耗下，TO-263封裝的溫度上升會比TO-252低約40%。TO-263封裝通常需要與散熱器配合使用，而TO-252可以僅依靠PCB進行散熱。這使得TO-263在安裝時需要考慮散熱器的安裝方式和空間，而TO-252則更加靈活。在實際應用中，散熱性能不僅取決于封裝本身，還與PCB設計密切相關，設計時需要特別注意PCB的散熱設計。

電氣性能方面，TO-263封裝通常支持更高的電流和電壓。TO-252封裝適用于中等功率應用，而TO-263封裝適用于高功率應用，因為TO-263封裝可以容納更大的芯片面積，從而降低導通電阻，提高電流處理能力。此外，TO-263封裝通常具有更低的寄生電感和電容，這對于高頻開關應用非常重要。

TO-252封裝的成本通常低于TO-263封裝，因尺寸小使用的材料少，同時TO-252的三個引腳設計比TO-263的五個引腳，也更容易生產和測試。然而，在評估總成本時，還需要考慮散熱解決方案的成本。由于TO-263封裝的散熱性能更好，可能不需要額外的散熱器，這在某些情況下可以降低整體系統成本。

總結

TO-252和TO-263封裝的選擇需平衡空間、性能和成本。TO-252在小型化、低功率場景中具有成本優勢，TO-263則在中高功率和高可靠性需求下表現更優。工程師應根據具體功率需求、環境條件和成本結構，結合合科泰等品牌的產品特性，做出最優選型決策。實際應用中，建議通過熱仿真驗證和布局優化，進一步提升系統性能。
