Texas Instruments TLVx316/TLVx316-Q1 RRIO運算放大器數據手冊
Texas Instruments TLVx316/TLVx316-Q1軌到軌輸入/輸出 (RRIO) 運算放大器包括一系列低功耗運算放大器。該系列具有低靜態電流（典型值為400μA/通道）、軌到軌輸入和輸出擺幅、10MHz寬帶寬和極低噪聲(1kHz時12nV/√Hz)等特性，因此非常適合用于需要在性能和成本之間實現良好平衡的各種應用。低輸入偏置電流支持具有兆歐級源阻抗的應用中的運算放大器。
數據手冊：*附件：Texas Instruments TLVx316，TLVx316-Q1 RRIO運算放大器數據手冊.pdf
TLVx316/TLVx316-Q1采用穩健的設計，便于電路設計人員使用，具有單位增益穩定、過驅條件下無相位反轉、集成RFI/EMI抑制濾波器以及高靜電放電 (ESD) 保護 (4kV HBM)。這些器件優化用于在低至1.8V (±0.9V) 至高達5.5V (±2.75V) 的低電壓下工作。搭配TLVx314/TLVx314-Q1和TLVx313/TLVx313-Q1系列，這款低壓CMOS運算放大器提供一系列噪聲、帶寬和功率選項，可滿足各種應用的需求。Texas Instruments TLVx316-Q1器件符合汽車應用類AEC-Q100認證。
特性
- 單位增益帶寬：10MHz
- 低IQ：400μA/通道~~
- 出色的功率帶寬比
- 在溫度和電源電壓范圍內保持穩定的IQ
- 寬電源電壓范圍：1.8 V至5.5 V
- 低噪聲：12nV/√Hz（1kHz時）
- 低輸入偏置電流：±10pA
- ±0.75 mV 失調電壓
- 單位增益穩定
- 內部RFI/EMI濾波器
- 擴展溫度范圍：–40°C至+125 °C
應用

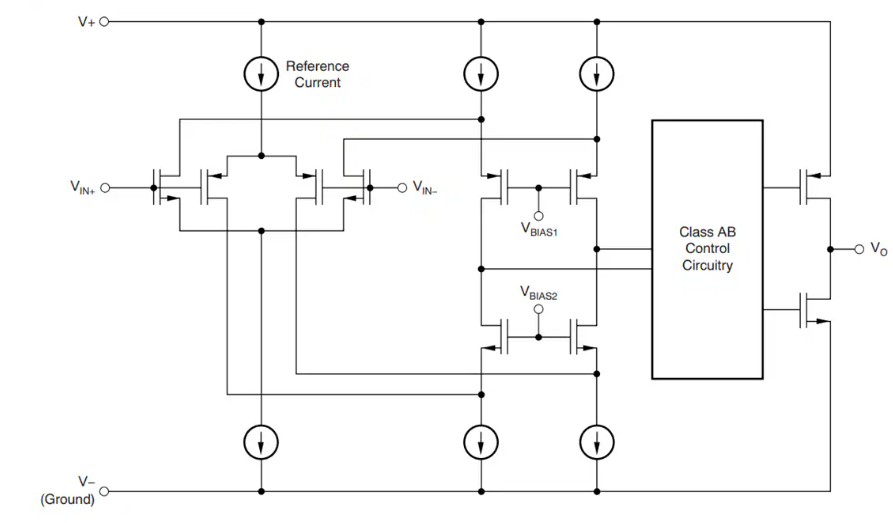

功能框圖
