LM34922 恒定導通時間降壓型開關穩壓器具有實現低成本、高效率、能夠提供高達 2A 負載電流的降壓偏置穩壓器所需的所有功能。該穩壓器包含一個 N 溝道降壓開關、一個啟動穩壓器、電流限制檢測和內部紋波控制。恒定導通時間調節原理無需環路補償，可實現快速負載瞬態響應，并簡化了電路實現。工作頻率隨線路和負載保持恒定。當達到電流限制時，可調谷值電流限制檢測功能可實現從恒壓到恒流模式的平穩過渡，而無需使用電流限制折返。PGD 輸出指示輸出電壓已增加到預期調節值的 5% 以內。其他功能包括：低輸出紋波、VIN 欠壓鎖定、可調軟啟動定時、熱關斷、柵極驅動預充電、柵極驅動欠壓鎖定和最大占空比限制。
*附件：lm34922.pdf

特性

• 輸入工作電壓范圍：6V 至 28V
• 絕對最大輸入額定值： 30V
• 集成 2A N 溝道降壓開關
• 可調電流限制允許使用更小的電感器
• 可調輸出電壓 （2.51V）
• V 時的最小紋波電壓外
• 電源良好輸出
• 開關頻率可調至 1MHz
• COT 拓撲功能：
  • 開關頻率隨負載電流和輸入電壓變化而保持幾乎恒定
  • 超快瞬態響應
  • 無需環路補償
  • 采用陶瓷輸出電容器穩定工作
  • 允許使用更小的輸出電容器和電流檢測電阻器
• 可調軟啟動時序
• 熱關斷
• 精準的 2% 反饋基準

參數

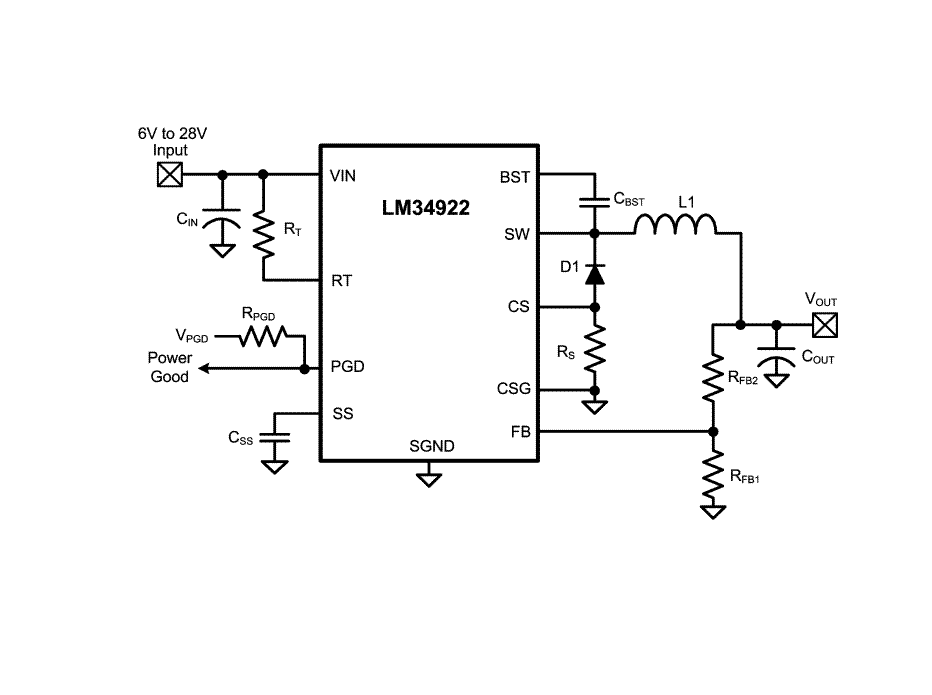

方框圖

1. 產品概述

?LM34922?是一款由德州儀器（Texas Instruments）生產的28V、2A恒定導通時間降壓開關穩壓器，具有可調電流限制功能。該穩壓器專為需要低成本、高效率的降壓偏置電源轉換器設計，能夠提供高達2A的負載電流。

2. 主要特點

• ?輸入電壓范圍?：6V至28V，絕對最大輸入額定值為30V。
• ?恒定導通時間控制?：無需環路補償，實現超快速瞬態響應。
• ?可調輸出電壓?：從2.51V起調，簡化電路設計。
• ?低輸出紋波?：內置紋波控制功能，減少輸出電壓紋波。
• ?多種保護功能?：包括熱關斷、輸入欠壓鎖定（UVLO）、過流保護等。
• ?軟啟動功能?：通過外部電容實現可調軟啟動時間，減少啟動應力。
• ? 功率良好輸出（PGD） ?：指示輸出電壓是否已達到預期調節值的95%以上。

3. 功能模塊

• ?N通道降壓開關?：集成N通道降壓開關和相關浮動高壓柵極驅動器。
• ?電流限制檢測?：通過監測外部電流感應電阻上的電壓實現電流限制。
• ?UVLO和熱關斷?：保護電路免受輸入電壓過低和溫度過高造成的損害。
• ?軟啟動和跟蹤功能?：通過SS引腳實現軟啟動和輸出電壓跟蹤功能。

4. 應用領域

• 適用于需要高效率、低成本的降壓電源轉換器的各種應用，如汽車電子、工業控制、通信設備等。

5. 電氣特性

• ?工作結溫范圍?：-40°C至+125°C（結溫）
• ? 導通電阻（RDS(ON)） ?：在200mA測試電流下，典型值為0.3Ω至0.6Ω。
• ?軟啟動電壓?：SS引腳拉高電壓為2.51V。
• ?功率良好輸出閾值?：PGD引腳上升閾值為內部參考電壓的95%，下降閾值為上升閾值的約3.3%以下。

6. 設計指南

• ?選擇電感?：根據所需的輸出電流和開關頻率選擇合適的電感值。
• ?設置輸出電壓?：通過選擇合適的反饋電阻分壓器來設置所需的輸出電壓。
• ?調整軟啟動時間?：通過連接SS引腳到合適的外部電容來調整軟啟動時間。
• ?布局和布線?：確保關鍵組件（如輸入電容、輸出電容、電感和LM34922）之間的連接盡可能短且寬，以減少寄生電感和電阻。

7. 包裝信息

• 提供HVSSOP-PowerPAD封裝選項，包含10個引腳。
• 符合RoHS標準，采用無鉛鍍層。
