LM34923 降壓型開關穩壓器具有實現低成本、高效降壓偏置穩壓器所需的所有功能。該高壓穩壓器包含一個 80V N 溝道 MOSFET 開關和一個啟動穩壓器。該器件易于實現，采用 10 引腳 VSSOP 封裝。穩壓器的控制方案使用與 V 成反比的導通時間 在 .此功能導致工作頻率在線路和負載變化時保持相對恒定。該控制方案不需要環路補償，從而實現快速瞬態響應。智能電流限制是通過與 V 成反比的強制關斷時間實現的 外 .該方案可確保短路控制，同時提供最小的折返。其他功能包括：熱關斷、VCC 欠壓鎖定、最大占空比限制器、預充電開關和帶狀態標志輸出的可編程欠壓檢測器。
*附件：lm34923.pdf

特性

• 工作輸入電壓范圍：6V 至 75V
• 集成 80V、N 溝道降壓開關
• 內部啟動調節器
• 無需環路補償
• 超快瞬態響應
• 工作頻率隨線路和負載變化保持恒定
• 可調輸出電壓 2.5V
• 精密內部基準：±2.5%
• 智能電流限制減少了折返
• 具有狀態標志輸出的可編程輸入 UV 檢測器
• 預充電開關可在無負載的情況下實現自舉柵極驅動
• 熱關斷
• 10 引腳 VSSOP 封裝

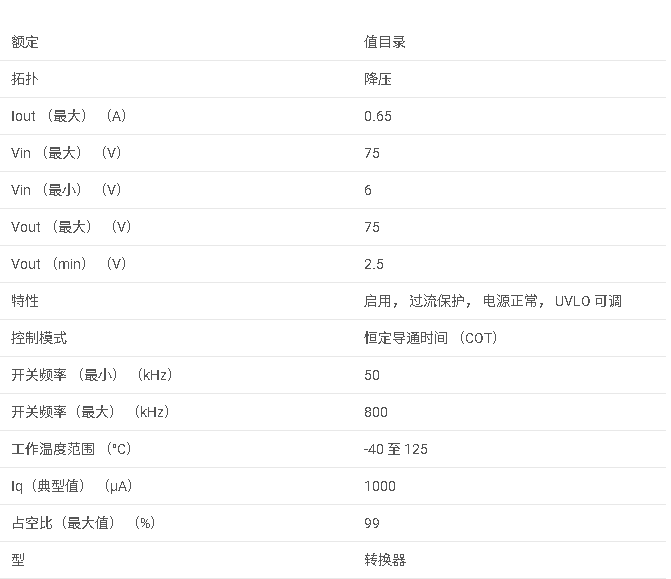

參數

方框圖

1. 產品概述

?LM34923? 是一款由德州儀器（Texas Instruments）生產的高電壓、高效率的降壓（Buck）開關穩壓器，專為6V至75V的寬輸入電壓范圍設計，提供高達600mA的輸出電流。該器件集成了80V的N溝道MOSFET開關、啟動調節器以及多種保護功能，適用于非隔離電信降壓調節器、次級高壓后調節器以及+42V汽車系統等應用。

2. 主要特點

• ?寬輸入電壓范圍?：6V至75V，瞬態電壓可達80V。
• ?高效率?：采用恒定導通時間控制方案，無需環路補償。
• ?快速瞬態響應?：智能電流限制和預充電開關實現快速瞬態響應。
• ?可編程輸入欠壓檢測?：帶狀態標志輸出的可編程輸入欠壓檢測器。
• ?多重保護?：包括熱關斷、VCC欠壓鎖定、柵極驅動欠壓鎖定、最大占空比限制、智能電流限制等。
• ?緊湊封裝?：采用10引腳VSSOP封裝，體積小，易于布局。

3. 功能描述

• ?恒定導通時間控制?：導通時間隨輸入電壓變化而自動調整，以保持相對恒定的開關頻率。
• ?智能電流限制?：采用強制關斷時間方案，關斷時間與輸出電壓成反比，實現短路保護和最小折返。
• ?預充電開關?：在最小關斷時間內啟用預充電開關，確保柵極驅動電壓充足，防止輕載條件下的啟動問題。
• ?輸入欠壓檢測?：可通過外部電阻分壓器設置輸入欠壓閾值，當輸入電壓低于閾值時，UVO引腳輸出低電平。
• ?熱關斷?：當結溫超過165°C時，自動關斷以保護器件免受過熱損壞。

4. 應用領域

• 非隔離電信降壓調節器。
• 次級高壓后調節器。
• +42V汽車系統。

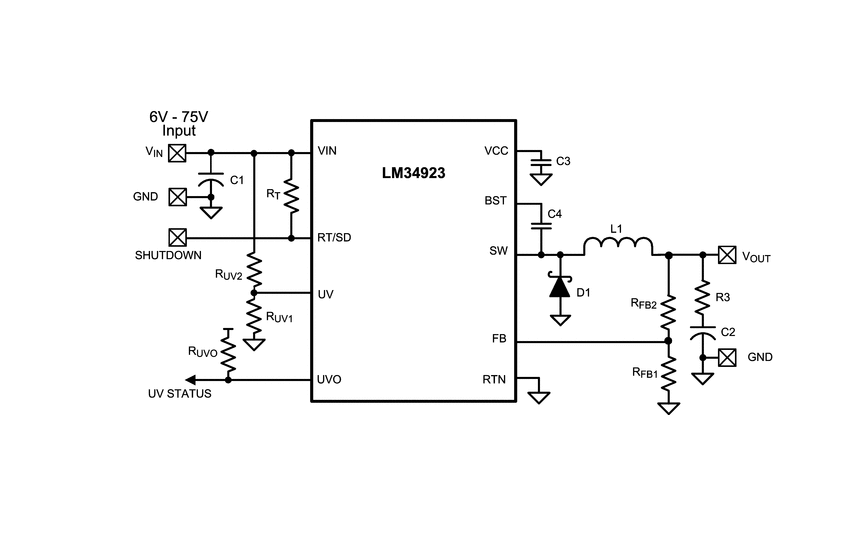

5. 典型應用電路

文檔提供了一個基本的降壓調節器應用電路示例，包括輸入電容、輸出電容、電感、反饋電阻等關鍵元件的選擇和連接方式。

6. 封裝與包裝信息

• ?封裝類型?：10引腳VSSOP封裝。
• ?包裝選項?：提供卷帶和托盤兩種包裝選項，滿足不同生產需求。

7. 設計指南

文檔提供了詳細的設計指南，包括外部元件選擇、PCB布局建議、熱設計考慮等，幫助用戶快速完成電路設計和優化。
