LM5017 是一款具有集成高側和低側 MOSFET 的 100V、600mA 同步降壓穩壓器。LM5017 中采用的恒定導通時間 （COT） 控制方案無需環路補償，可提供出色的瞬態響應，并可實現非常高的降壓比。導通時間與輸入電壓成反比，因此在輸入電壓范圍內頻率幾乎恒定。高壓啟動穩壓器為 IC 的內部作和集成柵極驅動器提供偏置電源。

峰值電流限制電路可防止過載情況。欠壓鎖定 （UVLO） 電路允許對輸入欠壓閾值和滯后進行獨立編程。其他保護功能包括熱關斷和偏置電源欠壓鎖定 （V抄送UVLO）。

LM5017 器件采用 WSON-8 和 HSOP PowerPAD-8 塑料封裝。
*附件：lm5017.pdf

特性

• 7.5V 至 100V 寬輸入范圍
• 集成 100V 高側和低側開關
• 無需肖特基
• 恒定導通時間控制
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率
• 智能峰值電流限制
• 可調輸出電壓，最低 1.225 V
• 精密 2% 反饋參考
• 頻率可調至 1 MHz
• 可調欠壓鎖定 （UVLO）
• 遠程關機
• 熱關斷
• 包：
  • WSON-8
  • SO PowerPAD-8?

參數

方框圖

一、概述

LM5017是一款高性能的同步降壓（Buck）和Fly-Buck?調節器，適用于寬輸入電壓范圍（7.5V至100V）的應用。該器件集成了100V的高壓側和低側MOSFET，無需外部肖特基二極管，支持高達600mA的輸出電流。LM5017采用恒定導通時間（COT）控制，提供超快的瞬態響應和近乎恒定的操作頻率。

二、主要特性

• ?寬輸入電壓范圍?：7.5V至100V。
• ?集成100V高壓側和低側開關?。
• ?恒定導通時間控制?：無需環路補償。
• ?超快瞬態響應?。
• ?近乎恒定的操作頻率?。
• ?智能峰值電流限制?。
• ?可調輸出電壓?：從1.225V開始，具有2%的反饋精度。
• ?多種保護功能?：包括熱關斷、UVLO、遠程關斷等。
• ?靈活的封裝選項?：提供WSON-8和SO PowerPAD?-8封裝。

三、引腳配置與功能

LM5017包含8個引腳，主要功能如下：

• ?RTN?：地連接。
• ?VIN?：輸入電壓引腳。
• ?UVLO?：欠壓鎖定輸入引腳。
• ?RON?：導通時間控制引腳。
• ?FB?：反饋引腳，連接到內部調節比較器的反相輸入端。
• ?VCC?：內部高壓串聯調節器輸出，為門驅動和其他內部電路提供偏置。
• ?BST?：自舉電容引腳。
• ?SW?：開關節點，連接到輸出電感和自舉電容。

四、工作原理

LM5017基于COT控制架構工作，通過比較反饋電壓（FB）與內部1.225V參考電壓來調節輸出電壓。當FB電壓低于參考電壓時，高壓側開關導通，導通時間由RON引腳上的電阻和輸入電壓決定。導通時間結束后，開關保持關閉狀態，直到FB電壓再次低于參考電壓且最小強制關閉時間已過期。這種控制方式確保了操作頻率的相對穩定，并提供了快速的瞬態響應。

五、應用與實現

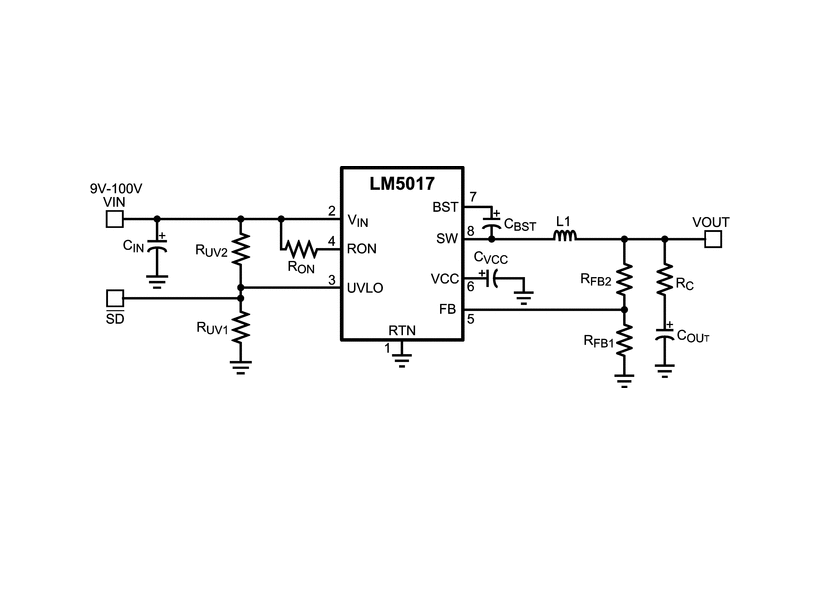

• ?典型應用?：包括降壓轉換器和隔離DC/DC轉換器。
• ?設計步驟?：包括選擇外部組件（如電感、電容和反饋電阻）、設置導通時間和UVLO閾值等。
• ?布局指南?：建議將輸入電容、VCC電容和BST電容盡可能靠近IC放置，以最小化環路面積和噪聲耦合。
• ?軟啟動實現?：通過外部電路實現軟啟動功能，以避免啟動時的電流沖擊。

六、文檔與支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供了詳細的技術規格、設計指南和應用示例。
• ?設計工具?：提供WEBENCH? Power Designer等在線工具，幫助用戶快速生成定制化的電源設計方案。
• ?社區資源?：TI的E2E?在線社區提供工程師之間的交流平臺。

七、封裝與訂購信息

LM5017提供WSON-8和SO PowerPAD?-8封裝選項，具體封裝尺寸和訂購代碼請參考數據手冊中的封裝選項附錄。

八、保護特性

• ?熱關斷?：防止器件因過熱而損壞。
• ?UVLO?：防止在低輸入電壓條件下錯誤操作。
• ?智能峰值電流限制?：保護器件免受過載和短路條件的影響。

LM5017以其高性能、高集成度和易于實現的特點，適用于多種需要高效降壓轉換的應用場景。
