LM25018 器件是一款 48V、325mA 同步降壓穩壓器，集成了高側和低側 MOSFET。LM25018 器件中采用的恒定導通時間 （COT） 控制方案無需環路補償，可提供出色的瞬態響應，并可實現非常高的降壓比。導通時間與輸入電壓成反比，因此在輸入電壓范圍內頻率幾乎恒定。高壓啟動穩壓器為 IC 的內部作和集成柵極驅動器提供偏置電源。

峰值限流電路可防止過載情況。欠壓鎖定 （UVLO） 電路允許對輸入欠壓閾值和滯后進行獨立編程。其他保護功能包括熱關斷和偏置電源欠壓鎖定。
*附件：lm25018.pdf

LM25018 器件采用 WSON-8 和 SO Power PAD-8 塑料封裝。

特性

• 7.5V 至 48V 寬輸入范圍
• 集成 325mA 高側和低側開關
• 無需肖特基
• 恒定導通時間控制
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率
• 智能峰值電流限制
• 可調輸出電壓，最低 1.225 V
• 精密 2% 反饋參考
• 頻率可調至 1 MHz
• 可調欠壓鎖定
• 遠程關機
• 熱關斷

參數

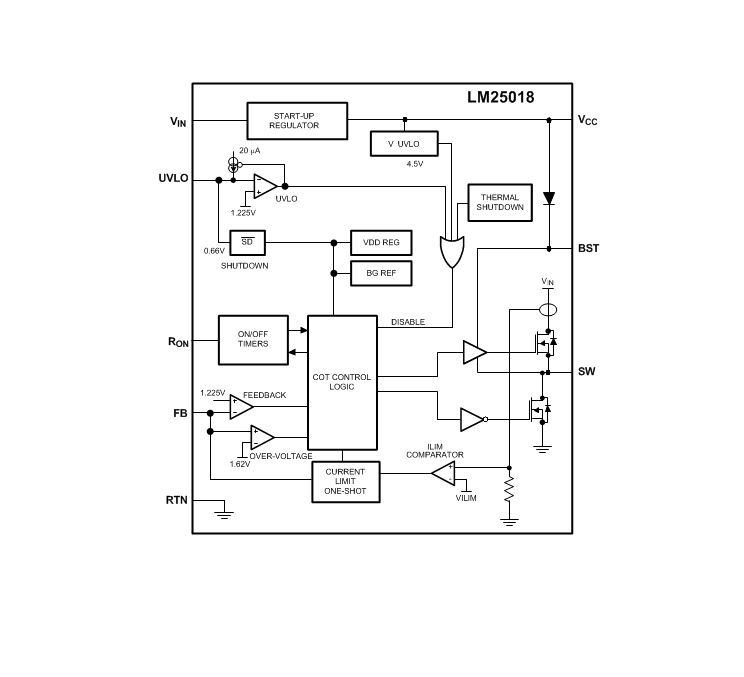

方框圖

1. 產品概述

LM25018是一款48V輸入、325mA輸出的恒定導通時間（COT）同步降壓/Fly-Buck?調節器，集成了高側和低側MOSFET，適用于工業設備、智能電表、電信系統等應用。

2. 主要特性

• ?寬輸入電壓范圍?：7.5V至48V
• ?集成高側和低側開關?：無需外部肖特基二極管
• ?恒定導通時間控制?：無需環路補償，提供超快瞬態響應
• ?智能峰值電流限制?：防止過載和短路條件
• ?可調輸出電壓?：1.225V至最大輸出電壓
• ?高精度反饋參考?：2%
• ?頻率可調?：最高可達1MHz
• ?多種保護功能?：欠壓鎖定（UVLO）、熱關斷、遠程關斷

3. 應用領域

• 工業設備
• 智能電表
• 電信系統
• 隔離偏置電源（Fly-Buck?）

4. 功能描述

• ?COT控制?：導通時間與輸入電壓成反比，實現近似恒定的開關頻率。
• ?VCC調節器?：內部高壓線性調節器，為IC內部電路和柵極驅動器供電。
• ?電流限制?：智能電流限制電路，保護IC免受過載和短路損害。
• ?UVLO電路?：可編程的輸入欠壓閾值和遲滯，確保穩定工作。
• ?熱關斷?：當結溫過高時自動關斷，防止設備損壞。
• ?軟啟動?：可選的外部軟啟動電路，限制啟動時的浪涌電流。

5. 封裝與尺寸

• ?封裝類型?：WSON-8和SO Power PAD-8
• ?尺寸?：WSON-8（4.00mm x 4.00mm），SO Power PAD-8（4.89mm x 3.90mm）

6. 電氣特性

• ?工作結溫范圍?：-40°C至125°C
• ?VCC輸出?：7.6V（典型值）
• ?開關頻率?：由RON電阻和輸入電壓決定，保持近似恒定
• ?電流限制閾值?：575mA（典型值）
• ?熱關斷溫度?：165°C

7. 設計指南

• ?輸出電壓設置?：通過反饋電阻分壓器設置。
• ?電感選擇?：根據輸出電流和紋波要求選擇。
• ?輸出電容?：需要一定的ESR以確保穩定工作。
• ?布局建議?：提供詳細的PCB布局指南，包括旁路電容的放置和反饋跡線的路由。

8. 應用電路

• ?典型應用電路?：提供詳細的12.5V至48V輸入、10V/325mA輸出的降壓轉換器設計示例。
• ?隔離DC-DC轉換器?：使用耦合電感實現隔離輸出，提供設計示例和詳細步驟。

9. 參考設計與工具

• ?WEBENCH? Power Designer?：支持LM25018的定制設計，提供快速設計和優化功能。
• ?相關應用筆記?：包括輸出紋波控制和Fly-Buck?轉換器設計指南。
