LM25017 7.5-48V 寬輸入電壓、650mA 恒定導通時間同步降壓穩壓器數據手冊
1. 產品概述
LM25017是一款48V輸入、650mA輸出的恒定導通時間（COT）同步降壓/Fly-Buck?調節器，集成了高側和低側MOSFET，適用于工業設備、智能電表、電信系統等應用。
2. 主要特性
- ?寬輸入電壓范圍?：7.5V至48V
- ?集成高側和低側開關?：無需肖特基二極管
- ?恒定導通時間控制?：無需環路補償，超快瞬態響應
- ?智能峰值電流限制?：保護過載條件
- ?可調輸出電壓?：1.225V至最大輸出電壓
- ?高精度反饋參考?：2%
- ?頻率可調?：最高可達1MHz
- ?多種保護功能?：欠壓鎖定（UVLO）、熱關斷、遠程關斷
3. 應用領域
- 工業設備
- 智能電表
- 電信系統
- 隔離偏置電源（Fly-Buck?）
4. 功能描述
- ?COT控制?：導通時間與輸入電壓成反比，實現近似恒定的開關頻率。
- ?VCC調節器?：內部高壓線性調節器，為IC內部電路和柵極驅動器供電。
- ?電流限制?：智能電流限制電路，防止過載和短路。
- ?UVLO電路?：可編程的輸入欠壓閾值和遲滯。
- ?熱關斷?：防止結溫過高導致設備損壞。
- ?軟啟動?：可選的外部軟啟動電路，限制啟動時的浪涌電流。
5. 封裝與尺寸
- ?封裝類型?：WSON-8和HSOP-8
- ?尺寸?：WSON-8（4.00mm x 4.00mm），HSOP-8（4.89mm x 3.90mm）
6. 電氣特性
- ?工作結溫范圍?：-40°C至125°C
- ?VCC輸出?：7.6V（典型值）
- ?開關頻率?：由RON電阻和輸入電壓決定，近似恒定
- ?電流限制閾值?：1.02A（典型值）
- ?熱關斷溫度?：165°C
7. 設計指南
- ?輸出電壓設置?：通過反饋電阻分壓器設置。
- ?電感選擇?：根據輸出電流和紋波要求選擇。
- ?輸出電容?：需要一定的ESR以確保穩定工作。
- ?布局建議?：提供詳細的PCB布局指南，包括旁路電容的放置和反饋跡線的路由。

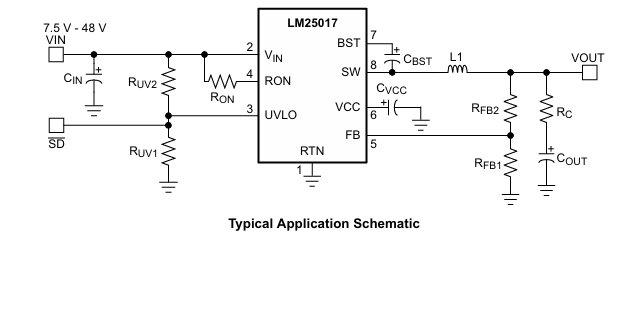

8. 應用電路
9. 參考設計與工具
- ?WEBENCH? Power Designer?：提供定制設計工具，支持快速設計和優化。
- ?相關應用筆記?：包括輸出紋波控制和Fly-Buck?轉換器設計指南。
