LM25019 是一款集成了高側和低側 MOSFET 的 48V、100mA 同步降壓穩壓器。LM25019 中采用的恒定導通時間 （COT） 控制方案無需環路補償，可提供出色的瞬態響應，并可實現非常高的降壓比。導通時間與輸入電壓成反比，因此在輸入電壓范圍內頻率幾乎恒定。高壓啟動穩壓器為 IC 的內部作和集成柵極驅動器提供偏置電源。

峰值電流限制電路可防止過載情況。欠壓鎖定 （UVLO） 電路允許對輸入欠壓閾值和滯后進行獨立編程。其他保護功能包括熱關斷和偏置電源欠壓鎖定。
*附件：lm25019.pdf

LM25019采用 8 引腳 WSON 和 8 引腳 SO PowerPAD 塑料封裝。

特性

• 7.5V 至 48V 寬輸入范圍
• 集成 100mA 高側和低側開關
• 無需肖特基
• 恒定導通時間控制
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率
• 智能峰值電流限制
• 可調輸出電壓，最低 1.225 V
• 精密 2% 反饋參考
• 頻率可調至 1 MHz
• 可調欠壓鎖定
• 遠程關機
• 熱關斷
• 包：
  • 8 引腳 WSON
  • 8 引腳 SO PowerPAD? 封裝

參數

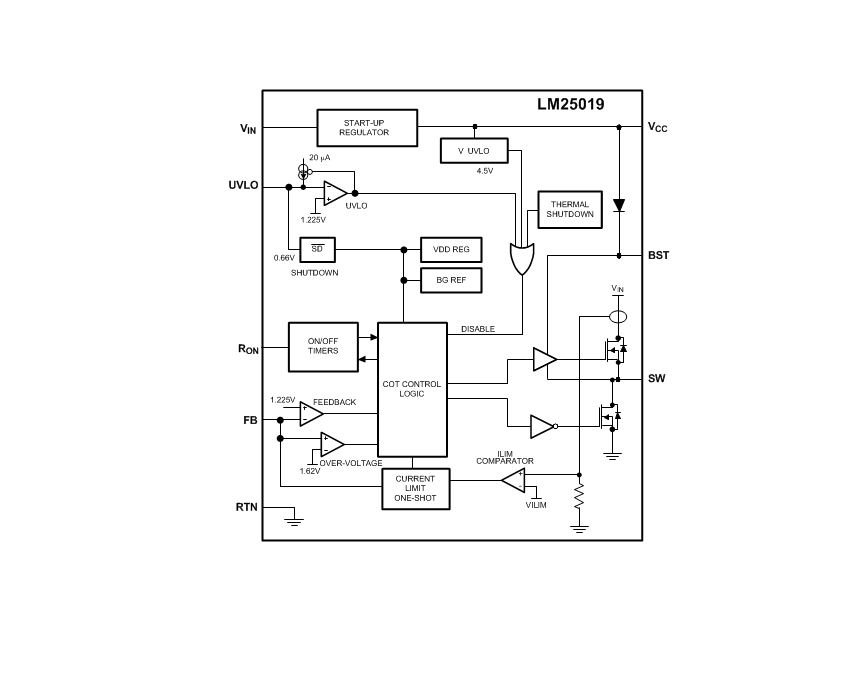

方框圖

1. 產品概述

LM25019是一款48V輸入、100mA輸出的恒定導通時間（COT）同步降壓/Fly-Buck?調節器，適用于工業設備、智能電表、電信系統等應用。該芯片集成了高側和低側MOSFET，提供高效且易于實現的降壓解決方案。

2. 主要特性

• ?寬輸入電壓范圍?：7.5V至48V
• ?小封裝?：提供8引腳WSON和8引腳SO PowerPAD封裝
• ?恒定導通時間控制?：無需環路補償，提供超快瞬態響應
• ?高精度反饋參考?：2%
• ?可調輸出電壓?：1.225V至最大輸出電壓
• ?智能保護功能?：包括欠壓鎖定（UVLO）、熱關斷、遠程關斷等

3. 應用領域

• 工業設備
• 智能電表
• 電信系統
• 隔離偏置電源（Fly-Buck?）

4. 功能描述

• ?COT控制?：通過內部比較器和單觸發定時器實現，導通時間與輸入電壓成反比，保持近似恒定的開關頻率。
• ?VCC調節器?：內部高壓線性調節器，為IC內部電路和柵極驅動器提供穩定的偏置電壓。
• ?電流限制?：具有智能電流限制功能，保護芯片免受過載和短路損害。
• ?UVLO電路?：雙級欠壓鎖定電路，可根據輸入電壓設置不同的工作模式和保護級別。
• ?熱關斷?：內置熱關斷保護，當芯片溫度過高時自動關斷輸出，防止損壞。

5. 電氣特性

• ?工作結溫范圍?：-40°C至125°C
• ?VCC輸出?：7.6V（典型值）
• ?最大輸出電流?：100mA
• ?熱關斷溫度?：165°C
• ?軟啟動功能?：可選外部軟啟動電路，限制啟動時的浪涌電流。

6. 設計指南

• ?輸出電壓設置?：通過反饋電阻分壓器設置，輸出電壓可調范圍廣泛。
• ?電感選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感值。
• ?輸出電容?：需要一定的ESR以確保穩定工作，提供低紋波輸出電壓。
• ?布局建議?：詳細指導PCB布局，包括輸入電容、旁路電容的放置和反饋跡線的路由。

7. 應用電路

• ?典型應用電路?：提供詳細的12.5V至48V輸入、10V/100mA輸出的降壓轉換器設計示例。
• ?設計步驟?：包括反饋電阻選擇、頻率設置、電感選擇、輸出電容選擇等詳細步驟。

8. 參考設計與工具

• ?WEBENCH? Power Designer?：支持LM25019的定制設計，提供快速設計和優化功能。
• ?相關應用筆記?：提供輸出紋波控制、Fly-Buck?轉換器設計等詳細應用指南。

9. 封裝與尺寸

• ?封裝類型?：8引腳WSON和8引腳SO PowerPAD
• ?尺寸?：WSON-8（4.00mm x 4.00mm），SO PowerPAD-8（4.89mm x 3.90mm）
