TPS6269x 器件是一款高頻同步降壓直流/直流轉換器,針對電池供電的便攜式應用進行了優化。TPS6269x 適用于低功耗 應用,支持高達 600mA 的負載電流,并允許使用低成本片式電感器和電容器。
該器件非常適合由單節鋰離子電池供電的移動電話和類似的便攜式應用。提供 2.2V 至 2.9V 的不同固定電壓輸出版本。
*附件:tps62690.pdf
TPS6269x 以 4MHz 的穩壓開關頻率運行,并在輕負載電流下進入省電模式運行,以在整個負載電流范圍內保持高效率。
PFM 模式通過在輕負載作期間將靜態電流降低到 19μA (典型值) 來延長電池壽命。對于噪聲敏感型應用,可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。這一特性,再加上高 PSRR 和 AC 負載調節性能,使該器件適合替代線性穩壓器,以獲得更好的功率轉換效率。
特性
- 4MHz 工作頻率時效率為 95%
- 19μA 靜態電流
- 4MHz 穩頻作
- 高占空比作
- ±2% 總直流電壓精度
- 負載和線路瞬變
- 出色的交流負載調整率
- 低紋波輕負載 PFM 模式
- ≥40分貝 V
在PSRR (1kHz 至 10kHz) - 內部軟啟動,250μs 啟動時間
- 集成有源省電排序(可選)
- 電流過載和熱關斷保護
- 需要
三個表面貼裝外部元件(一個 2012 MLCC 電感器,兩個 0402 陶瓷電容器) - 完整的 1 mm 以下元件輪廓解決方案
- 總解決方案尺寸 <12 mm^2^
- 采用 6 引腳 NanoFree (CSP) 封裝

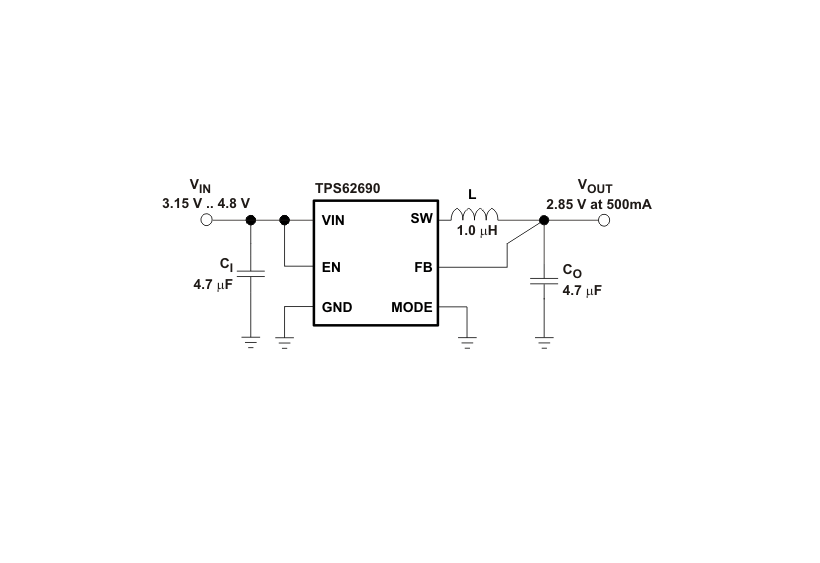

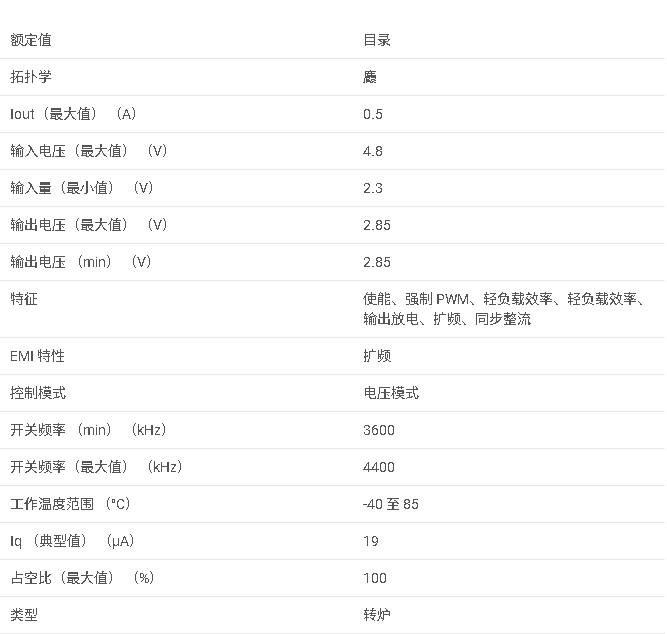

參數
方框圖
1. 產品概述
?TPS62690?是一款由德州儀器(Texas Instruments)生產的高頻同步降壓DC-DC轉換器,專為電池供電的便攜式應用設計。該轉換器支持高達500mA的負載電流,并以固定的4MHz開關頻率運行,以實現高效率的電源轉換。
2. 主要特點
- ?高效率?:在4MHz操作下效率可達95%。
- ?低靜態電流?:僅19μA(典型值),延長電池壽命。
- ?高頻操作?:固定4MHz開關頻率,減少外部元件尺寸。
- ?PFM/PWM混合模式?:輕載時進入PFM模式,降低靜態電流;重載時切換至PWM模式,保持高效率。
- ?寬輸入電壓范圍?:支持2.3V至4.8V的輸入電壓范圍。
- ?多種保護功能?:包括過流保護、熱關斷和輸入欠壓鎖定(UVLO)。
3. 功能模塊
- ?同步降壓轉換器?:集成高側和低側MOSFET,實現同步整流,提高效率。
- ?PFM/PWM控制?:根據負載電流自動切換操作模式,優化效率和性能。
- ?軟啟動功能?:內部集成軟啟動電路,限制啟動時的浪涌電流。
- ?使能引腳?:通過EN引腳控制轉換器的開啟和關閉。
- ?模式選擇引腳?:MODE引腳允許用戶選擇固定頻率的PWM模式或自動PFM/PWM混合模式。
4. 應用領域
5. 電氣特性
- ?輸入電壓范圍?:2.3V至4.8V。
- ?輸出電壓?:多種固定電壓輸出版本可選,從2.2V至2.9V。
- ?負載電流范圍?:0mA至500mA(TPS62690)。
- ?開關頻率?:固定4MHz。
- ?靜態電流?:19μA(典型值),在PWM模式下為4.2mA。
6. 設計指南
- ?電感選擇?:推薦使用0.5μH至1.8μH的電感值,以獲得最佳性能。
- ?輸出電容選擇?:建議使用4.7μF至10μF的陶瓷電容,以獲得低ESR和低輸出紋波。
- ?布局和布線?:關鍵信號路徑(如輸入電容、輸出電容、電感和SW節點)應保持短且寬,以減少寄生電感和電阻。
- ?熱設計?:考慮轉換器的熱耗散,確保在最大結溫下穩定運行。
7. 包裝信息
- 提供6引腳的CSP(Chip Scale Package)封裝選項。
- 符合RoHS標準,采用無鉛鍍層。
-
