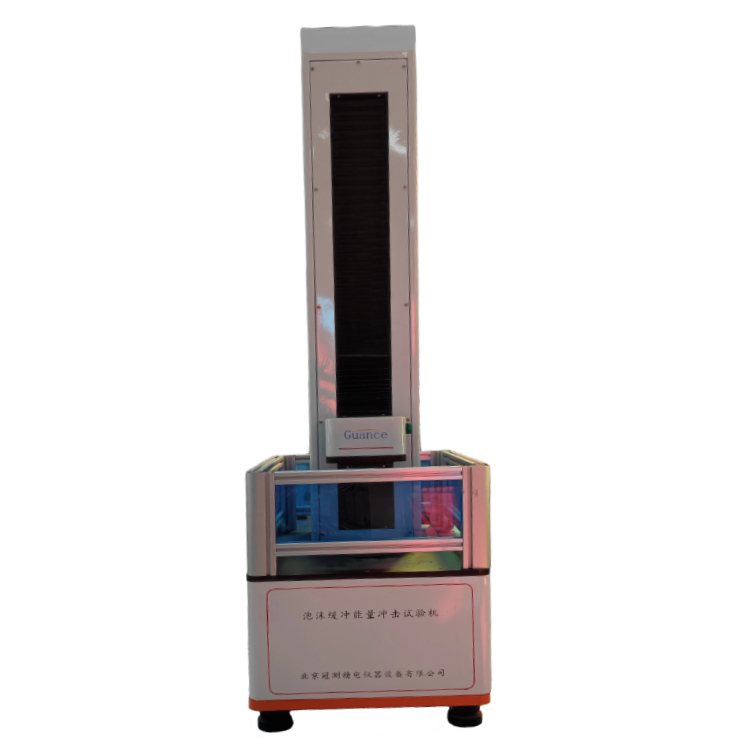

在海綿沖擊疲勞試驗機的運行過程中，控制板燒毀是較為嚴重的故障，其中電源設計缺陷往往是重要誘因。

一、電源過流保護不足?

1. 案例分析 ：海綿沖擊疲勞試驗機在運行半年后，控制板突然冒煙燒毀。經檢查，伺服電機驅動電路的電源線路中，因長期運行導致某功率電阻性能下降，阻值變小，電流大幅增加。而電源設計中僅依靠保險絲進行過流保護，但其熔斷電流設置過大（2A），遠高于該支路正常工作電流（0.5A）。當電流上升至 1.5A 時，保險絲未能及時熔斷，持續的大電流使控制板上的線路板銅箔過熱，最終引發控制板燒毀。?
2. 教訓總結 ：電源過流保護設計應精準匹配各支路負載電流。除常規保險絲外，建議增加過流保護芯片（如 MAX471，可設置 0.1 - 1A 的過流閾值），對關鍵負載（如伺服電機驅動、加熱模塊等）進行實時監測。一旦電流超過設定閾值，芯片迅速切斷電源，避免大電流對控制板造成不可逆損壞。同時，定期檢查保險絲狀態，確保其在規定電流下能可靠熔斷。?

二、電源紋波過大?

1. 案例分析 ：另一臺試驗機在測試過程中，控制板頻繁出現數據異常，隨后控制板部分元件燒毀。深入檢測發現，試驗機采用的線性電源雖能提供穩定的輸出電壓，但紋波較大（峰峰值達 100mV）。在控制板上，一些對電源穩定性要求極高的模擬芯片（如 AD 轉換芯片）受紋波影響，輸出數據跳變嚴重，長時間處于異常工作狀態，最終因過熱燒毀，進而波及周邊元件，導致控制板大面積損壞。?
2. 教訓總結 ：海綿沖擊疲勞試驗機的控制板包含數字電路和模擬電路，模擬電路對電源紋波極為敏感。在電源設計時，應優先選擇紋波較小的開關電源，如采用同步整流技術的開關電源，其紋波可控制在 10mV 以下。若使用線性電源，需在電源輸出端增加多級濾波電路，如 π 型濾波（由兩個電容和一個電感組成），進一步降低紋波。同時，合理布局控制板上的電源線路，模擬電源和數字電源分開布線，并通過磁珠或電感進行隔離，減少相互干擾。?

三、電源散熱設計不當?

1. 案例分析 ：試驗機在夏季高溫環境下連續運行數小時后，控制板出現故障，經拆解發現電源芯片及周邊功率元件嚴重?zé)龤АＴ撛囼?yàn)機電源模塊采用了一款集成度較高的電源芯片，負責為整個控制板供電，芯片正常工作溫度范圍為 - 40℃至 85℃。但在設計時，未充分考慮芯片在滿載運行時的散熱問題，僅依靠自然散熱，夏季環境溫度達 35℃以上時，芯片溫度迅速攀升至 120℃，遠超其耐受溫度，導致芯片內部電路損壞，進而引發控制板燒毀。?
2. 教訓總結 ：對于高功率、高集成度的電源芯片，必須進行有效的散熱設計?？稍谛酒砻姘惭b散熱片，散熱片的材質選擇導熱性能良好的鋁合金，且表面積要足夠大，以增加散熱面積。對于發熱嚴重的電源模塊，還可考慮增加散熱風扇，采用強制風冷的方式降低芯片溫度。同時，優化控制板的布局，將電源模塊放置在通風良好的位置，避免周邊元件對其散熱造成阻礙。此外，通過溫度傳感器實時監測電源芯片溫度，當溫度接近警戒值時，可通過控制風扇轉速或降低試驗機負載等方式進行散熱保護。?

四、電源輸入電壓匹配問題?

1. 案例分析 ：一臺進口的海綿沖擊疲勞試驗機，在國內使用時因電源輸入電壓不匹配導致控制板燒毀。該試驗機額定輸入電壓為 110V，而國內標準市電電壓為 220V。操作人員在接入電源時，未使用合適的降壓變壓器，直接將試驗機接入 220V 電源。過高的輸入電壓使電源模塊中的整流橋、濾波電容等元件瞬間承受過高電壓，元件被擊穿短路，強大的短路電流迅速燒毀控制板上的電源線路及相關元件。?
2. 教訓總結 ：在設計和使用海綿沖擊疲勞試驗機時，務必確保電源輸入電壓與試驗機額定電壓精確匹配。對于可能在不同電壓環境下使用的試驗機，電源設計應具備寬電壓輸入功能，如采用支持 90 - 264V 輸入的開關電源模塊。若試驗機本身不具備寬電壓輸入能力，在接入不同電壓市電時，必須使用質量可靠的變壓器進行電壓轉換，并在電源輸入端設置明顯的電壓標識和警示標志，防止操作人員誤接電壓。同時，在試驗機內部電源模塊前端，增加過壓保護電路，當輸入電壓超過額定值一定范圍時，迅速切斷電源，保護控制板免受過高電壓的損害。?

通過對這些控制板燒毀事故的分析，可清晰認識到電源設計在海綿沖擊疲勞試驗機中的重要性。從過流保護、紋波控制、散熱設計到電壓匹配等方面進行全面優化，能有效降低控制板燒毀風險，提高試驗機的可靠性和穩定性，保障測試工作的順利進行。
