TPS62590-Q1 器件是一款高效同步降壓轉換器， 針對空間受限的應用和極低的靜態電流要求進行了優化。它 通過預穩壓低電壓軌提供高達 1000mA 的輸出電流，功耗為 15μA （典型值）在 Power-Save 模式下。

在 2.5 V 至 6 V 的輸入電壓范圍和 2.5% 的輸出電壓精度下， 該器件旨在為各種汽車應用供電。
*附件：tps62590-q1.pdf

TPS62590-Q1 系列以 2.25MHz 固定開關頻率運行，并進入 輕負載電流下的省電模式，可在整個負載電流范圍內保持高效率 范圍。

省電模式針對低輸出電壓紋波進行了優化。用于低噪聲 應用時，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。 在關斷模式下，電流消耗降至 1 μA 以下。TPS62590-Q1 允許 使用小型電感器和電容器來實現小尺寸解決方案。

TPS62590-Q1 的尺寸為 2 mm × 2 mm 6 引腳 SON 封裝，帶有導熱墊，可提高熱性能。

特性

• 適用于汽車應用
• 輸出電流高達 1000 mA
• 輸入電壓范圍為 2.5 V 至 6 V
• 高效降壓轉換器
• PWM 模式下的輸出電壓精度 ±2.5%
• 典型 15μA 靜態電流
• 2.25 MHz 固定頻率作
• 輕負載電流下的省電模式
• 100% 占空比，實現最低壓差

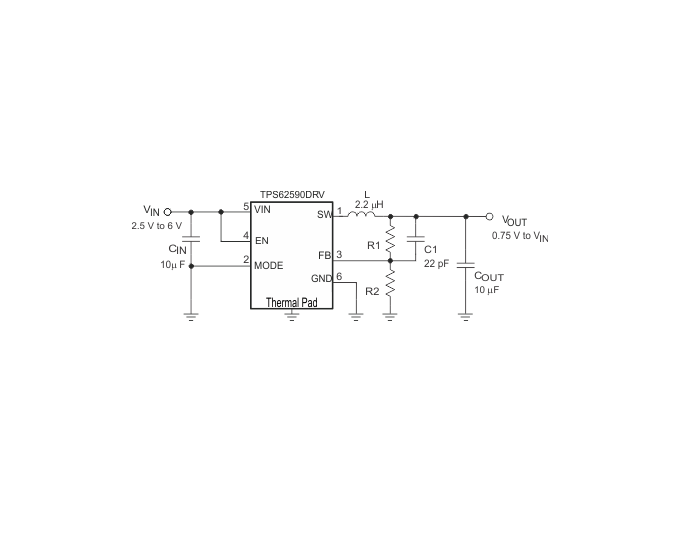

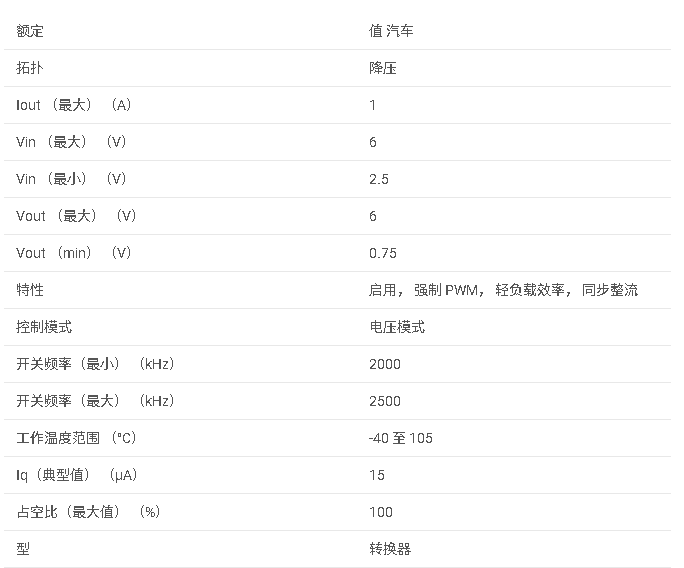

參數

方框圖

一、產品概述

TPS62590-Q1 是一款專為汽車應用設計的 2.25-MHz、1-A 同步降壓轉換器，采用 2mm × 2mm 的 SON 封裝，具有高熱性能的熱墊。該轉換器適用于空間受限且需要極低靜態電流的應用，如汽車信息娛樂系統、集群、導航、顯示以及高級駕駛輔助系統（ADAS）等。

二、主要特性

• ?高效率?：在寬負載范圍內保持高效率，輕載時進入省電模式。
• ?低靜態電流?：典型值為 15μA，在關機模式下降低至小于 1μA。
• ?寬輸入電壓范圍?：2.5V 至 6V。
• ?固定頻率操作?：2.25MHz 固定頻率，支持強制 PWM 模式。
• ?高輸出電壓精度?：PWM 模式下 ±2.5%。
• ?100% 占空比?：支持最低壓差操作。
• ?小尺寸封裝?：2mm × 2mm 的 SON 封裝，適用于空間受限的應用。
• ?熱性能?：集成熱墊，提高熱性能。

三、電氣特性

• ?輸出電壓范圍?：0.75V 至 VIN。
• ?輸出電流?：最大 1A。
• ?參考電壓?：600mV。
• ?啟動時間?：內部軟啟動電路，輸出電壓從 5% 升至 95% 通常在 250μs 內。
• ?熱關斷?：結溫超過 140°C 時自動關斷。

四、功能描述

• ?模式選擇?：通過 MODE 引腳選擇 PWM 模式或省電模式。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流。
• ?省電模式?：輕載時自動進入 PFM 模式，降低開關頻率和靜態電流。
• ?動態電壓定位?：在 PWM 模式下，通過調整反饋電壓實現動態電壓調整。
• ?熱關斷和欠壓鎖定?：保護電路防止過熱和輸入電壓過低。

五、應用信息

• ?典型應用?：汽車信息娛樂系統、導航、顯示、ADAS 等。
• ?設計指南?：提供了詳細的設計步驟，包括選擇電感、輸出電容、反饋電阻等。
• ?布局考慮?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：6 引腳 SON，帶熱墊。
• ?封裝尺寸?：2mm × 2mm。

七、文檔支持

• ?相關文檔?：提供了相關的技術文檔和測試報告鏈接。
• ?社區資源?：鏈接到 TI 社區資源，包括 TI E2E? 在線社區。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
