TPS62065-Q1、TPS62067-Q1 和 TPS62067A-Q1 器件是高效、同步、降壓 DC/DC 轉換器。該器件提供高達 2A 的輸出電流。

該器件的輸入電壓范圍為 2.9V 至 6V，非常適合從 5V 或 3.3V 系統電源軌進行電源轉換。TPS62065-Q1 和 TPS62067-Q1 器件以 3MHz 固定頻率運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。省電模式針對低輸出電壓紋波進行了優化。對于低噪聲應用，可以通過將 MODE 引腳拉高來強制 TPS62065-Q1 器件進入固定頻率 PWM 模式。TPS62067-Q1 提供開漏電源良好輸出并具有省電模式，而 TPS62067A-Q1 則以固定頻率 PWM 模式運行。在關斷模式下，電流消耗降低到 5 μA，內部電路對輸出電容器放電。TPS62065-Q1、TPS62067-Q1 和 TPS62067A-Q1 器件經過優化，可采用微型 1μH 電感器和小型 10μF 輸出電容器，以實現最小的設計尺寸和高調節性能。

新產品 TPS628502-Q1 具有更低的 BOM 成本和尺寸、更高的效率和其他功能。
*附件：tps62065-q1.pdf

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3MHz 開關頻率
• V IN 范圍為 2.9 V 至 6 V
• 效率高達 97%
• 省電模式和 3MHz 固定 PWM 模式
• 電源正常輸出
• PWM 模式下的輸出電壓精度 ±1.5%
• 輸出電容放電功能
• 典型 18μA 靜態電流
• 100% 占空比，實現最低壓差
• 電壓定位
• 時鐘抖動
• 采用 2 × 2 × 0.75mm WSON 封裝

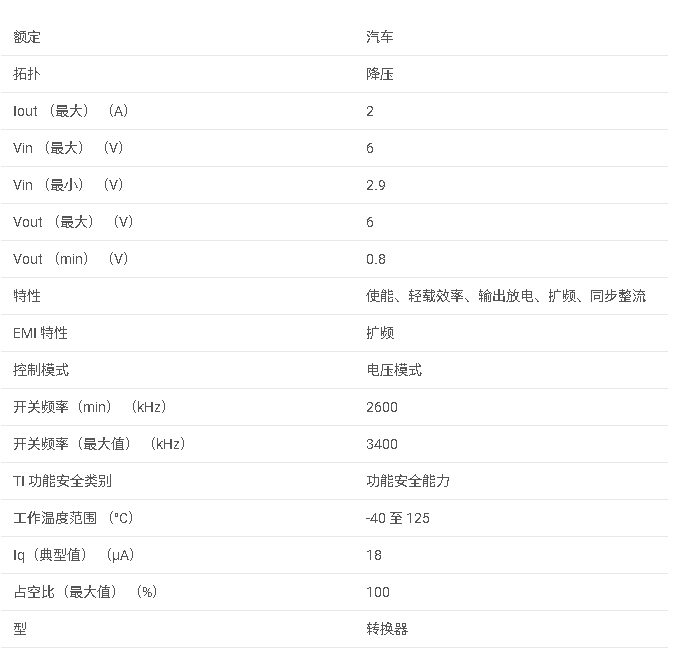

參數

方框圖

一、產品概述

TPS62065-Q1是一款由德州儀器（Texas Instruments）生產的3MHz、2A高效同步降壓轉換器，專為汽車應用設計。該轉換器符合AEC-Q100標準，適用于高級駕駛輔助系統（ADAS）和汽車信息娛樂系統等應用。

二、主要特性

• ?AEC-Q100認證?：適用于汽車應用，滿足高溫（-40°C至125°C）和ESD要求。
• ?開關頻率?：3MHz，固定頻率PWM模式。
• ?輸入電壓范圍?：2.9V至6V。
• ?最大輸出電流?：2A。
• ?高效率?：高達97%。
• ?功率保存模式?：輕載時自動降低頻率，提高效率。
• ?輸出電壓準確性?：±1.5%（PWM模式）。
• ?低靜態電流?：典型值為18μA。
• ?100%占空比?：實現最低壓降。
• ?電源良好輸出?（TPS62067-Q1）：用于電源排序。
• ?小尺寸封裝?：2x2mm WSON封裝。

三、應用領域

• 高級駕駛輔助系統（ADAS）
• 汽車信息娛樂系統
• 汽車儀表集群

四、功能描述

1. 工作模式

• ?固定頻率PWM模式?：在中等到重載條件下工作，提供穩定的輸出電壓和電流。
• ?功率保存模式?：輕載時自動降低開關頻率，減少靜態電流，提高效率。

2. 電源良好輸出（TPS62067-Q1）

TPS62067-Q1提供一個開漏電源良好輸出，可用于電源排序和監測輸出電壓是否達到穩定狀態。

3. 軟啟動

內置軟啟動電路，限制啟動時的浪涌電流，防止輸入電壓突降。

4. 保護功能

• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作，保護電池和轉換器。
• ?過流保護?：內置電流限制和折返電流限制，防止短路和過載損壞。
• ?熱關斷?：結溫超過設定閾值時自動關斷，防止過熱損壞。

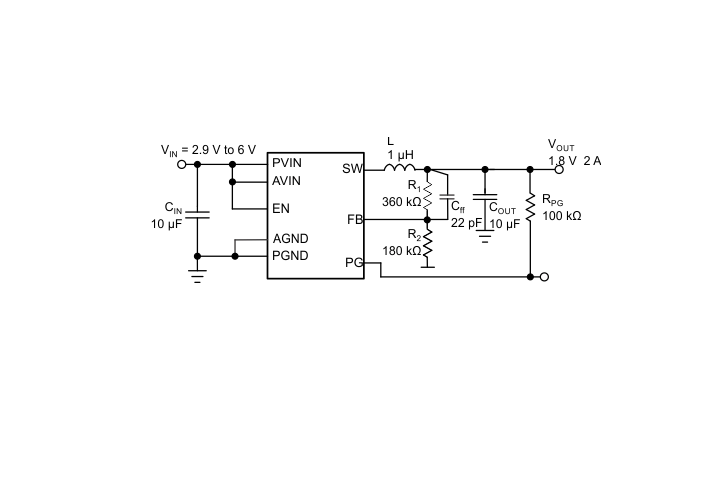

五、設計指南

1. 輸出電壓設置

通過連接在FB引腳和地之間的電阻分壓器來設置輸出電壓，手冊提供了詳細的計算公式。

2. 濾波器設計

推薦使用1μH的電感和10μF的陶瓷輸出電容，以優化轉換器的性能和穩定性。手冊提供了濾波器設計的詳細指導。

3. 布局考慮

• 輸入和輸出電容應盡可能靠近IC放置，以減少ESR和ESL。
• 反饋電阻分壓器應靠近FB引腳放置，以減少噪聲干擾。
• 熱焊盤應連接到PCB上的散熱區域，以提高散熱性能。

六、封裝和材料信息

TPS62065-Q1采用2x2x0.75mm的WSON封裝，符合RoHS標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
