?第一部分 設計概述

自適應濾波是近幾十年發展起來的信號處理理論的的新分支。隨著人們?cè)谠擃I(lǐng)域研究的不斷深入，自適應處理的理論和技術日趨完善，其應用領域也越來越廣泛。自適應濾波在通信、控制、語言分析和綜合、地震信號處理、雷達和聲吶波束形成，以及醫學診斷等諸多科學領域均有著廣泛的應用，也正是這些應用又反過來推動了自適應濾波理論和技術的發展。

自適應濾波是在維納濾波、卡爾曼濾波等線性濾波基礎上發展起來的一種最佳濾波方法。自適應濾波器使之能夠根據環境的改變，采用某種自適應算法來改變?yōu)V波器參數,不改變結構。現代通信信號處理發展到 3G、4G 時代后，每秒上百兆比特處理速度的要求對于自適應 處理技術是一個極大的挑戰。使用具有高度并行結構的 FPGA 實現自適應算法以及完成相應的調整和優化，相比于在 DSP 芯片上的算法實現可以達到更高的運行速度。

直接求解維納-霍夫方程是不現實的，因?yàn)椴粌H無法事先的知輸入信號的統計特征，也無法利用FPGA等硬件平臺快速實現諸如矩陣求逆等復雜的數學運算。一種可行的途徑是尋找到一種迭代算法，通過不斷的迭代運算，使濾波器系數最終收斂到最佳值，盡量接近維納-霍夫方程中的最優解。LSM算法是由WID容我和Hoff于1960年提出的，該算法基于最小均方誤差準則，在梯度法的基礎上，通過改進均方誤差梯度的估計值計算方法，取單個誤差樣本平方的梯度作為均方誤差梯度的估計值，有效減少了運算量，降低了最陡下降算法的復雜度，具有結構相對簡單、運算量較小等優勢，近年來在地球物理信號處理、通信信號處理、語音信號處理等領域得到了越來越多的應用。

實現展示：

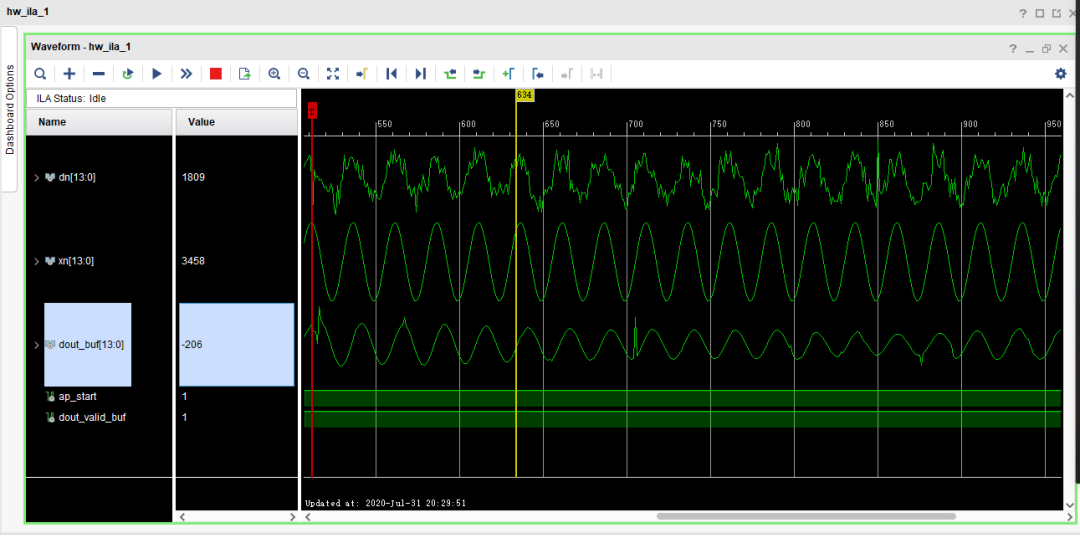

圖1-1自適應濾波器測試波形圖

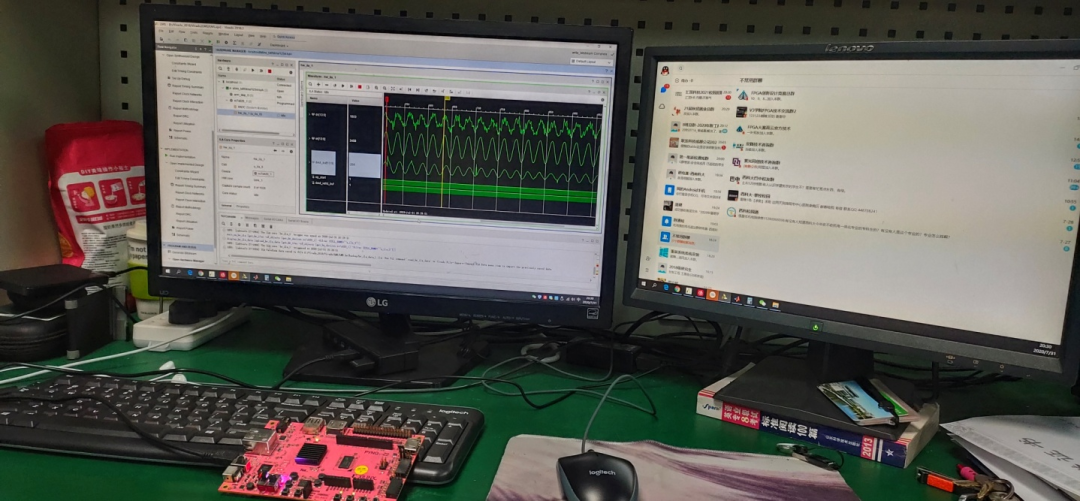

圖1-2自適應濾波器實物測試圖

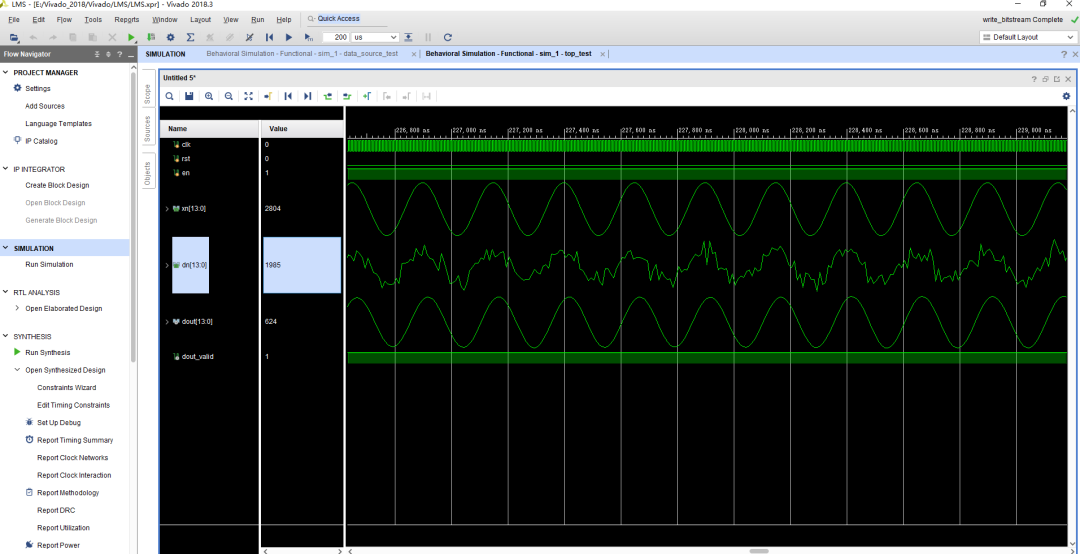

圖1-3自適應濾波器仿真波形圖

第二部分 實現原理描述

2.1 計劃實現及已實現功能

(1)在MATLAB上進行仿真，驗證自適應濾波的自適應性；

(2)在HLS上實現并行化，最終達到LSM并行化計算能力，參數自動調整等功能；

(3)下載到板卡上進行測試，經過反復測試優化，最終實現基于HLS的自適應濾波。

2.2 項目技術方案

自適濾波器是一種變系數的數字濾波器，由于其能夠根據算法動態調整濾波系數，始終能夠保持一個較好的濾波性能，目前已經在自適應噪聲對消、移動通信信道均衡、自適應信號增強以及信號預測等領域得到了廣泛的應用。

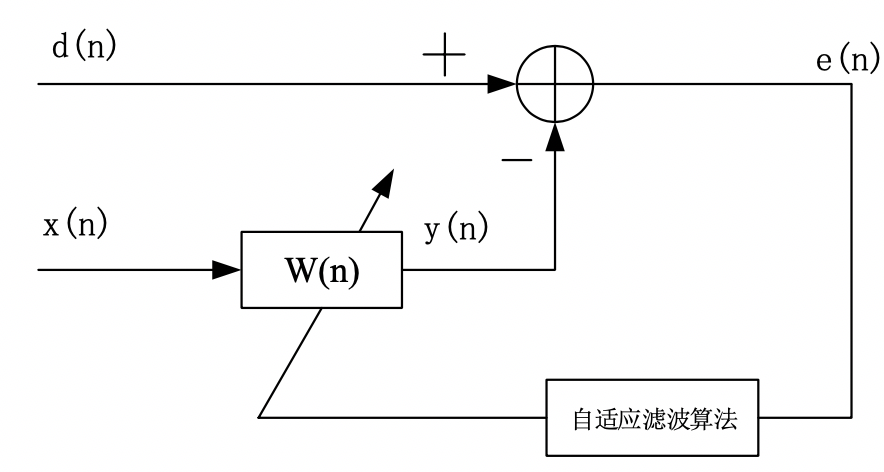

圖 2-1 自適應濾波器框圖

圖2-1為自適應濾波器框圖，主要包括數字濾波器硬件和自適應算法兩個大的部分。自適應濾波器硬件是基礎，算法是靈魂。實際應用中，一般利用誤差信號e(n)構造自適應濾波算法所需要的目標函數，在此基礎上再定義濾波器的更新規則，從而構建不同的自適應算法。

LMS算法全稱最小均方誤差算法的簡稱，LMS算法是在維納濾波器的基礎上改進來的。我們知道，經典的維納濾波器采用的是最陡下降沿算法來求解自適應濾波器的最優解，濾波器系數的最優解如(2-1)所示：

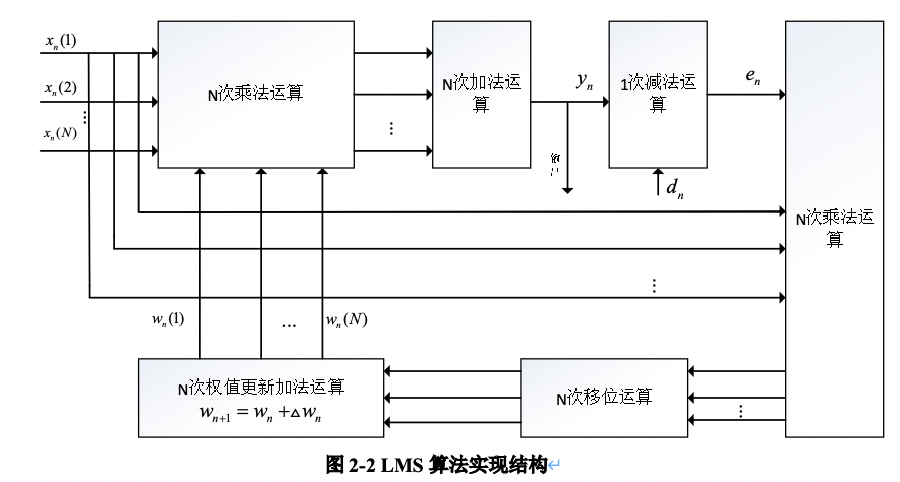

LMS算法的實現結構如圖2-2所示，由上圖可知，完成一次LMS算法權值更新需要經過比較多的乘法器、加減法器、移位操作。當?shù)谝唤M輸入信號進入自適應算法系統時，首先要完成N此乘法運算，而后依次完成加法運算、1次減法運算、N次乘法運算、N次移位操作及N次加法運算。

第三部分 完成情況及性能參數

MATLAB仿真如圖3-1和圖3-2所示，首先生成一個原始信號，和高斯噪聲信號，并將噪聲信號假如到原始信號中，再分別將原始信號和加噪后的信號作為參考信號dn和系統輸入信號xn,最終通過自適應濾波算法，得到如圖3-2所示的濾波結果，從圖3-2分析可得，信號的濾波效果很好，誤差很小，收斂于0.02。從仿真的角度，實現了基于LMS的自適應濾波器設計。

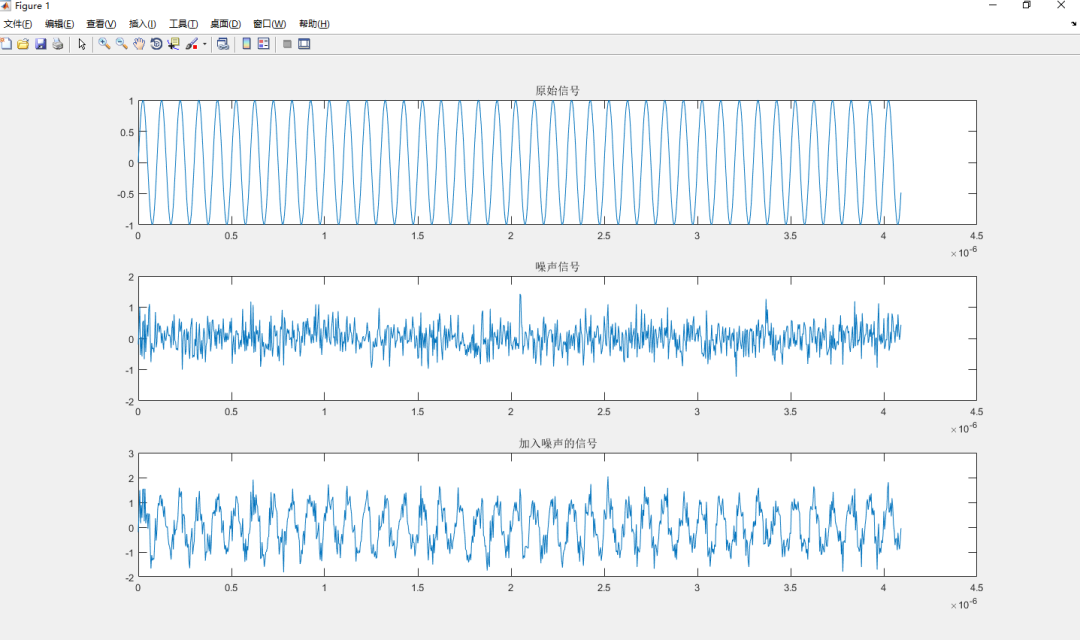

圖3-1 MATLAB仿真的原始信號和噪聲信號

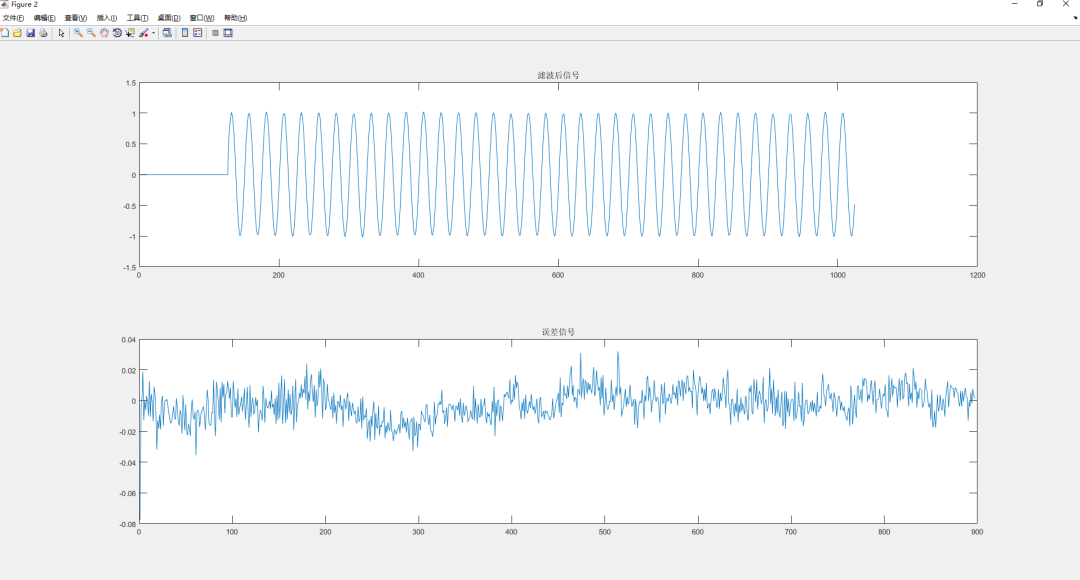

圖3-2 MATLAB的濾波信號

系統仿真完成后，在HLS中撰寫LMS算法的濾波器，代碼如圖3-4所示，圖3-3為優化后的資源占用情況和時鐘總結情況，又分析可以看出，系統的數據處理到輸出只需要一個時鐘，實現了系統的流水線實時處理。再?gòu)馁Y源的角度分析，可以看到，使用了40個DSP，105個LUT和1036個FF，資源占用滿足要求，可以實現下板測試。

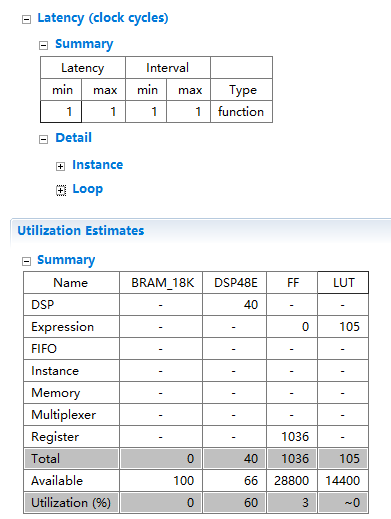

圖3-3 HLS優化的結果

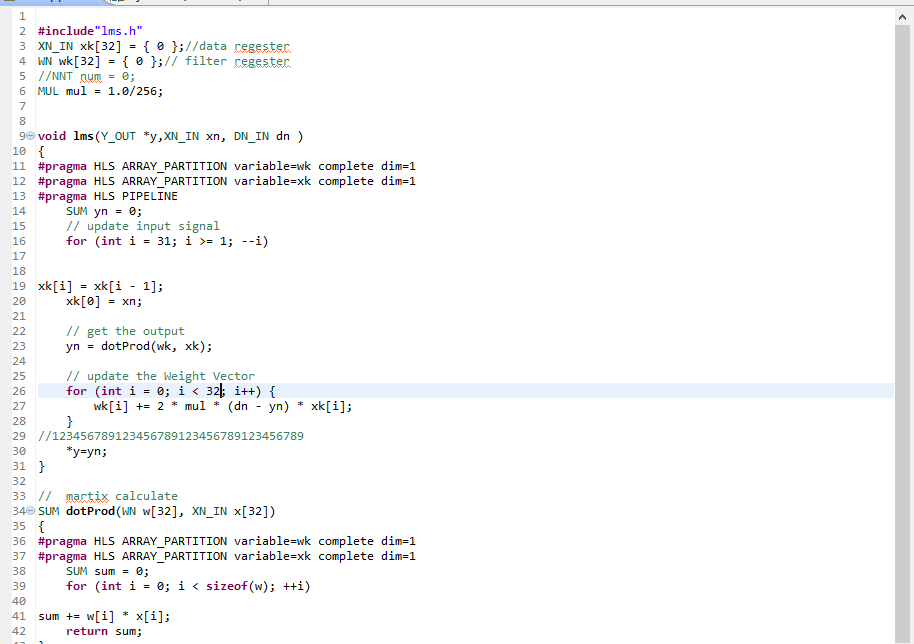

圖3-4 HLS代碼

在仿真完成后，生成IP核并導入Vivado創建工程，使用MATLAB生成參考信號和系統輸入信號，并寫入文本，再制作成Vivado可用的.coe文件，在Vivado中添加ROM IP 核，并添加制作好的數據源.coe文件，作為整個系統的輸入信號。完成整個系統的搭建，最后下板測試，下板測試結果如圖3-5所示，使用Vivado的ila工具，抓取數據源和濾波結果，從抓取到的波形可以看出，濾波后的信號效果比較理想，完成了自適應濾波的功能。

圖 3-5下載板卡測試

?
