Texas Instruments TPS54x38同步降壓轉換器是高效、高電壓輸入、易于使用的轉換器，具有高度設計靈活性。此轉換器具有3.8V至28V輸入電壓范圍，適用于由5V、12V、19V和24V總線電源軌供電的系統。TPS54x38轉換器支持高達5A/4A/3A的連續輸出電流、8μs最大導通時間、0.6V ±1%參考電壓，以及98%最大占空因數。此轉換器采用固定頻率峰值電流控制，具有內部補償功能，可實現快速瞬態響應以及良好的線路和負載調節。典型應用包括多功能打印機、企業投影儀、便攜式電子設備、聯網外設、有線網絡、無線基礎設施、醫療和樓宇自動化。

數據手冊：*附件：Texas Instruments TPS54x38同步降壓轉換器數據手冊.pdf

TPS54x38轉換器具有優化的內部環路補償，在0.6V至22V寬輸出電壓范圍和開關頻率范圍內無需外部補償。此轉換器包括一個集成式自舉電容器，支持單層PCB布局。TPS54x38轉換器的工作結溫范圍為-40°C至150°C，采用1.5mm x 2mm QFN封裝。

特性

• 為多種應用配置：
  • 輸入電壓范圍：3.8 V至28 V
  • 輸出電壓范圍：0.6 V至22 V
  • 連續輸出電流：高達5A (TPS54538)、4A (TPS54438)、3A (TPS54338)
  • 參考電壓：0.6V ±1%（-40°C至150°C）
  • 最短開關和關斷時間：70ns和114ns
  • 最長接通時間：8μs
  • 最大占空因數：98%
• 高效率：
  • 47mΩ和21mΩ集成MOSFET
  • 低靜態電流：28 μA（典型值）
• 峰值電流控制模式，帶內部補償
• 可選頻率：200 kHz至2.2 MHz
• 可與外部時鐘同步，頻率范圍為200kHz至2.2MHz（支持相移）
• 輕負載條件下可選擇PFM/FCCM
• 可選的可調軟啟動時間和電源良好指示器功能
• 出色的EMI性能，具有頻率擴頻和經過優化的引腳分配
• 高側和低側MOSFET均具備打嗝式過流限制功能
• 非閉鎖OTP、OCP、OVP、UVP和UVLO保護
• 集成自舉電容器，支持單層PCB布局
• 工作結溫范圍：-40 °C至150 °C
• 1.5 mm x 2 mm QFN封裝

應用

• 醫療和保健
• 樓宇自動化
• 測試與測量
• 多功能打印機
• 企業投影儀
• 便攜式電子產品
• 聯網外設
• 有線網絡和無線基礎設施
• 具有5V、12V、19V和24V輸入的分布式電源系統

框圖

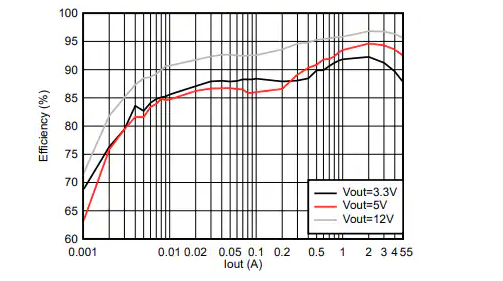

效率VIN=24V，fSW=500kHz

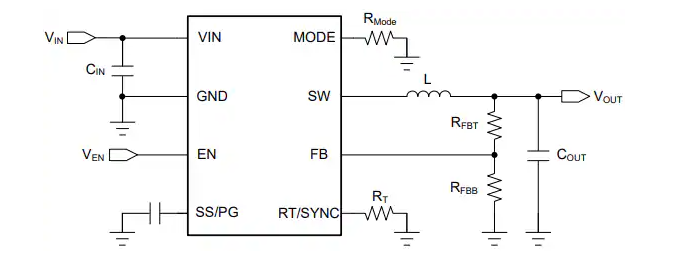

原理圖
