BLR3XX系列

BLR3XX系列是上海貝嶺推出的第三代高精度基準電壓源。具有高輸出精度、低功耗、低噪聲以及低溫度系數的特性。

該系列使用上海貝嶺公司專利核心結構實現高精度，同時更好的熱管理提高了系統精度。

BLR3XX基準電壓源最大110uA的工作電流和100mV的低壓差能更好適用于工業控制設備中。

兼容SOT-23-3/SOT23-6/MSOP8三種封裝形式，均提供多種輸出電壓版本。在較寬的輸入電壓范圍條件下，所有器件均支持-40℃至+125℃的擴展工業溫度區間。

應用場景

精密數據采集系統

高分辨率數據轉換器

高精度測量儀器

工業儀器儀表

醫療設備

汽車電池監控

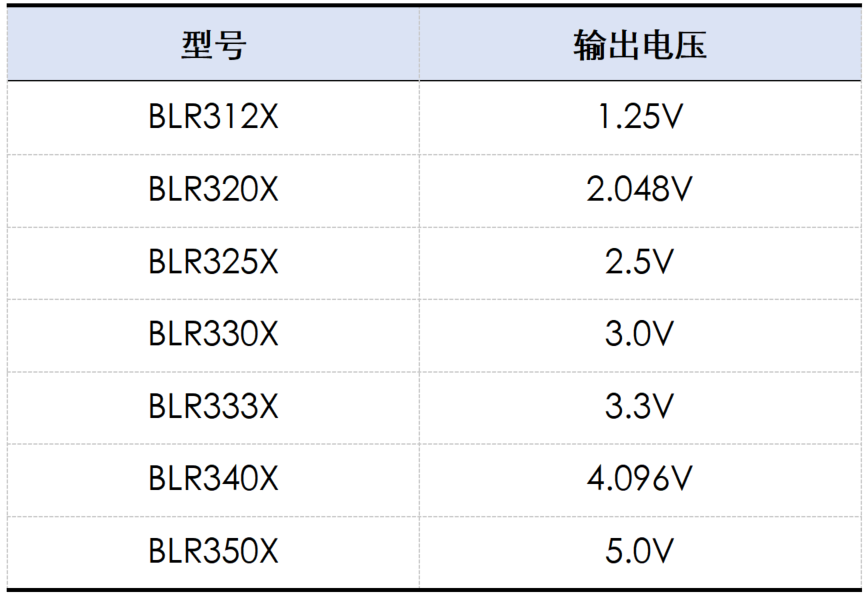

選型指南

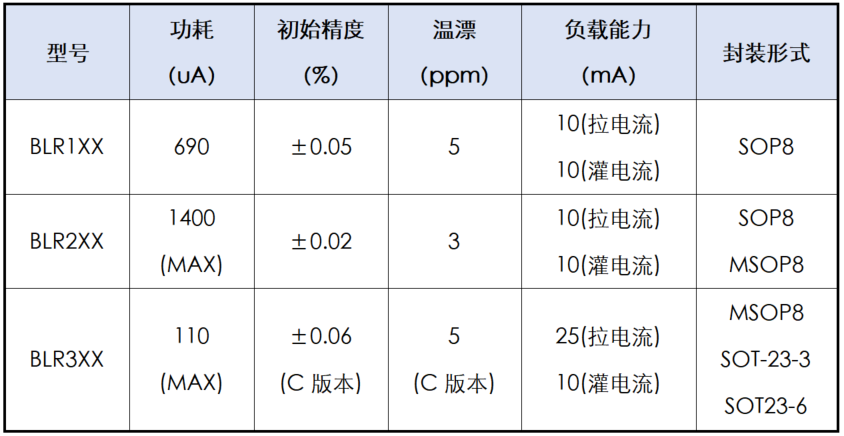

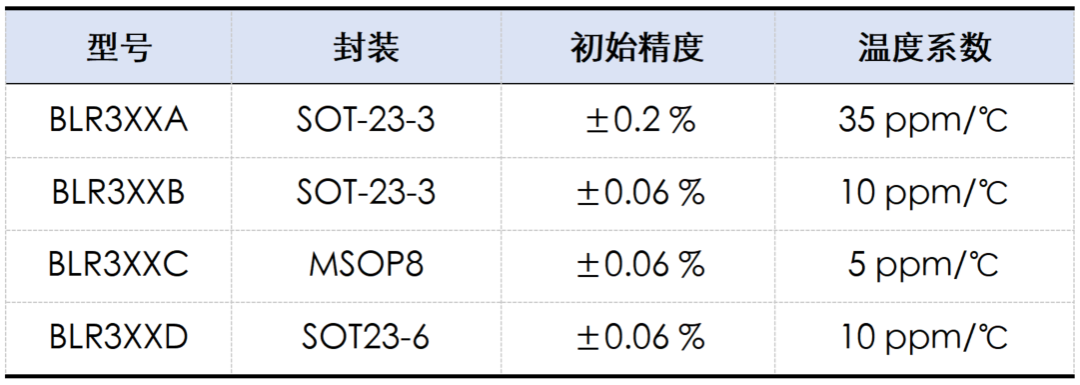

參數對比

BLR3XX系列相比貝嶺第一、二代基準電壓源，不僅在功耗方面有顯著優化，而且電流負載能力提升至+25mA。

除此之外，BLR3XX系列針對多樣化應用場景需求，提供全場景封裝解決方案。

引腳配置

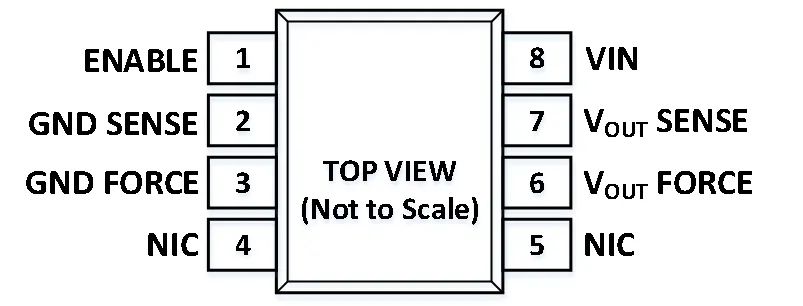

MSOP8引腳配置(頂視圖)

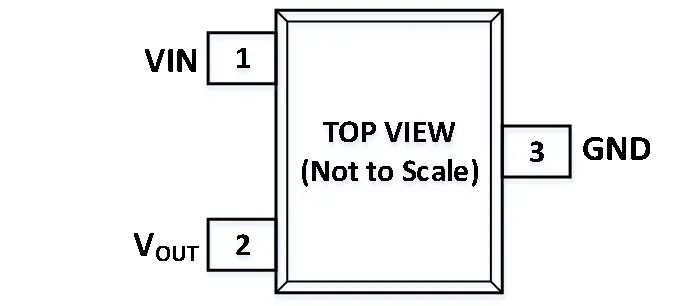

SSOT-23-3引腳配置(頂視圖)

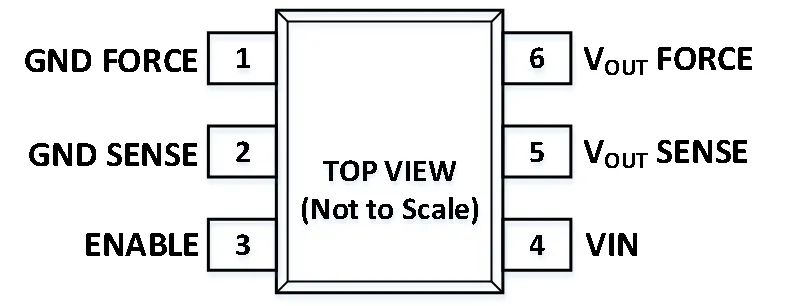

SOT23-6引腳配置(頂視圖)

備注

NIC=NOT INTERNALLY CONNECTED.

核心性能

低溫漂

BLR3XX系列具備低溫漂特性，如下圖BLR325C型號，在全溫范圍內溫漂為5ppm/℃，可以滿足客戶ADC/DAC等各種應用下的外部基準需求。

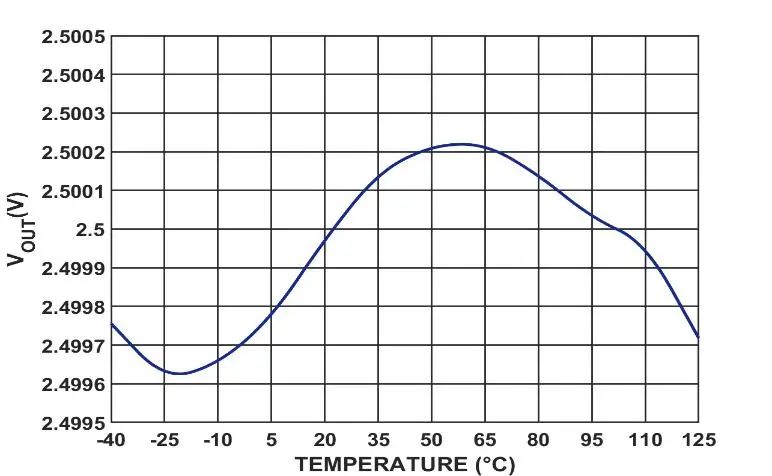

BLR325C基準輸出溫漂曲線

高負載能力

BLR3XX系列基準電壓源具備高負載能力特性，最高可支持25mA的負載電流，且負載調整率在全溫范圍內最大為80ppm，可以滿足客戶高負載下的外部基準需求。

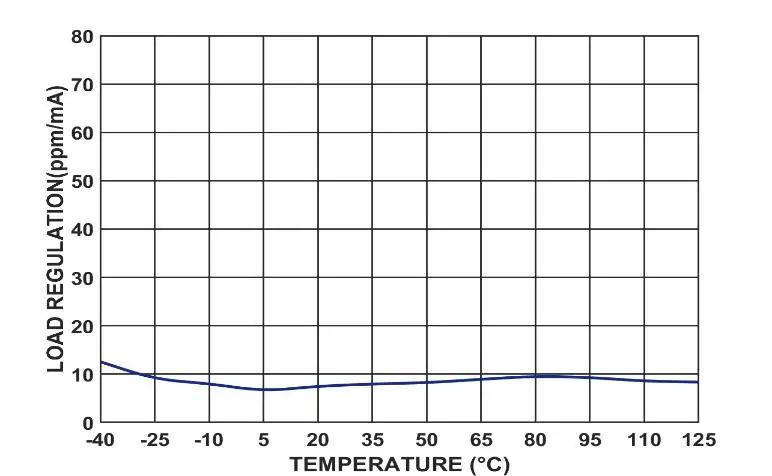

負載調整率與溫度的關系（拉電流）

低噪聲

在高精度應用場景，噪聲是影響系統性能的一個重要參數。如下圖所示，BLR325C的噪聲性能為15uVp-p，可以滿足客戶高精度測試系統下的外部基準需求。

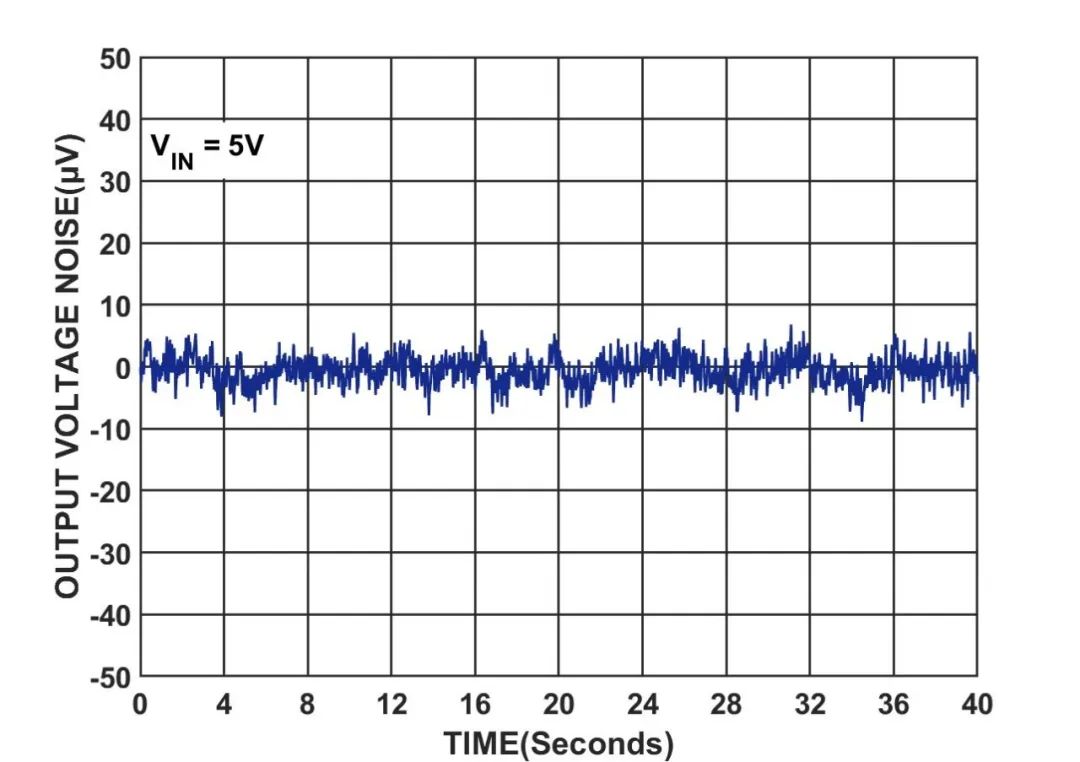

BLR325C輸出電壓噪聲（0.1Hz-10Hz）

低功耗

BLR3XX系列在關斷模式下功耗為10uA，工作模式下功耗典型值為80uA，全系最大功耗低于110uA。在室溫下和額定輸入電壓范圍內，能夠為負載提供最高25mA的源電流和10mA灌電流。

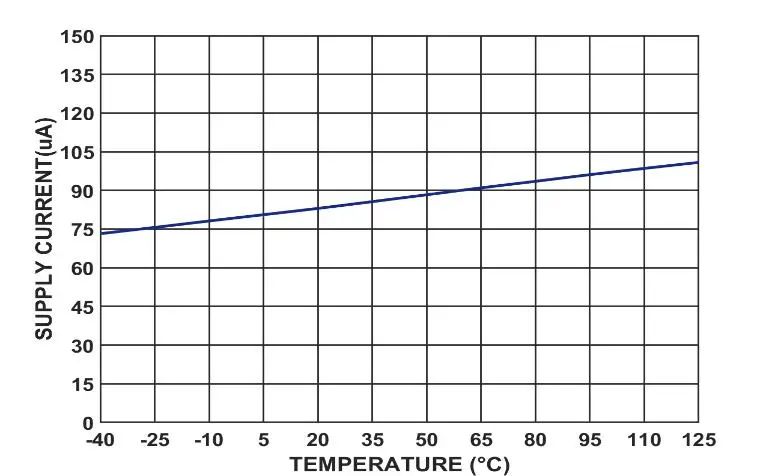

供電電流與溫度的關系

應用方案

雙極性輸出基準電壓源

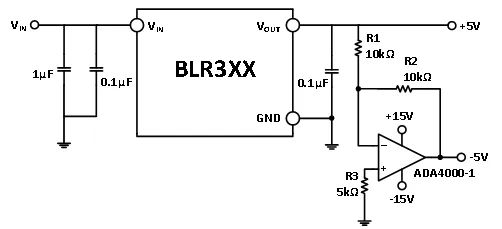

雙極性基準電壓配置

通過將BLR3XX系列的輸出連接至運算放大器的反相端，可以同時獲得正基準電壓和負基準電壓。

提高基準源電流輸出能力

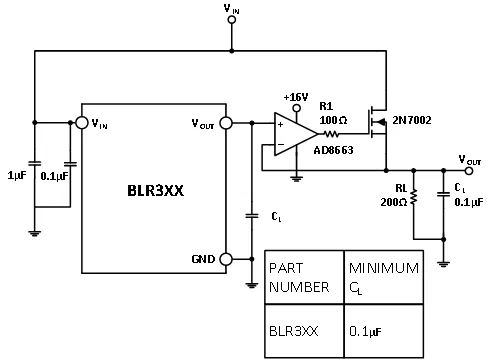

增強輸出電流參考電路

通過上圖所示電路結構，BLR3XX系列可應用于高電流驅動場景，且不犧牲精度。
