TPS6242x 器件是一款同步雙通道降壓直流/直流轉換器。它提供兩個 獨立的輸出電壓軌由 1 節 Li-Ion 或 3 節 NiMH/NiCD 電池供電。設備 還適合在標準 3.3V 或 5V 電壓軌下工作。

TPS6242x 的輸入電壓范圍為 2.5V 至 6V，非常適合電池供電 便攜式應用程序，如智能手機、PDA 和其他便攜式設備。
*附件：tps62421.pdf

使用 EasyScale? 串行接口，可以在 操作。因此，它支持低功耗 DSP 和處理器的動態電壓調節。

TPS6242x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。 對于低噪聲應用，可以通過拉動 MODE/DATA 引腳高電平。在關斷模式下，電流消耗降低至 1.2 μA。設備 允許使用小型電感器和電容器，以實現小尺寸解決方案。

TPS6242x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 它可用 采用 10 引腳無鉛封裝（3 mm × 3 mm VSON）

特性

• 效率高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輸出電流 600 mA 和 1000 mA
• 0.6 V 至 V 的可調輸出電壓在
• 引腳可選輸出電壓支持簡單的
  動態電壓調節
• 可選的 EasyScale 單引腳串行接口，用于
  動態輸出電壓調節
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個
  轉換器的典型靜態電流為 32μA
• 100% 占空比，實現最低壓差
• 采用 10 引腳 VSON（3 mm × 3 mm）封裝

參數

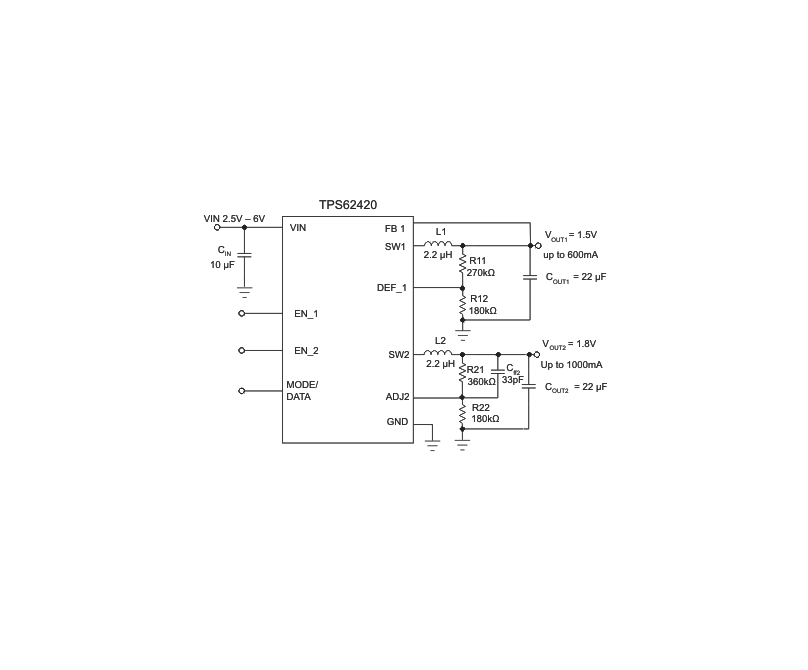

方框圖

1. 產品概述

TPS62421是一款雙路同步降壓DC-DC轉換器，適用于由單節鋰電池或三節鎳氫/鎳鎘電池供電的應用，以及標準3.3V或5V電壓軌。該轉換器提供兩路獨立的輸出電壓，每路最大輸出電流可達1000mA，并具有高效率、低噪聲和小尺寸封裝等特點。

2. 主要特性

• ?雙路輸出?：兩路獨立的同步降壓轉換器，每路最大輸出電流1000mA。
• ?高效率?：最高可達95%的效率，適用于電池供電的應用。
• ?固定頻率操作?：2.25MHz固定開關頻率，簡化濾波設計。
• ?可調輸出電壓?：輸出電壓范圍0.6V至輸入電壓，支持動態電壓調整。
• ?EasyScale?接口?：通過單線串行接口實現動態輸出電壓調整。
• ?輕載省電模式?：在輕載時自動進入省電模式，提高效率。
• ?180°相位差操作?：兩路轉換器相位差180°，降低輸入RMS電流。
• ?小尺寸封裝?：采用10引腳3mm×3mm VSON封裝。

3. 應用領域

• 手機
• 智能手機
• PDA
• 掌上電腦
• OMAP?和低功耗DSP供電
• 便攜式媒體播放器
• 數字收音機
• 數碼相機

4. 功能描述

• ?雙路同步降壓?：兩路轉換器共享相同的時鐘信號，但相位差180°。
• ?動態電壓定位?：在輕載至重載的負載瞬態過程中，減少電壓下沖和過沖。
• ?欠壓鎖定?：防止在低輸入電壓下工作，保護電池不過度放電。
• ?模式選擇?：通過MODE/DATA引腳選擇強制PWM模式或省電模式。
• ?熱關斷?：監測結溫，防止過熱損壞。
• ?短路保護?：輸出短路保護，限制最大輸出電流。

5. 編程與接口

• ?EasyScale?接口?：通過單線串行接口實現動態輸出電壓調整，支持在運行時修改輸出電壓。
• ?協議?：接口協議簡單，可自動檢測比特率，無需額外引腳。

6. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器或EasyScale?接口設置輸出電壓。
• ?電感與電容選擇?：根據負載電流和輸出電壓選擇合適的電感和輸出電容，以滿足紋波和瞬態響應要求。
• ?布局考慮?：提供布局指南，包括關鍵信號路徑、地線處理和熱管理建議。

7. 封裝與訂購信息

• ?封裝類型?：10引腳3mm×3mm VSON封裝。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

8. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便工程師交流和解決問題。

9. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?推薦工作條件?：提供器件正常工作的電氣和溫度范圍。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
